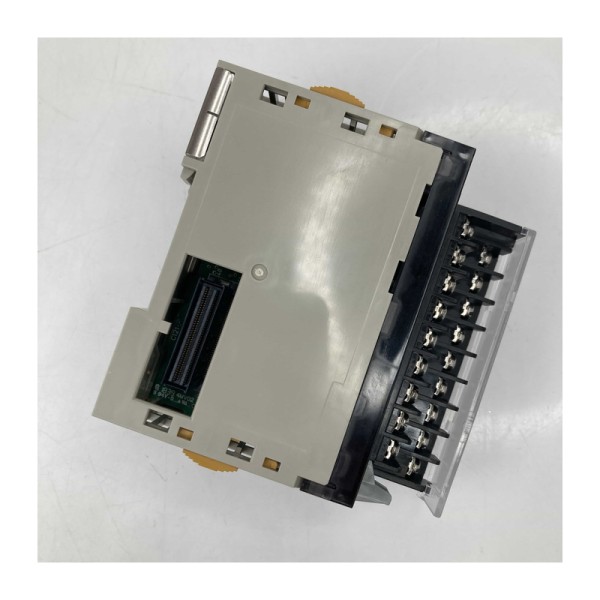

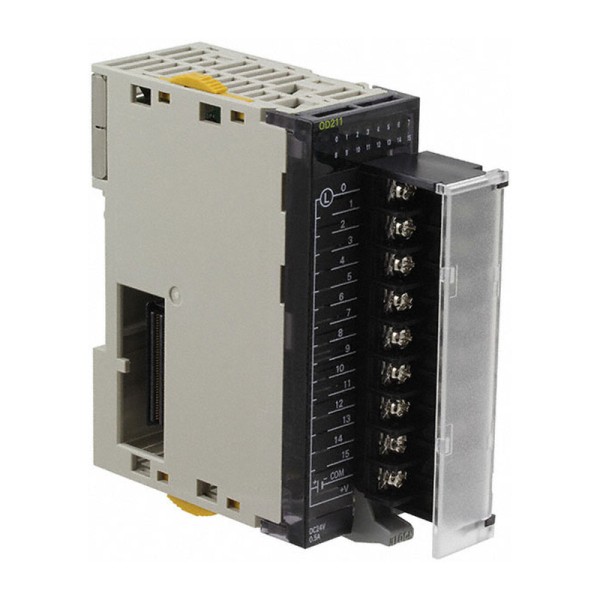

CJ1W-OD211 модуль транзисторных выходов Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как CJ1W-OD211 OMRON ведет себя на реальном объекте
В дискретной автоматике чаще всего проблемы начинаются не с логики в ПЛК, а с выходов: катушка клапана щелкает через раз, лампа индикации тлеет в ожидании, а на длинном кабеле ловим наводки и ложные срабатывания. В таких местах мы обычно ставим транзисторные выходы с понятной схемой коммутации и предсказуемой динамикой. CJ1W-OD211 модуль транзисторных выходов Omron - как раз из этой категории: NPN-исполнение под типовые 24 В DC нагрузки, винтовые клеммы и нормальная развязка по питанию/земле.
По времени реакции модуль подходит для быстрых дискретных задач: включение порядка 0.1 мс и выключение около 0.8 мс. На практике это важно для дозаторов, маркираторов, отбраковщиков и высокоскоростной сигнализации, где фронты критичны: можно точнее отрабатывать метки датчика и меньше ловить дребезг на выходе, когда последовательно включены реле времени, соленоиды и промежуточные интерфейсные реле.
OMRON CJ1W-OD211: что важно учитывать при выборе NPN-выходов
NPN-выходы (sinking) логичны там, где в шкафу уже принят общий +24 В на нагрузку, а коммутируем минус. Это упрощает группировку питания и диагностику: пропал +24 В - пропали все нагрузки, а не ищем, где оборвался минус по полю. При этом нужно помнить про совместимость входов внешних устройств: некоторые приводы, счетчики и интерфейсные модули ожидают PNP (sourcing). Мы в таких случаях либо закладываем согласующие реле/оптопары, либо меняем тип выходного модуля, чтобы не городить лишние переходники.
У модуля заявлено малое остаточное напряжение на ключе (порядка 1.5 В). Это практический параметр, который влияет на реальное напряжение на нагрузке: например, на клапане с тонкими проводами и падением на трассе каждые лишние вольты уже заметны. При номинальном питании 24 В запас обычно достаточный, но в системах с просадками из-за пусков двигателей мы всегда считаем бюджет напряжения целиком: блок питания, падение на клеммах, кабель, ключ, нагрузка.
Модуль транзисторных выходов OMRON CJ1W-OD211 и токовые режимы нагрузок
Для каждой линии допустим ток до 0.5 А, а по модулю суммарно - до 5 А. Это не просто цифры для паспорта: в шкафах с плотной компоновкой перегрев чаще приходит именно от суммарного тока по группе, а не от одиночного выхода. Если у нас 16 электромагнитных клапанов по 0.3 А и они включаются пачками, нужно оценивать одновременность включения и тепловой режим, а не только среднюю нагрузку.
Отдельно полезно, что модуль держит пиковый ток до 4 А на коротком интервале (до 10 мс). Это помогает пережить пусковые токи некоторых катушек и емкостных нагрузок (например, входные фильтры модулей, небольшие DC-контакторы), но не отменяет нормальной схемотехники. В реальной эксплуатации мы всегда ставим защиту от выбросов ЭДС самоиндукции на катушках: диоды/TVS на 24 В DC, чтобы не разносить помеху по общему 0 В и не провоцировать перезапуски контроллера и сбои датчиков.
Ток утечки около 0.1 мА - параметр, который часто всплывает на индикации и электронных входах. Если на выход повесить светодиодную лампу с внутренним драйвером или вход частотника с высокой чувствительностью, даже микротоки иногда дают слабое свечение или ложное состояние. Тогда мы добавляем шунтирующий резистор/нагрузку или используем промежуточный интерфейсный модуль, чтобы добиться корректного отключения.
Монтаж и обслуживание: клеммы, развязка, шина CJ I/O Bus
CJ1W-OD211 относится к базовым модулям ввода-вывода серии CJ1W и работает по CJ I/O Bus. С точки зрения эксплуатации это означает привычную для линейки компоновку в стойке, предсказуемую адресацию и нормальную заменяемость в шкафу без переделки всей обвязки.
Подключение через винтовые клеммы - решение не модное, но очень ремонтопригодное. На объектах с вибрацией и периодическими доработками мы предпочитаем винтовое зажимное соединение: можно протянуть, промаркировать, быстро перекинуть цепь на время диагностики. Плюс здесь предусмотрена съемная клеммная колодка - это сокращает простой при замене: снимаем колодку с проводами, меняем модуль, возвращаем колодку обратно без перекоммутации каждой жилы.
Отдельные клеммы IOV/IOG полезны для грамотной организации 0 В и функциональной земли по полю. В проектах с длинными линиями на датчики/клапаны мы разводим землю звездообразно и стараемся не пускать силовые импульсные токи по общим участкам с чувствительными цепями. Сопротивление изоляции и электрическая прочность между внешними клеммами и GR дают базовый запас по помехоустойчивости, но правильная прокладка кабеля и экранирование все равно решают половину задач.
Практические примеры применения CJ1W-OD211 OMRON
- Управление 24 В DC пневмораспределителями на фасовочной линии, где важны быстрые фронты и повторяемость задержек.
- Коммутация сигнальных колонн, зуммеров и технологических ламп с контролем паразитных токов и корректным отключением светодиодных нагрузок.
- Вывод дискретных команд на интерфейсные реле/оптронные развязки в шкафах с повышенными помехами от приводов и контакторов.
Если вам нужен модуль под NPN-нагрузки 24 В DC в системе CJ1W с понятной электрикой и удобной заменой в обслуживании, закладывайте CJ1W-OD211 и сразу проверьте схему подавления выбросов на катушках и баланс суммарного тока по группе. Подберем обвязку и поможем увязать выходы с реальными нагрузками в вашем шкафу.
- СерияCJ1W
- Тип модуляДискретный модуль ввода-вывода
- Функция безопасностиНет
- Масса110 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В100 А
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe89 мм
- Масса по карточке Omron Europe61 г
- Класс модуляБазовый модуль ввода-вывода
- Дискретные выходы16 шт.
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Клеммы IOV1 шт.
- Клеммы IOG1 шт.
- Каналы на общую цепь16 шт.
- Общие цепи1 шт.
- Сопротивление изоляции≥20 МОм при 100 В DC
- Электрическая прочность1000 В AC, 1 мин, между внешними клеммами и GR
- Тип дискретных выходовNPN
- Рабочее напряжение выходов10.2…26.4 В DC
- Ток одного выхода0.5 А
- Максимальный суммарный ток выходов5 А
- Время включения выхода0.1 мс
- Время выключения выхода0.8 мс
- Пиковый ток выхода4 А, ≤10 мс
- Ток утечки выхода0.1 мА
- Остаточное напряжение выхода1.5 В
