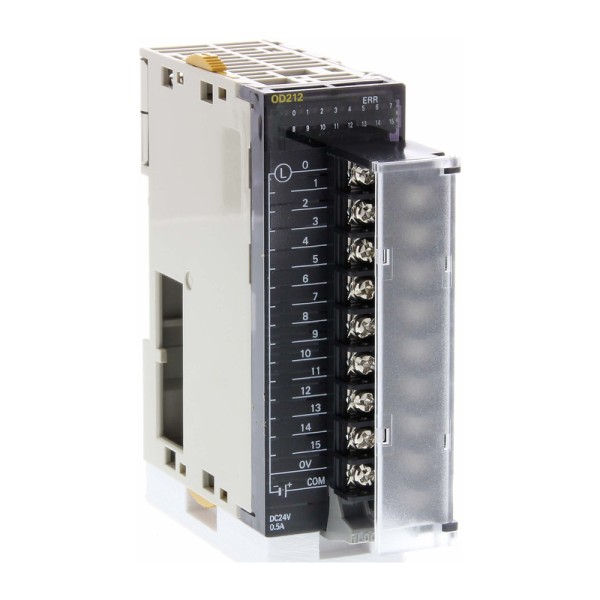

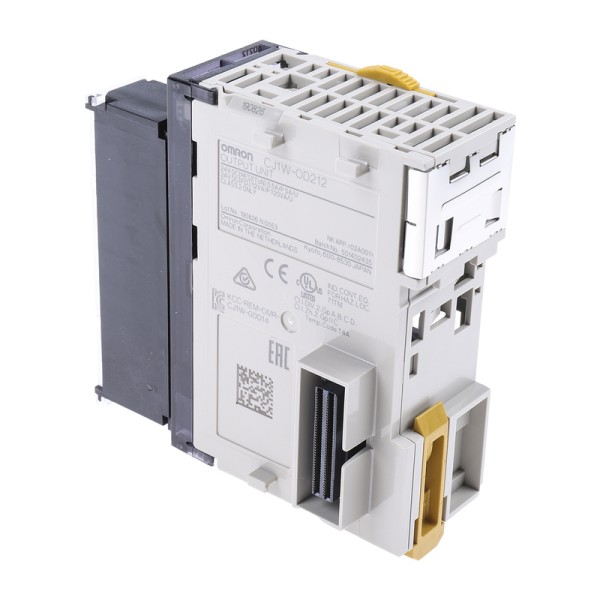

CJ1W-OD212 модуль транзисторных выходов Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как CJ1W-OD212 OMRON ведет себя в реальном шкафу
В типовом проекте на CJ-серии у нас всегда есть набор быстрых дискретных исполнительных механизмов: электромагнитные клапаны на пневмоострове, реле промежуточные, сигнальные лампы, небольшие контакторы DC. На бумаге все это выглядит одинаково - дискретный выход и нагрузка. На практике решает мелочь: задержки на фронтах, поведение при коротком замыкании, общие цепи и удобство обслуживания клеммника. Именно на этих вещах и построен CJ1W-OD212 модуль транзисторных выходов Omron OMRON.
Транзисторные выходы PNP в таких узлах чаще выбираем, когда силовая часть и датчики питаются от 24 В DC, а логика должна уверенно отрабатывать частые включения без деградации контактов, как это бывает на релейных модулях. Для дозаторов, этикетировщиков, конвейерных линий с большим количеством соленоидов транзистор дает стабильную повторяемость по времени, а значит меньше разброс по циклу машины.
CJ1W-OD212 OMRON: скорость коммутации и почему она важна
В выходных цепях мы обычно упираемся не в частоту процессора, а в суммарную динамику: PLC - модуль вывода - нагрузка - обратная связь датчика. Здесь важны времена включения и выключения выхода. Когда модуль отрабатывает быстро и предсказуемо, проще держать окно синхронизации, например при отсечке продукта по фотодатчику или при управлении пневмоклапаном, где лишние миллисекунды превращаются в миллиметры промаха.
На CJ1W-OD212 фронты достаточно короткие для большинства дискретных задач на 24 В DC. Это особенно заметно, когда на линии есть пачка одинаковых нагрузок: клапаны с разной индуктивностью, лампы, звуковая сигнализация. Быстрый и повторяемый выход упрощает настройку таймеров в ladder и снижает потребность в костыльных задержках в программе.
Защита, диагностика КЗ и восстановление без ручного вмешательства
В эксплуатации чаще всего боль не в том, что случилось короткое замыкание, а в том, как линия поднимается после устранения причины. Если модуль уходит в защиту и требует ручного сброса, получаем лишний простой и беготню по шкафам. Здесь полезна автоматическая диагностика короткого замыкания нагрузки с восстановлением после устранения КЗ: заменили клапан, поправили провод на клемме - канал возвращается в работу без отдельной процедуры.
Отдельно отмечаем ограничение по току и суммарной нагрузке по группе выходов. В реальных схемах это дисциплинирует: мы не вешаем на один модуль все, что попало, а нормально раскладываем соленоиды и лампы по токовому бюджету, закладываем запас и учитываем пусковые токи. Такой подход снижает нагрев внутри шкафа и продлевает ресурс клеммных соединений.
Коммутация 24 В DC, общая цепь и разводка земли
Для PNP-выходов критично правильно организовать возвратный ток и опорный потенциал. В CJ1W-OD212 общая цепь одна на группу каналов, что удобно для компактной разводки, но требует аккуратности: общая точка должна быть сделана звездой на клеммном ряду, а не через случайные перемычки по шкафу. Тогда меньше паразитных просадок и меньше ложных срабатываний соседних цепей при включении индуктивных нагрузок.
Практический пример: при одновременном включении нескольких пневмоклапанов на одном участке у слабой разводки часто всплывает проблема - просадка питания на момент пуска и мигание индикации. С нормальной топологией 0 В, корректно подобранным БП и грамотной группировкой нагрузок модуль отрабатывает стабильнее, а диагностика становится прозрачной.
Монтаж и обслуживание: винтовые клеммы и съемная колодка
В шкафах, где узлы регулярно обслуживаются, важна не только электротехника, но и механика обслуживания. Винтовые клеммы понятны большинству электромонтажников, а съемная клеммная колодка дает возможность заменить модуль без перекоммутации поля: сняли колодку, перекинули на новый блок, проверили затяжку - и линия возвращается в работу. На объектах с жесткими требованиями по времени восстановления это реально экономит часы.
- Удобно для узлов с частой модернизацией: добавили датчик, изменили назначение выходов, не трогаем магистральную проводку.
- Проще держать качество контакта: при регламенте можно обслуживать клеммы отдельно от электроники.
- Меньше риск перепутать жилы при замене - колодка остается собранной.
Интеграция в CJ1W и системная шина CJ I/O Bus
Мы обычно рассматриваем CJ1W-OD212 как базовый модуль дискретного вывода для расширения стойки: подключение по CJ I/O Bus не требует отдельной настройки протоколов, а диагностика и адресация остаются в логике CJ-системы. Это удобно, когда в одном шкафу собраны CPU, входы, выходы, счетчики и коммуникационные модули, и нужно сохранить предсказуемую архитектуру без лишних преобразователей.
Если вы подбираете транзисторные выходы под 24 В DC и хотите нормальную работу с индуктивными нагрузками, понятное обслуживание и адекватную реакцию на КЗ, закладывайте CJ1W-OD212 в спецификацию и присылайте нам вашу схему нагрузок - проверим токовой баланс и предложим корректную группировку каналов.
- СерияCJ1W
- Защита от короткого замыкания0.7…2.5 А
- Тип модуляДискретный модуль ввода-вывода
- Функция безопасностиНет
- Масса120 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В100 А
- Диагностика короткого замыкания нагрузкиАвтоматический после устранения КЗ
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe89 мм
- Масса по карточке Omron Europe64 г
- Класс модуляБазовый модуль ввода-вывода
- Дискретные выходы16 шт.
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Клеммы IOV1 шт.
- Клеммы IOG1 шт.
- Каналы на общую цепь16 шт.
- Общие цепи1 шт.
- Сопротивление изоляции≥20 МОм при 100 В DC
- Электрическая прочность1000 В AC, 1 мин, между внешними клеммами и GR
- Тип дискретных выходовPNP
- Рабочее напряжение выходов20.4…26.4 В DC
- Ток одного выхода0.5 А
- Максимальный суммарный ток выходов5 А
- Время включения выхода0.5 мс
- Время выключения выхода1 мс
