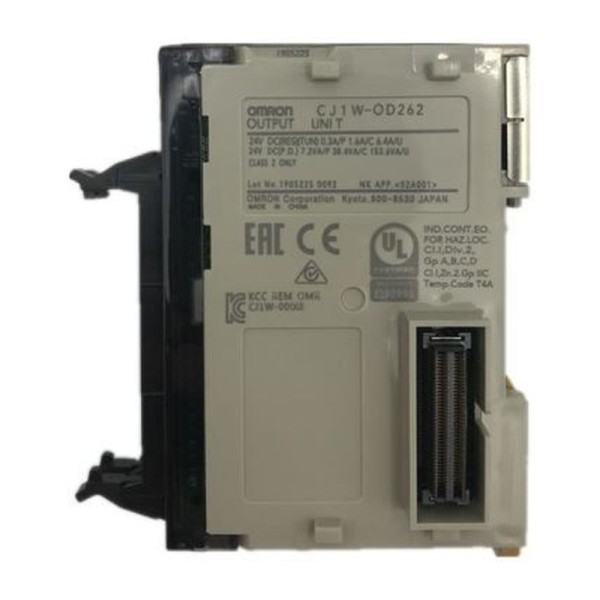

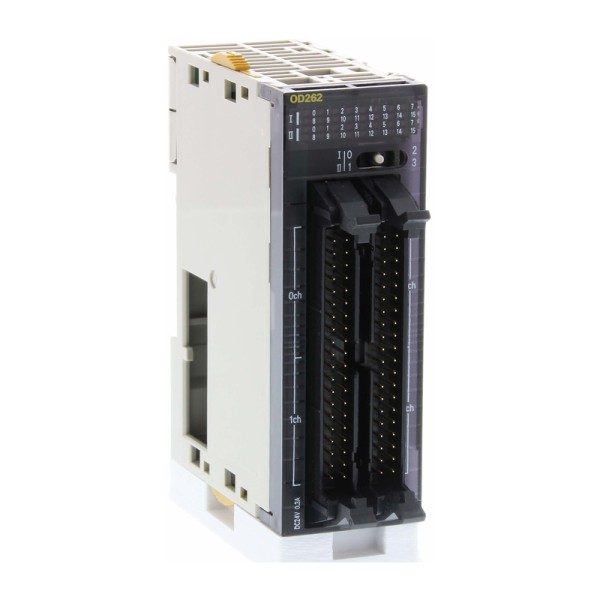

CJ1W-OD262 модуль транзисторных выходов Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как CJ1W-OD262 OMRON ведет себя в реальной схеме
В типовом шкафу управления у нас обычно сходятся десятки дискретных нагрузок: электромагнитные клапаны, пневмоострова, сигнальные колонны, промежуточные реле, катушки контакторов, шторки безопасности (без функции safety на уровне модуля), исполнительные реле блокировок. На практике узкое место часто не PLC, а выходной каскад - по току, по коммутационной скорости и по помехоустойчивости. CJ1W-OD262 модуль транзисторных выходов Omron рассчитан именно на плотную разводку дискретных цепей постоянного тока: много каналов на ограниченной ширине и предсказуемое поведение при частой коммутации.
Ключевой момент - транзисторные PNP-выходы. Это удобная логика для 24 В DC систем, когда мы коммутируем плюс на нагрузку, а общий минус сводим на шину 0V. Такая топология обычно проще в диагностике на месте: контроль наличия питания и падений напряжения делается обычным мультиметром без экзотики.
CJ1W-OD262 OMRON: скорость, которая действительно видна на механике
Когда речь про дискретные выходы, цифры времени включения/выключения кажутся второстепенными, пока не упираемся в производительность. Здесь времена коммутации на уровне долей миллисекунды при включении и порядка миллисекунды при выключении дают два практических эффекта.
- На высокочастотных операциях (маркировка, отбраковка по датчику, быстрые отсечки на конвейере) снижается вероятность промахов из-за задержек на выходе. Да, механика все равно медленнее, но стабильность фронтов облегчает настройку таймингов в логике.
- При параллельной работе нескольких исполнительных каналов (например, группа клапанов на пневмоострове) меньше расползание по времени срабатывания, а значит проще ловить повторяемость цикла без усложнения программы компенсациями.
Для нас это особенно заметно в проектах, где один CJ-сегмент обслуживает сразу несколько узлов машины, и на каждом узле свои короткие такты.
Токовые ограничения и группировка общих цепей
В модуле реализована группировка каналов по общим цепям. В эксплуатации это важнее, чем просто число выходов: распределение нагрузки по общим позволяет не упереться в ограничение по току на группу и не получить локальный перегрев клемм/дорожек при плотной компоновке шкафа.
Мы обычно делаем так: отдельными группами разводим соленоиды (импульсные и с повышенным пусковым током), отдельно - лампы/индикаторы, отдельно - катушки реле. Это упрощает ввод в эксплуатацию: при диагностике можно быстро снять питание с конкретной группы и локализовать проблему без отключения всей периферии.
Для катушек и других индуктивных нагрузок в обязательном порядке закладываем схемы подавления перенапряжений (диоды/TVS - по месту и по требованиям к скорости отпускания). Транзисторный выход не любит выбросы, и правильная обвязка напрямую влияет на ресурс модуля и устойчивость PLC-шины к помехам.
Подключение через MIL и дисциплина монтажа
Подключение сигналов выполнено через MIL-интерфейс, ответный разъем поставляется отдельно. Такой формат мы выбираем, когда нужна высокая плотность каналов и аккуратная кабельная сборка. На практике MIL-кабель дисциплинирует монтаж: меньше шансов перепутать жилы, удобнее укладывать жгуты, проще заменить участок трассы без перекоммутации десятков проводов поштучно.
При этом важно заранее продумать маркировку и схему заземления/0V, а также развести силовые и сигнальные жгуты. В противном случае даже при хорошем модуле можно поймать наводки от пускателей или частотников, особенно если 24 В DC линия питания уходит в один канал с общими потребителями.
Изоляция, утечки и предсказуемое отключение
В реальных шкафах мы часто сталкиваемся с паразитными подсветками индикаторов или ложными срабатываниями входов промежуточных устройств из-за утечек. Здесь ток утечки выхода на уровне десятых миллиампера помогает держать состояние OFF действительно выключенным для большинства типовых нагрузок. Остаточное напряжение на ключе тоже важно: чем меньше падение, тем больше напряжения остается на нагрузке, что заметно на длинных линиях и при просадках питания на клеммах распределения.
По электрической прочности и сопротивлению изоляции модуль рассчитан на нормальную промышленную среду при корректном монтаже: разделение по потенциалам, грамотная точка GR/PE, отсутствие случайных перемычек между 0V и защитным проводником там, где это не предусмотрено схемой.
Интеграция в CJ1W и эксплуатационные замечания
Как базовый дискретный I/O модуль серии CJ1W, CJ1W-OD262 встраивается в CJ I/O Bus без отдельной экзотики по настройке. В пусконаладке мы обычно проверяем два момента: соответствие адресации в карте I/O и фактическую распиновку MIL-ответной части, потому что именно на этом чаще всего теряют время при первичном включении.
Единственное упоминание для идентификации в спецификации: CJ1W-OD262 модуль транзисторных выходов OMRON.
Если нужен плотный дискретный вывод 24 В DC с нормальной скоростью коммутации и понятной группировкой общих цепей, закладывайте этот модуль в ведомость и уточняйте сразу ответный MIL-разъем и схему подавления для индуктивных нагрузок - подготовим комплект под ваш шкаф и вашу нагрузочную ведомость.
- СерияCJ1W
- Тип модуляДискретный модуль ввода-вывода
- Функция безопасностиНет
- Масса110 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В170 А
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe83.6 мм
- Масса по карточке Omron Europe110 г
- Класс модуляБазовый модуль ввода-вывода
- Дискретные выходы64 шт.
- Подключение сигналовMIL, ответный разъём не входит в комплект
- Съёмная клеммная колодкаНет
- Клеммы IOV8 шт.
- Клеммы IOG8 шт.
- Каналы на общую цепь16 шт.
- Общие цепи4 шт.
- Сопротивление изоляции≥20 МОм при 100 В DC
- Электрическая прочность1000 В AC, 1 мин, между внешними клеммами и GR
- Тип дискретных выходовPNP
- Рабочее напряжение выходов10.2…26.4 В DC
- Ток одного выхода0.3 А
- Максимальный суммарный ток выходов6.4 А
- Время включения выхода0.5 мс
- Время выключения выхода1 мс
- Пиковый ток выхода3 А, ≤10 мс
- Ток утечки выхода0.1 мА
- Остаточное напряжение выхода1.5 В
- Максимальный ток общей цепи1.6 А
