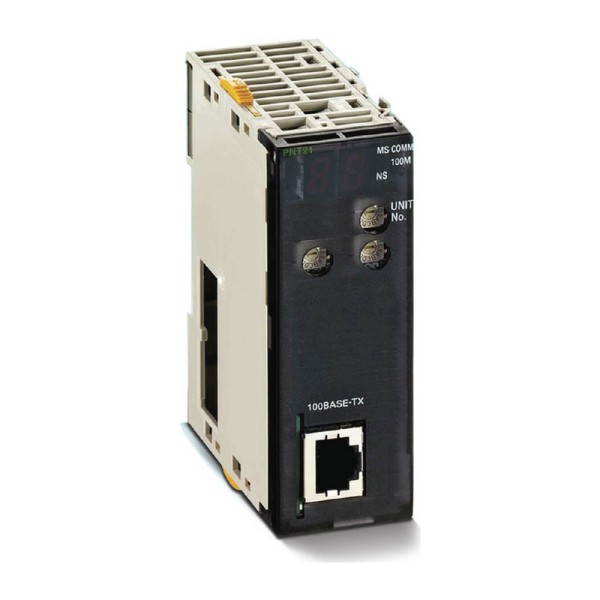

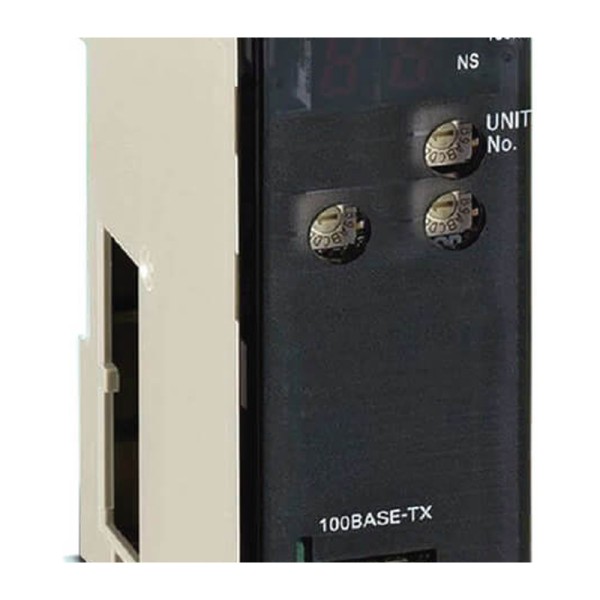

CJ1W-PNT21 коммуникационный модуль Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как мы обычно решаем задачу стыковки CJ-серии с PROFINET
На действующих линиях чаще всего упираемся не в логику ПЛК, а в коммуникации: Siemens-окружение на уровне цеховой сети требует PROFINET, а на машине уже стоит CJ-серия, завязанная на привычные области CIO/DM и FINS. В таких случаях ставим CJ1W-PNT21 коммуникационный модуль OMRON - он закрывает вопрос интеграции CJ1W в PROFINET IO как полноценного ведомого узла, без экзотики с промежуточными шлюзами и без переделки программы на стороне контроллера.
Типовой сценарий: на упаковщике CJ1 управляет приводами и дискретикой, а общий PLC/SCADA на участке собирает статусы, рецепты, счетчики, диагностические биты. Модуль дает аккуратный канал обмена данными через PROFINET, а параллельно можно оставить FINS/UDP для сервисных задач - например, для чтения регистров из инженерного ноутбука или для внутренних утилит диагностики.
OMRON CJ1W-PNT21: обмен данными, который не ломает архитектуру
В реальной эксплуатации важна не только совместимость по протоколу, но и то, как данные ложатся в память ПЛК и как это обслуживать. У CJ1W-PNT21 обмен привязан к привычным областям CJ-платформы: можно организовать до двух входных и двух выходных областей с привязкой к CIO, DM, WR, HR, EM. Это удобно, когда в проекте уже есть структура памяти, и нам нужно добавить PROFINET-обмен, не перекраивая адресацию половины программы.
По объему обмена модуль закрывает задачи средней и высокой насыщенности по сигналам: подходит для ситуаций, где кроме дискретных статусов надо передавать массивы технологических параметров, счетчики, диагностические слова, результаты измерений. На практике это уменьшает количество костылей вида дробления телеграмм на мелкие блоки и снижает риск ошибок в маппинге.
Диагностика и обслуживание на оборудовании
Когда линия встает, инженеру нужна не теория, а быстрый ответ: где разрыв - кабель, коммутатор, имя станции, конфликт конфигурации, или проблема на стороне контроллера. У модуля есть журнал ошибок с хранением событий как в RAM, так и в энергонезависимой памяти. Это полезно именно в цеховых условиях, где питание может пропадать: после восстановления можно поднять причину, а не гадать по косвенным признакам.
Отдельно отмечаем резервирование на уровне PROFINET IO Controller Redundancy. В проектах с повышенными требованиями к доступности (конвейерные линии, непрерывные процессы с дорогим простоем) это позволяет встроиться в архитектуру с резервируемым контроллером PROFINET без самодельных схем обхода.
Настройка CJ1W-PNT21 OMRON и ввод в эксплуатацию
Для конфигурации используем CX-ConfiguratorFDT через DTM. С инженерной точки зрения это нормальная история: параметры узла, маппинг областей, диагностика сети - все делается в стандартном для платформы инструменте. Плюс настройки можно резервно сохранять на карту памяти CPU. На объектах это экономит время: при замене CPU или при восстановлении после отказа мы не вынимаем из архива полузабытые версии конфигураций, а поднимаем узел предсказуемо и повторяемо.
Из практики пусконаладки: если на участке несколько машин с одинаковой конфигурацией, резервное копирование на карту памяти помогает тиражировать решения без ручного переноса параметров и без риска перепутать области данных.
Что важно учесть при монтаже и эксплуатации
- Питание берется с системной шины CJ I/O Bus. Это значит, что при компоновке стойки мы заранее проверяем запас по питанию 5 В на базе и корректно распределяем модули, чтобы исключить нестабильность при пиковых нагрузках.
- Соединение через RJ45 и фиксированная скорость Ethernet упрощают предсказуемость сетевого поведения. Для промышленных коммутаторов это обычно плюс: меньше сюрпризов с автосогласованием на старых портах и проще диагностика линка.
- Условия окружающей среды рассчитаны на типичный шкаф управления: рабочая влажность без конденсации. На объектах с моечными зонами или перепадами температуры закладываем вентиляцию/обогрев шкафа, чтобы не получить конденсат на клеммах и разъемах.
- Электрическая прочность между изолированными цепями помогает в реальных сетях, где ловим наводки, разности потенциалов и ошибки по заземлению. Это не заменяет грамотную EMC-культуру, но повышает живучесть узла.
Если вам нужно аккуратно встроить CJ1W в PROFINET-сеть участка, с нормальным маппингом в CIO/DM и с понятной диагностикой - подбираем конфигурацию стойки, проверяем питание по шине и готовим схему адресации под ваш обмен.
Передавайте нам топологию сети и перечень данных на обмен - подскажем оптимальный маппинг областей и порядок ввода в эксплуатацию.
- Влажность20…90%, без конденсации
- Температура хранения−20…75 °C °C
- СерияCJ1W
- Встроенные протоколы связиPROFINET IO, FINS/UDP
- Интерфейс связиPROFINET, ведущий
- НастройкаCX-ConfiguratorFDT, DTM
- Размер / Длина100
- Макс. модулей16
- Тип модуляКоммуникационный модуль
- IO-LinkНет
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В420 А
- Логические порты связи1 количество
- Ethernet-скорость100 Мбит/с, фиксированная Мбит/с
- Журнал ошибок80 событий в RAM; 16 в энергонезависимой памяти
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe65 мм
- Масса по карточке Omron Europe100 г
- Класс модуляМодуль шины CPU
- Электрическая прочность600 В AC между изолированными цепями
- Разъём связиRJ45, 8 контактов
- Область CIO25 слов
- Максимум данных I/O7168 слов
- Области данныхДо 2 входных и 2 выходных областей: CIO, DM, WR, HR, EM
- Максимальный пакет FINS/UDP1500 байт
- Изохронный режимНет
- РезервированиеPROFINET IO Controller Redundancy
- Резервное копирование настроекНа карту памяти CPU
