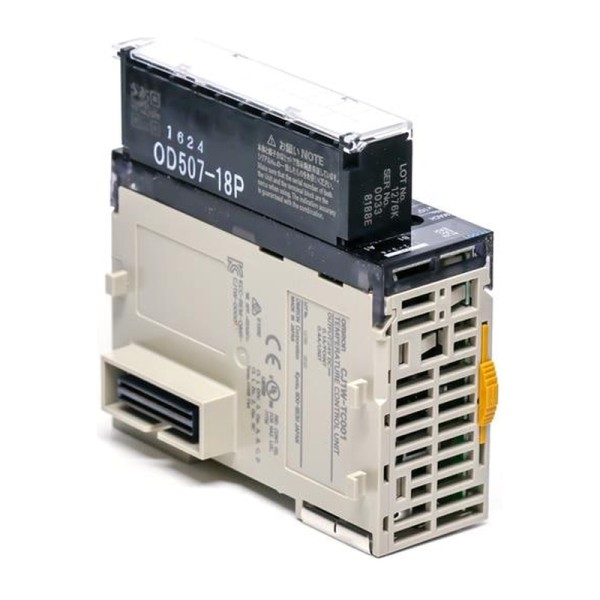

CJ1W-TC001 модуль регулирования температуры Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В эксплуатации температурных зон чаще всего мешают две вещи: инерционность объекта (плиты, ванны, экструдеры) и реальная нестабильность питания/нагрузки. В итоге оператор видит перерегулирование, дрейф по уставке и разный результат от партии к партии. Мы ставим CJ1W-TC001 модуль регулирования температуры OMRON именно там, где нужно увести регулирование с уровня общих дискретных модулей на специализированный контур, но при этом остаться в архитектуре CJ1W и не разносить шкаф отдельными регуляторами.
OMRON CJ1W-TC001 в составе CJ1W: как ведет себя в реальном цикле
Модуль работает как специальный I/O на CJ I/O Bus и практически не забирает время у CPU - влияние на цикл измеряется долями миллисекунды. Для нас это важно на линиях, где PLC одновременно ведет движение, дозирование и обмен по сети: температурные контуры не должны внезапно съесть такт и повлиять на синхронизацию. Отдельно отмечаем фиксированную логику обслуживания - опрос температуры и обновление выходов идут с предсказуемым периодом, поэтому легко привязать тренды и события к технологическим шагам, а не гадать, где возникла задержка.
Четыре независимых контура на одном модуле закрывают типовую задачу многозонного нагрева: например, сопло + цилиндр + форма + подогрев материала. Мы обычно раскладываем зоны так, чтобы рядом лежали контуры с похожей динамикой - так проще обслуживать настройки и анализировать отклонения по журналам.
CJ1W-TC001 OMRON: регулирование, которое настраивается под объект, а не под лабораторию
На практике редко удается добиться стабильности только ON/OFF, особенно на ТЭНах с большой мощностью и малой теплоемкостью узла. Здесь у модуля полезно наличие PID с двумя степенями свободы: можно отдельно управлять реакцией на изменение уставки и на возмущение. Это снижает перерегулирование при переходах, когда оператор меняет уставку ступенькой, и уменьшает раскачку при открытии заслонок, подаче холодного материала или смене скорости линии.
Автонастройка PID экономит время на пусконаладке, но мы используем ее осознанно: сначала проверяем монтаж датчика и тепловой контакт, затем выполняем автонастройку на рабочем диапазоне. После этого уже вручную правим параметры под требования к качеству - где важнее скорость выхода на режим, а где критична плавность. Диапазоны интегрирования и дифференцирования позволяют уйти от грубых компромиссов и поджать систему именно под вашу механику и тепловую инерцию.
Для простых объектов предусмотрен гистерезис ON/OFF. В реальной эксплуатации он полезен не только как упрощение, но и как аварийный режим: при отладке можно временно уйти от PID, чтобы исключить влияние настроек и проверить силовую часть, реле/SSR и правильность направления регулирования (прямое или обратное).
Датчики и точность: почему важно не только +/- градус
Входная часть рассчитана на распространенные термопары (включая K, J, T, R, S и другие). Это удобно, когда в одном проекте встречаются разные узлы: где-то достаточно K, а где-то по температуре и химии среды приходится ставить платинородиевые. Точность индикации и обработка PV важны тем, что на их базе работает весь контур. Если сигнал плавает из-за наводок или неправильной компенсации, PID будет компенсировать не процесс, а ошибку измерения. В модуле есть компенсация входного значения - ей удобно закрывать систематическую погрешность конкретной точки (длина термопары, термокарман, тепловой градиент). На пуске мы обычно делаем сверку по эталонному датчику и вводим поправку, чтобы технолог видел реальную температуру в зоне, а не в месте установки спая.
Выходы и питание: увязка с исполнительной частью без сюрпризов
Дискретные выходы выполнены как NPN с открытым коллектором и требуют внешнего питания 24 В DC. В шкафах управления это плюс: питание силовой логики и питание CPU можно развести, поставить отдельные предохранители и диагностику, а также аккуратно посадить общие точки, чтобы импульсные помехи от SSR не возвращались в шину. При подборе исполнительных элементов мы учитываем остаточное напряжение на выходе и ток утечки - это важно для корректного выключения входов некоторых твердотельных реле и для исключения ложного поджига на чувствительных управляющих входах.
Период регулирования задается параметром и подбирается под тип нагрузки. Для ТЭНов через SSR обычно выбираем более частое переключение в разумных пределах, чтобы снизить пульсации температуры. Для контакторов, наоборот, увеличиваем период, чтобы не убить ресурс механики. За счет такого выбора снижаем как термоколебания, так и износ коммутационной части.
Отдельно проговариваем нюанс: контроля обрыва нагревателя здесь нет. Если технология критичная, мы обычно добавляем токовый контроль по группе ТЭНов (трансформатор тока + дискретный/аналоговый ввод) или используем внешние драйверы SSR с диагностикой. Так получаем реальную картину по цепи нагрева, а не только по температуре, которая может провалиться с задержкой.
Монтаж и обслуживание: что оценит щитовик и наладчик

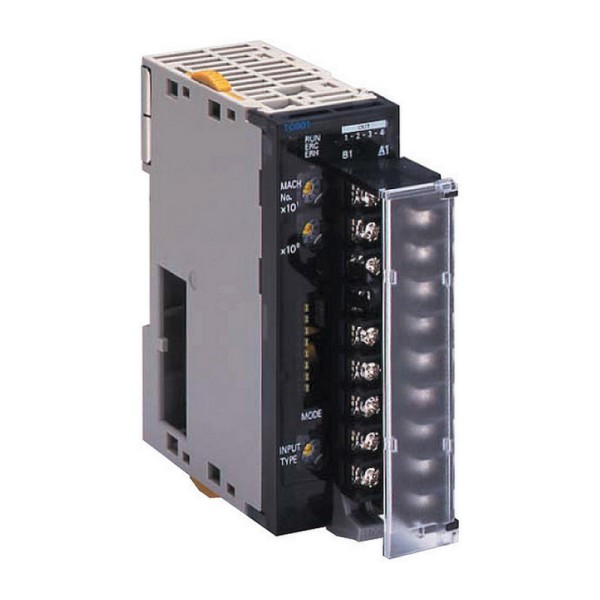

Съемная клеммная колодка с винтами M3 упрощает обслуживание: можно заменить модуль без перекоммутации, если заранее промаркированы цепи. По габаритам модуль компактный для CJ1W, а это напрямую влияет на плотность компоновки и тепловой режим внутри шкафа. В многозонных установках мы всегда следим за трассировкой: термопары ведем отдельно от силовых кабелей, используем правильное заземление экрана и минимизируем петли - тогда модуль раскрывает свою точность, а не борется с помехами.
Подберем схему подключения под ваши датчики и исполнительные элементы, проверим совместимость по типу выхода и подготовим рекомендации по настройке контуров для вашего теплового объекта. Давайте согласуем состав узла и выдадим спецификацию на поставку.
- Метод регулированияON/OFF или PID с двумя степенями свободы
- Входы управления4
- СерияCJ1W
- Рабочая температура0.1 °c
- Размеры (ШхВхГ)31 × 90 × 65 мм мм
- Тип модуляМодуль регулирования температуры
- Масса150 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В250 А
- Класс модуляСпециальный модуль ввода-вывода
- Тип температурного датчикаR, S, K, J, T, L, B
- Тип дискретных выходовNPN, открытый коллектор
- Ток одного выхода0.1 А
- Клеммная колодка18 контактов, винты M3, съёмная
- Ток утечки выхода0.3 мА
- Остаточное напряжение выхода3 В
- Контуры регулирования4 шт.
- Контроль обрыва нагревателяНет
- Внешнее питание выходов24 В DC, +10%/−15%
- Направление регулированияПрямое / обратное
- Автонастройка PIDДа
- Период опроса температуры500 мс
- Период обновления выходов500 мс
- Период регулирования1…99 с, шаг 1 с
- Пропорциональная полоса0.1…999.9 °C/°F
- Время интегрирования0…9999 с
- Время дифференцирования0…9999 с
- Гистерезис ON/OFF0…999.9 °C/°F
- Компенсация входного значения−99.9…999.9 °C/°F
- Точность индикации температуры±0.3% PV или ±1 °C (что больше), ±1 разряд; особые условия для L, K, T, R, S, B
- Влияние на цикл CPU0.4 мс
