CJ2H-CPU64 процессорный модуль ПЛК Omron

Name: CJ2H-CPU64 процессорный модуль ПЛК Omron
Brand: OMRON
SKU: 5549
Price: 75640 RUB
Availability: InStock

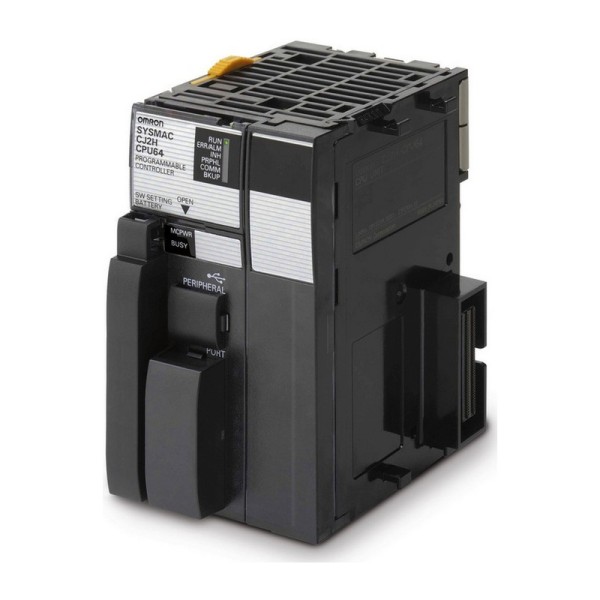

CJ2H-CPU64 процессорный модуль ПЛК Omron 1

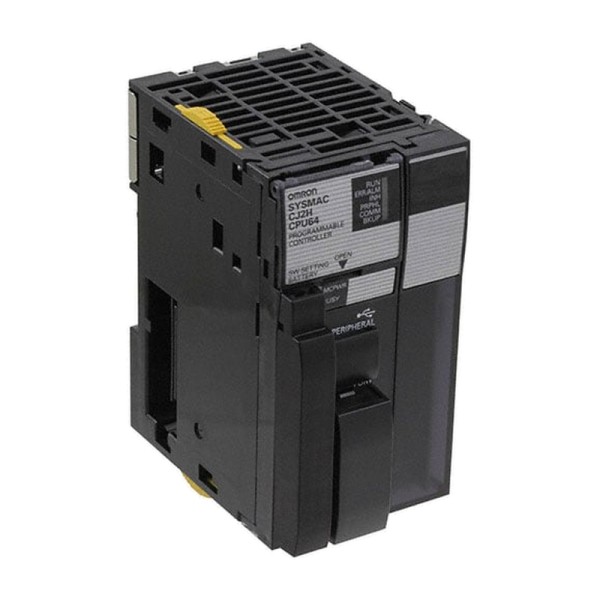

CJ2H-CPU64 процессорный модуль ПЛК Omron 2

75 640 руб.

В наличии

Купить

Купить в 1 клик

Артикул
268696
Код товара
5549
Бренд
OMRON
Влажность
10–90, без к...
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2H

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

На пусконаладке часто всплывает одна и та же проблема: шкаф уже собран, стойка ввода-вывода набрана, а по месту выясняется, что логика стала тяжелее - добавились межблокировки, регистрация параметров, журналирование аварий, плюс нужно стабильно держать время цикла. В таких случаях мы обычно закладываем CPU с запасом по производительности и по памяти, чтобы не упираться в ограничения на втором-третьем изменении алгоритма. CJ2H-CPU64 процессорный модуль ПЛК OMRON - как раз из таких решений, рассчитанных на реальную эксплуатацию, а не на лабораторную схему.

OMRON CJ2H-CPU64 в реальных циклах и прерываниях

В серии CJ2H нам важна предсказуемость исполнения. Минимальные времена выполнения базовых и специальных инструкций позволяют спокойно жить с плотной логикой, когда в одном цикле одновременно крутятся дискретные цепи, ПИД-регулирование через спецмодули и обмен с оборудованием по последовательной линии. Поддержка большого количества задач - полезная вещь не на бумаге: прерывания удобно отдавать на события от внешних модулей, а периодические задачи - на опрос измерений и сервисные расчеты, не смешивая это с основным циклом.

Практический пример: линия дозирования. Основной цикл держим коротким и стабильным, а по прерыванию от высокоскоростного события фиксируем метку и корректируем выдачу импульсов на привод через функциональный блок. В итоге точность по времени лучше, а отладка проще, потому что причина сбоев не маскируется общей нагрузкой.

CJ2H-CPU64 OMRON: память, трассировка и живучесть проекта

Мы ценим этот CPU за сочетание памяти программы и нормальной базы для данных. Когда проект начинает обрастать технологическими параметрами, рецептами, архивами партий и диагностикой - резко растет потребность в DM/EM, а также в аккуратной структуре переменных. Наличие развитых областей памяти и работа со структурами данных позволяют делать код менее хрупким: меньше адресной магии, больше типизации, проще сопровождение в сменах.

Отдельно отмечаем встроенную трассировку. Это не игрушка, а инструмент поиска плавающих ошибок: короткие провалы входного сигнала, редкие гонки по состояниям, неправильная последовательность межблокировок. Возможность задавать условия старта трассировки по биту или по сравнению данных позволяет ловить именно тот момент, когда авария только зарождается, а не когда уже отработал стоп.

Интеграция и обслуживание: USB, RS-232C, прямое подключение CX-Programmer

Для сервисного инженера важно, как быстро он подключится и насколько безболезненно пройдет диагностика. Здесь полезны автоматическое подключение CX-Programmer напрямую и USB-интерфейс. На объекте это экономит время: не нужно поднимать сложную схему доступа, когда требуется локально проверить таблицу ввода-вывода, посмотреть журнал ошибок или сверить версии программы.

Встроенный RS-232C мы часто используем как технологический порт: весовой терминал, сканер, частотник с простым протоколом, либо беспротокольный обмен с нестандартным устройством. Когда Ethernet на CPU не предусмотрен, последовательная связь становится надежным и предсказуемым каналом для локальных задач, а сетевые функции выносятся в отдельные модули шины CPU или в модули обмена, если это требуется архитектурой.

Диагностика, защита и контроль ошибок, которые обычно ловят на запуске

По опыту внедрений, половина проблем на пуске - не в логике, а в конфигурации: дублирование номеров модулей, конфликт обновления ввода-вывода, несовместимость версий, некорректные таблицы. У CJ2H-CPU64 хорошо проработаны встроенные проверки и диагностика: от контроля наличия END и недопустимых инструкций до контроля времени цикла и отслеживания ошибок модулей шины. Плюс есть разделение на FAL и FALS - это удобно для дисциплины эксплуатации: некритические события не останавливают производство, а критические формируют однозначную реакцию.

В эксплуатации также важна защита от записи командами FINS и парольная защита чтения программы. На объектах с несколькими подрядчиками это снижает риск случайного вмешательства и помогает удержать согласованную конфигурацию.

Надежность в шкафу: помехоустойчивость, вибрации, питание, батарея

Процессор живет внутри шкафа управления и должен переносить неидеальную среду: коммутационные помехи, вибрацию от оборудования, перепады питания. Указанные уровни импульсной помехоустойчивости и соответствие отраслевым стандартам важны не формально: мы видели, как на слабых системах редкие выбросы по питанию приводят к непонятным зависаниям и потере данных. Здесь предусмотрены диагностика батареи, история включений питания, счетчики отключений и регистрация событий - это помогает разбирать инциденты не по догадкам, а по фактам.

В проектах, где критичны данные рецептов или счетчиков, используем резервную батарею CJ1W-BAT01 и грамотно разводим сохраняемые области памяти. Так уменьшаем риск потери технологических параметров при остановах и регламентных работах.

Подходит для систем с большим числом точек ввода-вывода и сложной логикой, где важны цикл и структурированные данные.
Удобен для сервисного доступа через USB и для подключения технологических устройств по RS-232C.
Дает инструменты диагностики и трассировки, которые реально сокращают время поиска неисправностей.

Если вам нужен CPU под стойку CJ2H с запасом по логике и понятной диагностикой, закладывайте CJ2H-CPU64 и согласуем конфигурацию модулей и схему обслуживания под ваш шкаф.

Влажность
10–90, без конденсации
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2H
Ethernet
0
USB
1
Высота
90 мм
Глубина
65 мм
Максимальная высота эксплуатации
2000
Максимальная длина кабеля
5 м
Монтаж
Внутри шкафа управления
Напряжение питания
5
Рабочая температура
0…+55 °c
Ширина
49 мм
Тип модуля
Процессорный модуль ПЛК
Режим работы
PROGRAM; MONITOR; RUN
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
Системная шина
CJ I/O Bus
Память пользовательской программы
50 тыс. шагов
Память данных DM и EM
160 тыс. слов
Память DM
32 тыс. слов
Память EM
128 тыс. слов
Количество банков EM
4
Размер банка EM
32 тыс. слов
Максимальное число точек ввода-вывода
2560
Максимальное число модулей расширения
40
Максимальное число модулей на стойке
10
Максимальное число стоек расширения
3
Минимальное время выполнения базовой инструкции
0.016 мкс
Минимальное время выполнения специальной инструкции
0.048 мкс
Служебное время цикла без сетевого обмена
100 мкс
Языки программирования
LD; SFC; ST; IL
Режим выполнения
Обычный
Циклические задачи
128 макс.
Задачи прерывания
256 макс.
Общее число задач с использованием прерываний как циклических
384 макс.
Определения функциональных блоков
2048 макс.
Экземпляры функциональных блоков
2048 макс.
Память исходников и комментариев
3.5 МБ
Максимальный размер переменной
32 тыс. слов
Массивы переменных
Одномерные
Число элементов массива
32000 макс.
Поддерживаемые типы данных
BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
Длина строковой переменной
1–255 символов
Интерфейс USB
USB 2.0, разъём типа B
Встроенный последовательный порт RS-232C
1
Потребление от шины 5 В
0.42 А
Масса с батареей и торцевой крышкой, г, не более
190
Атмосфера эксплуатации
Без коррозионно-активных газов
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II
Уровень электромагнитной помехоустойчивости
Зона B
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Резервная батарея
CJ1W-BAT01
Расчётный срок службы батареи при 25 °C
5 лет
Масса батареи, г, приблизительно
10
Соответствие стандартам по спецификации серии
cULus; NK; LR; директивы ЕС
Минимальное время цикла
0,2–32000; шаг 0,1 мс
Диапазон контроля времени цикла
0,01–40000; шаг 0,01 мс
Область CIO для физического ввода-вывода
2560 бит; CIO 0000–0159
Область CIO Link
3200 бит; CIO 1000–1199
Область CIO для модулей CPU Bus
6400 бит; CIO 1500–1899
Область CIO для специальных модулей
15360 бит; CIO 2000–2959
Область CIO для DeviceNet
9600 бит; CIO 3200–3799
Внутренняя область CIO
CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
Рабочая область W
8192 бит; W000–W511
Сохраняемая область H
8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
Временная область TR
16 бит; TR0–TR15
Таймеры
4096 количество
Счётчики
4096 количество
Индексные регистры
IR0–IR15
Флаги циклических задач
128 количество
Карты памяти
128; 256; 512 МБ
Файловое хранение
Карта памяти; файловая область EM
Память трассировки
8000 слов
Число одновременно трассируемых данных
31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
Период выборки трассировки
1–2550; шаг 1 мс
Задержка запуска трассировки
−32768…+32767 мс
Условия запуска трассировки
Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
Логические порты связи
8 количество
Расширенные логические порты связи
64 количество
Точность часов при 25 °C
−1,5…+1,5 мин/месяц
Точность часов при 55 °C
−3,5…+0,5 мин/месяц
Точность часов при 0 °C
−3…+1 мин/месяц
Последовательный интерфейс RS-232C
Встроенный порт
Режим последовательной связи
Полудуплексный; старт-стопная синхронизация
Скорости RS-232C
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Максимальная длина линии RS-232C
15 м
Настройка минимального времени цикла
Да
Контроль времени цикла
Да
Фоновое выполнение длительных инструкций
Да
Циклическое обновление ввода-вывода
Да
Немедленное обновление ввода-вывода
Да
Обновление ввода-вывода инструкцией IORF
Да
Распознавание модулей при запуске
Да
Настройка времени реакции входов
Да
Отключение выходов при ошибке
Да
Контроль состояния базовых модулей ввода-вывода
Да
Программный перезапуск модулей
Да
Автоматическое распределение ввода-вывода
Да
Создание таблиц ввода-вывода
Да
Настройка начальных адресов стоек и слотов
Да
Сохранение памяти при переключении режима
Да
Файловая память
Да
Встроенная флеш-память
Да
Использование EM как файловой памяти
Да
Хранение комментариев
Да
Настройка назначения памяти EM
Да
Автоматическая загрузка файлов при включении
Да
Замена программы во время работы
Да
Чтение и запись CSV и TXT на карту памяти
Да
Обмен с программным обеспечением по периферийной шине
Да
Связь Host Link (SYSWAY)
Да
Беспротокольный последовательный обмен
Да
Связь NT Link
Да
Последовательный шлюз FINS — CompoWay/F
Да
Периодические прерывания
Да
Прерывание при отключении питания
Да
Задачи прерывания от модулей ввода
Да
Внешние задачи прерывания
Да
Часы реального времени
Да
Регистрация времени начала работы
Да
Регистрация времени остановки
Да
Регистрация времени включения питания
Да
Регистрация времени отключения питания
Да
Учёт суммарного времени работы
Да
История включений питания
Да
Регистрация времени изменения программы
Да
Регистрация времени изменения параметров
Да
Сохранение данных при отключении питания
Да
Настройка обнаружения отключения питания
AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
Задержка обнаружения отключения питания
0–10 мс; не поддерживается CJ1W-PD022
Счётчик отключений питания
Да
Поддержка функциональных блоков
Да
Языки функциональных блоков
LD; ST
Редактирование программы онлайн
В режимах MONITOR и PROGRAM, с ограничениями руководства
Принудительная установка и сброс битов
Да; применение к EM зависит от версии CPU и настройки начального банка
Контроль изменения состояния битов
Да
Трассировка данных
Да
Регистрация места возникновения ошибки
Да
Проверка программы при запуске
Да
Журнал ошибок
Да
Диагностика ошибок процессора
Да
Пользовательская диагностика FAL и FALS
Да
Выход RUN
Через блок питания CJ1W-PA205R
Диагностика короткого замыкания нагрузки
Да
Диагностика участка программы инструкцией FPD
Да
Контроль ожидания процессором распознавания модулей
Да
Диагностика некритических ошибок FAL
Да
Диагностика конфликта обновления ввода-вывода
Да
Диагностика ошибок базовых модулей
Да
Диагностика ошибок резервной памяти
Да
Диагностика ошибок настройки ПЛК
Да
Диагностика ошибок модулей шины CPU
Да
Диагностика специальных модулей ввода-вывода
Да
Диагностика батареи
Да
Проверка конфигурации модулей шины CPU
Да
Проверка конфигурации специальных модулей
Да
Диагностика ошибок памяти
Да
Диагностика ошибок шины ввода-вывода
Да
Диагностика дублирования номеров модулей и стоек
Да
Контроль превышения числа точек ввода-вывода
Да
Диагностика конфигурации ввода-вывода
Да
Диагностика ошибок программы
Да
Диагностика ошибок выполнения инструкций
Да
Проверка косвенной BCD-адресации DM и EM
Да
Контроль доступа к недопустимой области памяти
Да
Контроль наличия инструкции END
Да
Диагностика ошибок задач
Да
Контроль переполнения дифференцированных инструкций
Да
Контроль недопустимых инструкций
Да
Контроль переполнения памяти программы
Да
Контроль превышения допустимого времени цикла
Да
Диагностика критических ошибок FALS
Да
Контроль совместимости программы с версией CPU
Да
Диагностика загрузки с карты памяти
Да
Резервное копирование программы и настроек
Да
Инициирование передачи команд FINS
Да
Удалённое программирование и мониторинг
Да
Автоматическое подключение CX-Programmer напрямую
Да
Парольная защита чтения программы
Да
Защита от записи командами FINS
Да
Проверка имени модуля при подключении
Да
Аппаратная идентификация по номеру партии
Да
Область синхронного обновления CIO
1536 бит; CIO 1200–1295
Высота по карточке Omron Europe
90 мм
Ширина по карточке Omron Europe
48.8 мм
Глубина по карточке Omron Europe
74.5 мм
Масса по карточке Omron Europe
190 г
Синхронная работа модулей
До 10 совместимых модулей; цикл 0,5–10 мс, шаг 0,1 мс
Высокоскоростные прерывания
CPU версии 1.1 или выше
Самовосстановление памяти
Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
