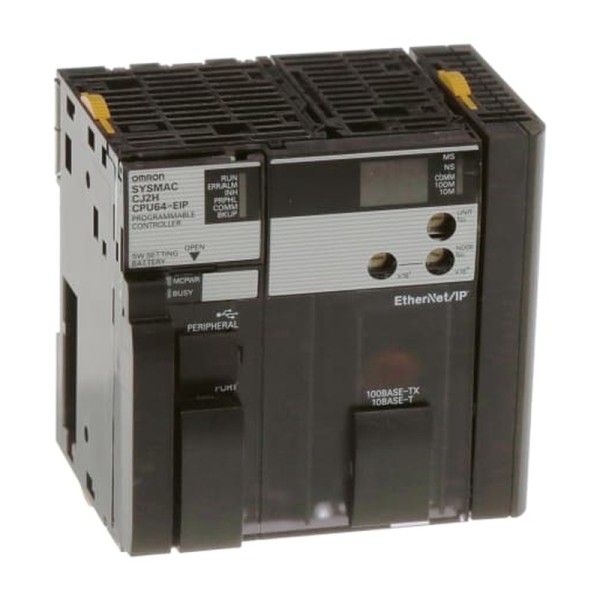

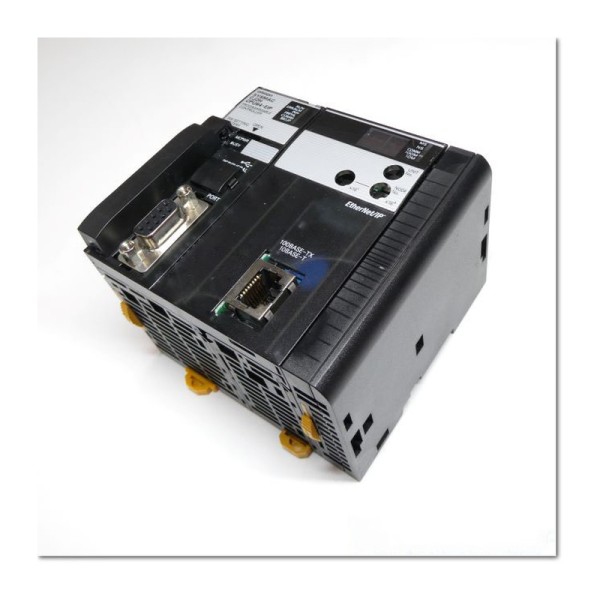

CJ2H-CPU64-EIP процессорный модуль ПЛК Omron

• Влажность
  10–90, без конденсации
• Температура хранения
  −20…+70 °C
• Максимальная скорость чтения
  12 кодов/сек
• Серия
  CJ2H
• Ethernet
  1
• USB
  1
• Высота
  90 мм
• Глубина
  65 мм
• Кабель
  Экранированная витая пара STP, категория 5 или 5e
• Максимальная высота эксплуатации
  2000
• Максимальная длина кабеля
  5 м
• Монтаж
  Внутри шкафа управления
• Напряжение питания
  5
• Рабочая температура
  0…+55 °c
• Ширина
  80 мм
• Тип модуля
  Процессорный модуль ПЛК
• Режим работы
  PROGRAM; MONITOR; RUN
• Степень загрязнения
  2
• Вибростойкость
  IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
• Ударостойкость
  IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
• Системная шина
  CJ I/O Bus
• Память пользовательской программы
  50 тыс. шагов
• Память данных DM и EM
  160 тыс. слов
• Память DM
  32 тыс. слов
• Память EM
  128 тыс. слов
• Количество банков EM
  4
• Размер банка EM
  32 тыс. слов
• Максимальное число точек ввода-вывода
  2560
• Максимальное число модулей расширения
  40
• Максимальное число модулей на стойке
  10
• Максимальное число стоек расширения
  3
• Минимальное время выполнения базовой инструкции
  0.016 мкс
• Минимальное время выполнения специальной инструкции
  0.048 мкс
• Служебное время цикла без сетевого обмена
  200 мкс
• Языки программирования
  LD; SFC; ST; IL
• Режим выполнения
  Обычный
• Циклические задачи
  128 макс.
• Задачи прерывания
  256 макс.
• Общее число задач с использованием прерываний как циклических
  384 макс.
• Определения функциональных блоков
  2048 макс.
• Экземпляры функциональных блоков
  2048 макс.
• Память исходников и комментариев
  3.5 МБ
• Максимальный размер переменной
  32 тыс. слов
• Массивы переменных
  Одномерные
• Число элементов массива
  32000 макс.
• Поддерживаемые типы данных
  BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
• Длина строковой переменной
  1–255 символов
• Интерфейс USB
  USB 2.0, разъём типа B
• Встроенный последовательный порт RS-232C
  1
• Потребление от шины 5 В
  0.82 А
• Масса с батареей и торцевой крышкой, г, не более
  280
• Атмосфера эксплуатации
  Без коррозионно-активных газов
• Сопротивление заземления
  Менее 100 Ом
• Категория перенапряжения
  II
• Уровень электромагнитной помехоустойчивости
  Зона B
• Импульсная помехоустойчивость цепи питания
  2 кВ
• Стандарт импульсной помехоустойчивости
  IEC 61000-4-4
• Резервная батарея
  CJ1W-BAT01
• Расчётный срок службы батареи при 25 °C
  5 лет
• Масса батареи, г, приблизительно
  10
• Соответствие стандартам по спецификации серии
  cULus; NK; LR; директивы ЕС
• Минимальное время цикла
  0,2–32000; шаг 0,1 мс
• Диапазон контроля времени цикла
  0,01–40000; шаг 0,01 мс
• Область CIO для физического ввода-вывода
  2560 бит; CIO 0000–0159
• Область CIO Link
  3200 бит; CIO 1000–1199
• Область CIO для модулей CPU Bus
  6400 бит; CIO 1500–1899
• Область CIO для специальных модулей
  15360 бит; CIO 2000–2959
• Область CIO для DeviceNet
  9600 бит; CIO 3200–3799
• Внутренняя область CIO
  CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
• Рабочая область W
  8192 бит; W000–W511
• Сохраняемая область H
  8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
• Временная область TR
  16 бит; TR0–TR15
• Таймеры
  4096 количество
• Счётчики
  4096 количество
• Индексные регистры
  IR0–IR15
• Флаги циклических задач
  128 количество
• Карты памяти
  128; 256; 512 МБ
• Файловое хранение
  Карта памяти; файловая область EM
• Память трассировки
  8000 слов
• Число одновременно трассируемых данных
  31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
• Период выборки трассировки
  1–2550; шаг 1 мс
• Задержка запуска трассировки
  −32768…+32767 мс
• Условия запуска трассировки
  Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
• Логические порты связи
  8 количество
• Расширенные логические порты связи
  64 количество
• Точность часов при 25 °C
  −1,5…+1,5 мин/месяц
• Точность часов при 55 °C
  −3,5…+0,5 мин/месяц
• Точность часов при 0 °C
  −3…+1 мин/месяц
• Последовательный интерфейс RS-232C
  Встроенный порт
• Режим последовательной связи
  Полудуплексный; старт-стопная синхронизация
• Скорости RS-232C
  0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
• Максимальная длина линии RS-232C
  15 м
• Ethernet-интерфейс
  10Base-T/100Base-TX; автосогласование или фиксированная настройка
• Ethernet-скорость
  10/100 Мбит/с
• Ethernet-топология
  Звезда
• Максимальная длина Ethernet-сегмента
  100 м
• Метод доступа Ethernet
  CSMA/CD
• Ethernet-протоколы
  TCP/IP; UDP; ARP; ICMP (ping); BOOTP
• Ethernet-приложения
  FINS; CIP; SNTP; DNS-клиент; FTP-сервер
• Соединения обмена тегами EtherNet/IP
  256 макс.
• Интервал обновления тегов
  0,5–10000; шаг 0,5 мс
• Пропускная способность обмена тегами
  6000–12000, зависит от версии и условий обмена пакетов/с
• Регистрируемые теги EtherNet/IP
  256 макс.
• Типы тегов EtherNet/IP
  CIO; DM; EM; HR; WR; сетевые переменные
• Теги на соединение EtherNet/IP
  8; 7 при включении статуса ПЛК
• Объём данных обмена на узел
  184832 слов
• Объём данных на соединение
  252 или 722, зависит от версии и настроек слов
• Наборы тегов EtherNet/IP
  256 макс.
• Размер набора тегов
  722 слов
• Обновляемые теги за цикл CPU, приём и передача
  256
• Обновляемые данные за цикл CPU, слов в каждом направлении
  6432
• Соединения CIP Class 3
  128 макс.
• Одновременные CIP UCMM-клиенты
  32 макс.
• Одновременные CIP UCMM-серверы
  32 макс.
• Соединения FINS/TCP
  16 макс.
• Маршрутизация CIP
  Да
• FINS/UDP
  Да
• Фильтрация multicast-пакетов
  Да
• Тест соответствия EtherNet/IP
  A5
• Регистрируемые сетевые переменные
  20000 макс.
• Длина имени сетевой переменной, байт, макс.
  255
• Кодировка имён сетевых переменных
  UTF-8
• Настройка минимального времени цикла
  Да
• Контроль времени цикла
  Да
• Фоновое выполнение длительных инструкций
  Да
• Циклическое обновление ввода-вывода
  Да
• Немедленное обновление ввода-вывода
  Да
• Обновление ввода-вывода инструкцией IORF
  Да
• Распознавание модулей при запуске
  Да
• Настройка времени реакции входов
  Да
• Отключение выходов при ошибке
  Да
• Контроль состояния базовых модулей ввода-вывода
  Да
• Программный перезапуск модулей
  Да
• Автоматическое распределение ввода-вывода
  Да
• Создание таблиц ввода-вывода
  Да
• Настройка начальных адресов стоек и слотов
  Да
• Сохранение памяти при переключении режима
  Да
• Файловая память
  Да
• Встроенная флеш-память
  Да
• Использование EM как файловой памяти
  Да
• Хранение комментариев
  Да
• Настройка назначения памяти EM
  Да
• Автоматическая загрузка файлов при включении
  Да
• Замена программы во время работы
  Да
• Чтение и запись CSV и TXT на карту памяти
  Да
• Обмен с программным обеспечением по периферийной шине
  Да
• Связь Host Link (SYSWAY)
  Да
• Беспротокольный последовательный обмен
  Да
• Связь NT Link
  Да
• Последовательный шлюз FINS — CompoWay/F
  Да
• Встроенный порт EtherNet/IP
  Да
• Циклический обмен тегами EtherNet/IP
  Да
• Периодические прерывания
  Да
• Прерывание при отключении питания
  Да
• Задачи прерывания от модулей ввода
  Да
• Внешние задачи прерывания
  Да
• Часы реального времени
  Да
• Регистрация времени начала работы
  Да
• Регистрация времени остановки
  Да
• Регистрация времени включения питания
  Да
• Регистрация времени отключения питания
  Да
• Учёт суммарного времени работы
  Да
• История включений питания
  Да
• Регистрация времени изменения программы
  Да
• Регистрация времени изменения параметров
  Да
• Сохранение данных при отключении питания
  Да
• Настройка обнаружения отключения питания
  AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
• Задержка обнаружения отключения питания
  0–10 мс; не поддерживается CJ1W-PD022
• Счётчик отключений питания
  Да
• Поддержка функциональных блоков
  Да
• Языки функциональных блоков
  LD; ST
• Редактирование программы онлайн
  В режимах MONITOR и PROGRAM, с ограничениями руководства
• Принудительная установка и сброс битов
  Да; применение к EM зависит от версии CPU и настройки начального банка
• Контроль изменения состояния битов
  Да
• Трассировка данных
  Да
• Регистрация места возникновения ошибки
  Да
• Проверка программы при запуске
  Да
• Журнал ошибок
  Да
• Диагностика ошибок процессора
  Да
• Пользовательская диагностика FAL и FALS
  Да
• Выход RUN
  Через блок питания CJ1W-PA205R
• Диагностика короткого замыкания нагрузки
  Да
• Диагностика участка программы инструкцией FPD
  Да
• Контроль ожидания процессором распознавания модулей
  Да
• Диагностика некритических ошибок FAL
  Да
• Диагностика конфликта обновления ввода-вывода
  Да
• Диагностика ошибок базовых модулей
  Да
• Диагностика ошибок резервной памяти
  Да
• Диагностика ошибок настройки ПЛК
  Да
• Диагностика ошибок модулей шины CPU
  Да
• Диагностика специальных модулей ввода-вывода
  Да
• Диагностика памяти тегов
  Да
• Диагностика батареи
  Да
• Проверка конфигурации модулей шины CPU
  Да
• Проверка конфигурации специальных модулей
  Да
• Диагностика ошибок памяти
  Да
• Диагностика ошибок шины ввода-вывода
  Да
• Диагностика дублирования номеров модулей и стоек
  Да
• Контроль превышения числа точек ввода-вывода
  Да
• Диагностика конфигурации ввода-вывода
  Да
• Диагностика ошибок программы
  Да
• Диагностика ошибок выполнения инструкций
  Да
• Проверка косвенной BCD-адресации DM и EM
  Да
• Контроль доступа к недопустимой области памяти
  Да
• Контроль наличия инструкции END
  Да
• Диагностика ошибок задач
  Да
• Контроль переполнения дифференцированных инструкций
  Да
• Контроль недопустимых инструкций
  Да
• Контроль переполнения памяти программы
  Да
• Контроль превышения допустимого времени цикла
  Да
• Диагностика критических ошибок FALS
  Да
• Контроль совместимости программы с версией CPU
  Да
• Диагностика загрузки с карты памяти
  Да
• Резервное копирование программы и настроек
  Да
• Инициирование передачи команд FINS
  Да
• Удалённое программирование и мониторинг
  Да
• Автоматическое подключение CX-Programmer напрямую
  Да
• Автоматическое подключение CX-Programmer через сеть
  Да, при наличии соответствующего сетевого интерфейса
• Парольная защита чтения программы
  Да
• Защита от записи командами FINS
  Да
• Проверка имени модуля при подключении
  Да
• Аппаратная идентификация по номеру партии
  Да
• Область синхронного обновления CIO
  1536 бит; CIO 1200–1295
• Высота по карточке Omron Europe
  90 мм
• Ширина по карточке Omron Europe
  79.8 мм
• Глубина по карточке Omron Europe
  74.5 мм
• Масса по карточке Omron Europe
  280 г
• Синхронная работа модулей
  До 10 совместимых модулей; цикл 0,5–10 мс, шаг 0,1 мс
• Высокоскоростные прерывания
  CPU версии 1.1 или выше
• Самовосстановление памяти
  Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

• Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
• Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
• Оперативная замена оборудования при невозможности ремонта.
• Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
• Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

1. Выбираем товар из каталога

   Просмотрите наш каталог и выберете понравившийся товар.

2. Кладем товар в корзину

   Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.

3. Ваша корзина

   Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.

4. Оформляем заказ

   Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.

5. Уточняем детали

   При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.

6. Корректировка заказа по телефону:

   После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

   Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
