CJ2H-CPU65-EIP процессорный модуль ПЛК Omron

Name: CJ2H-CPU65-EIP процессорный модуль ПЛК Omron
Brand: OMRON
SKU: 5551
Price: 89560 RUB
Availability: InStock

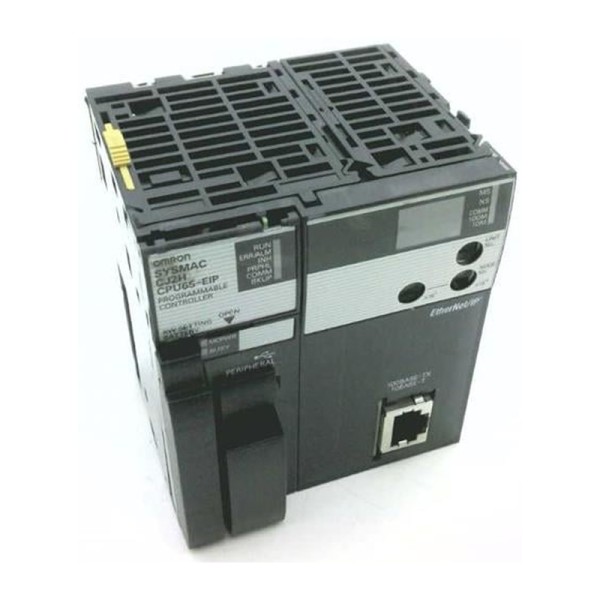

CJ2H-CPU65-EIP процессорный модуль ПЛК Omron 1

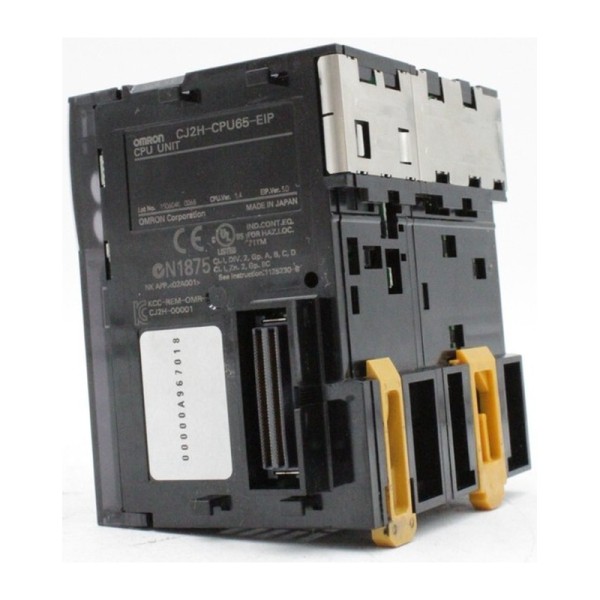

CJ2H-CPU65-EIP процессорный модуль ПЛК Omron 2

89 560 руб.

В наличии

Купить

Купить в 1 клик

Артикул
249800
Код товара
5551
Бренд
OMRON
Влажность
10–90, без к...
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2H

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

В реальной эксплуатации процессор ПЛК ценится не за паспортные цифры, а за то, как он ведет себя при сетевых задержках, просадках питания, вибрации на оборудовании и при неизбежных правках логики на работающей линии. CJ2H-CPU65-EIP процессорный модуль ПЛК OMRON мы обычно ставим туда, где одновременно требуется плотная дискретная и аналоговая периферия на стойке CJ, стабильный EtherNet/IP для обмена с приводами/удаленными I/O и нормальная инженерная диагностируемость без плясок с кабелями.

OMRON CJ2H-CPU65-EIP в сценарии типовой линии

Пример из практики: упаковочная машина + конвейерная группа. По EtherNet/IP отдаем и принимаем теги с частотниками, по FINS параллельно держим сервисный доступ и привязку к SCADA, а через RS-232C забираем данные со сканера штрихкода или весового терминала. Важно, что процессор не превращает сетевой обмен в главного потребителя цикла: при корректной настройке интервалов обновления тегов и структуры данных можно удерживать предсказуемое время цикла и не ловить дрожание реакции на датчиках.

Отдельно отмечаем удобную связку USB + Ethernet. USB выручает при первичном вводе в эксплуатацию в шкафу, когда сеть еще не поднята или политика ИТ не дает сразу адреса. А дальше обслуживание логичнее вести по сети - удаленный мониторинг, трассировка, выгрузка архивов, сверка версий и времени.

Сеть и протоколы CJ2H-CPU65-EIP OMRON, которые реально используются

Встроенный EtherNet/IP в этом CPU - не просто порт для галочки. На объектах мы используем:

циклический обмен тегами EtherNet/IP для детерминированного обмена с приводами, удаленными островами ввода-вывода и межконтроллерной связью;
CIP маршрутизацию, когда нужно ходить через контроллер к устройствам в другой подсети или сегменте без дополнительного шлюза;
FINS по UDP/TCP как сервисный протокол для диагностики, чтения областей памяти, удаленной отладки и интеграции со сторонними утилитами;
SNTP для привязки часов реального времени - критично, если вы пишете события в журнал, формируете CSV/TXT на карту памяти или анализируете простои по временным меткам;
FTP-сервер для регламентного обмена файлами (логи, рецептуры, выгрузки) без нестабильных самописных сокетов.

На уровне эксплуатации важны не только протоколы, но и сетевые мелочи: фильтрация multicast снижает шум в сегменте, а автосогласование/фиксирование режима порта помогает, когда в шкафу стоит старый коммутатор и начинаются странные потери пакетов. Топология звезда с нормальным STP Cat5/5e и заземлением по правилам обычно решает 90% сетевых жалоб еще до софта.

Память, задачи и время цикла: почему запас CPU ощущается

Для CJ-систем часто характерна сборная солянка из модулей: дискретные базы, счетчики, позиционирование, температурные регуляторы, коммуникационные платы. У CJ2H-CPU65-EIP хорошо реализована многозадачность: есть циклические задачи и развитая система прерываний, включая внешние события и периодику. Это позволяет разводить логику на быстрые и медленные контуры: например, обработку энкодера и защитные межблокировки держать в более приоритетной задаче, а рецепты, статистику и обмен со SCADA - в фоновой.

Наличие контроля времени цикла и диагностики конфликтов обновления ввода-вывода полезно при модернизациях. Типичная ситуация: добавили несколько сетевых тегов, включили расширенную диагностику, и вдруг цикл стал нестабильным. Здесь помогает встроенная трассировка с условиями запуска по биту или сравнению данных - можно поймать момент, когда конкретная ветка логики уводит CPU в длительное выполнение. Это быстрее, чем гадать по косвенным симптомам на механике.

По памяти важно, что помимо обычных областей данных есть расширяемая EM и работа с файловой памятью. На практике мы так храним долговременные параметры, таблицы калибровок, серийные номера, а также делаем резервные копии настроек на карту памяти с автозагрузкой при включении. Восстановление после замены CPU в ночную смену становится процедурой, а не приключением.

Надежность в шкафу управления и обслуживание без лишних остановов

Процессор рассчитан на монтаж внутри шкафа и нормальную промышленную среду без коррозионно-активных газов. Диапазон температур и требования по влажности типовые для цеха, но важнее другое: устойчивость к вибрации и ударным нагрузкам по IEC 60068. Это не абстракция - рядом могут стоять прессы, вибропитатели, мощные редукторы, и если модуль не держит механику, начинаются плавающие отказы, которые сложно воспроизвести.

С точки зрения сервиса полезны встроенные механизмы: журнал ошибок, фиксация событий питания, диагностика батареи, контроль конфигурации модулей и дублирования номеров стоек. Онлайн-редактирование в режимах MONITOR/PROGRAM позволяет вносить точечные изменения без полного останова, если соблюдать ограничения руководства и дисциплину версионирования. Мы обычно дополняем это паролями на чтение программы и защитой от записи командами FINS, чтобы исключить случайные правки при удаленном доступе.

Интеграция по RS-232C и периферийные задачи

Встроенный RS-232C до сих пор востребован. Мы подключаем терминалы, считыватели, анализаторы, а иногда используем последовательный шлюз FINS - CompoWay/F для старых приборов. Плюс есть беспротокольный обмен, когда нужно быстро опросить устройство без полноценного драйвера, но с контролем таймаутов и буферов в программе. Это дешевле и надежнее, чем городить отдельный конвертер при каждой ретро-интеграции.

Если вам нужен CPU, который уверенно держит EtherNet/IP, позволяет обслуживать установку по сети и по месту, а также дает нормальные инструменты диагностики и восстановление после отказов питания, CJ2H-CPU65-EIP закрывает эти задачи на уровне промышленной эксплуатации.

Передайте нам схему стойки CJ и перечень устройств по сети - подберем конфигурацию, проверим совместимость по версиям и подготовим рекомендации по настройке обмена и диагностике.

Влажность
10–90, без конденсации
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2H
Ethernet
1
USB
1
Высота
90 мм
Глубина
65 мм
Кабель
Экранированная витая пара STP, категория 5 или 5e
Максимальная высота эксплуатации
2000
Максимальная длина кабеля
5 м
Монтаж
Внутри шкафа управления
Напряжение питания
5
Рабочая температура
0…+55 °c
Ширина
80 мм
Тип модуля
Процессорный модуль ПЛК
Режим работы
PROGRAM; MONITOR; RUN
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
Системная шина
CJ I/O Bus
Память пользовательской программы
100 тыс. шагов
Память данных DM и EM
160 тыс. слов
Память DM
32 тыс. слов
Память EM
128 тыс. слов
Количество банков EM
4
Размер банка EM
32 тыс. слов
Максимальное число точек ввода-вывода
2560
Максимальное число модулей расширения
40
Максимальное число модулей на стойке
10
Максимальное число стоек расширения
3
Минимальное время выполнения базовой инструкции
0.016 мкс
Минимальное время выполнения специальной инструкции
0.048 мкс
Служебное время цикла без сетевого обмена
200 мкс
Языки программирования
LD; SFC; ST; IL
Режим выполнения
Обычный
Циклические задачи
128 макс.
Задачи прерывания
256 макс.
Общее число задач с использованием прерываний как циклических
384 макс.
Определения функциональных блоков
2048 макс.
Экземпляры функциональных блоков
2048 макс.
Память исходников и комментариев
3.5 МБ
Максимальный размер переменной
32 тыс. слов
Массивы переменных
Одномерные
Число элементов массива
32000 макс.
Поддерживаемые типы данных
BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
Длина строковой переменной
1–255 символов
Интерфейс USB
USB 2.0, разъём типа B
Встроенный последовательный порт RS-232C
1
Потребление от шины 5 В
0.82 А
Масса с батареей и торцевой крышкой, г, не более
280
Атмосфера эксплуатации
Без коррозионно-активных газов
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II
Уровень электромагнитной помехоустойчивости
Зона B
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Резервная батарея
CJ1W-BAT01
Расчётный срок службы батареи при 25 °C
5 лет
Масса батареи, г, приблизительно
10
Соответствие стандартам по спецификации серии
cULus; NK; LR; директивы ЕС
Минимальное время цикла
0,2–32000; шаг 0,1 мс
Диапазон контроля времени цикла
0,01–40000; шаг 0,01 мс
Область CIO для физического ввода-вывода
2560 бит; CIO 0000–0159
Область CIO Link
3200 бит; CIO 1000–1199
Область CIO для модулей CPU Bus
6400 бит; CIO 1500–1899
Область CIO для специальных модулей
15360 бит; CIO 2000–2959
Область CIO для DeviceNet
9600 бит; CIO 3200–3799
Внутренняя область CIO
CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
Рабочая область W
8192 бит; W000–W511
Сохраняемая область H
8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
Временная область TR
16 бит; TR0–TR15
Таймеры
4096 количество
Счётчики
4096 количество
Индексные регистры
IR0–IR15
Флаги циклических задач
128 количество
Карты памяти
128; 256; 512 МБ
Файловое хранение
Карта памяти; файловая область EM
Память трассировки
8000 слов
Число одновременно трассируемых данных
31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
Период выборки трассировки
1–2550; шаг 1 мс
Задержка запуска трассировки
−32768…+32767 мс
Условия запуска трассировки
Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
Логические порты связи
8 количество
Расширенные логические порты связи
64 количество
Точность часов при 25 °C
−1,5…+1,5 мин/месяц
Точность часов при 55 °C
−3,5…+0,5 мин/месяц
Точность часов при 0 °C
−3…+1 мин/месяц
Последовательный интерфейс RS-232C
Встроенный порт
Режим последовательной связи
Полудуплексный; старт-стопная синхронизация
Скорости RS-232C
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Максимальная длина линии RS-232C
15 м
Ethernet-интерфейс
10Base-T/100Base-TX; автосогласование или фиксированная настройка
Ethernet-скорость
10/100 Мбит/с
Ethernet-топология
Звезда
Максимальная длина Ethernet-сегмента
100 м
Метод доступа Ethernet
CSMA/CD
Ethernet-протоколы
TCP/IP; UDP; ARP; ICMP (ping); BOOTP
Ethernet-приложения
FINS; CIP; SNTP; DNS-клиент; FTP-сервер
Соединения обмена тегами EtherNet/IP
256 макс.
Интервал обновления тегов
0,5–10000; шаг 0,5 мс
Пропускная способность обмена тегами
6000–12000, зависит от версии и условий обмена пакетов/с
Регистрируемые теги EtherNet/IP
256 макс.
Типы тегов EtherNet/IP
CIO; DM; EM; HR; WR; сетевые переменные
Теги на соединение EtherNet/IP
8; 7 при включении статуса ПЛК
Объём данных обмена на узел
184832 слов
Объём данных на соединение
252 или 722, зависит от версии и настроек слов
Наборы тегов EtherNet/IP
256 макс.
Размер набора тегов
722 слов
Обновляемые теги за цикл CPU, приём и передача
256
Обновляемые данные за цикл CPU, слов в каждом направлении
6432
Соединения CIP Class 3
128 макс.
Одновременные CIP UCMM-клиенты
32 макс.
Одновременные CIP UCMM-серверы
32 макс.
Соединения FINS/TCP
16 макс.
Маршрутизация CIP
Да
FINS/UDP
Да
Фильтрация multicast-пакетов
Да
Тест соответствия EtherNet/IP
A5
Регистрируемые сетевые переменные
20000 макс.
Длина имени сетевой переменной, байт, макс.
255
Кодировка имён сетевых переменных
UTF-8
Настройка минимального времени цикла
Да
Контроль времени цикла
Да
Фоновое выполнение длительных инструкций
Да
Циклическое обновление ввода-вывода
Да
Немедленное обновление ввода-вывода
Да
Обновление ввода-вывода инструкцией IORF
Да
Распознавание модулей при запуске
Да
Настройка времени реакции входов
Да
Отключение выходов при ошибке
Да
Контроль состояния базовых модулей ввода-вывода
Да
Программный перезапуск модулей
Да
Автоматическое распределение ввода-вывода
Да
Создание таблиц ввода-вывода
Да
Настройка начальных адресов стоек и слотов
Да
Сохранение памяти при переключении режима
Да
Файловая память
Да
Встроенная флеш-память
Да
Использование EM как файловой памяти
Да
Хранение комментариев
Да
Настройка назначения памяти EM
Да
Автоматическая загрузка файлов при включении
Да
Замена программы во время работы
Да
Чтение и запись CSV и TXT на карту памяти
Да
Обмен с программным обеспечением по периферийной шине
Да
Связь Host Link (SYSWAY)
Да
Беспротокольный последовательный обмен
Да
Связь NT Link
Да
Последовательный шлюз FINS — CompoWay/F
Да
Встроенный порт EtherNet/IP
Да
Циклический обмен тегами EtherNet/IP
Да
Периодические прерывания
Да
Прерывание при отключении питания
Да
Задачи прерывания от модулей ввода
Да
Внешние задачи прерывания
Да
Часы реального времени
Да
Регистрация времени начала работы
Да
Регистрация времени остановки
Да
Регистрация времени включения питания
Да
Регистрация времени отключения питания
Да
Учёт суммарного времени работы
Да
История включений питания
Да
Регистрация времени изменения программы
Да
Регистрация времени изменения параметров
Да
Сохранение данных при отключении питания
Да
Настройка обнаружения отключения питания
AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
Задержка обнаружения отключения питания
0–10 мс; не поддерживается CJ1W-PD022
Счётчик отключений питания
Да
Поддержка функциональных блоков
Да
Языки функциональных блоков
LD; ST
Редактирование программы онлайн
В режимах MONITOR и PROGRAM, с ограничениями руководства
Принудительная установка и сброс битов
Да; применение к EM зависит от версии CPU и настройки начального банка
Контроль изменения состояния битов
Да
Трассировка данных
Да
Регистрация места возникновения ошибки
Да
Проверка программы при запуске
Да
Журнал ошибок
Да
Диагностика ошибок процессора
Да
Пользовательская диагностика FAL и FALS
Да
Выход RUN
Через блок питания CJ1W-PA205R
Диагностика короткого замыкания нагрузки
Да
Диагностика участка программы инструкцией FPD
Да
Контроль ожидания процессором распознавания модулей
Да
Диагностика некритических ошибок FAL
Да
Диагностика конфликта обновления ввода-вывода
Да
Диагностика ошибок базовых модулей
Да
Диагностика ошибок резервной памяти
Да
Диагностика ошибок настройки ПЛК
Да
Диагностика ошибок модулей шины CPU
Да
Диагностика специальных модулей ввода-вывода
Да
Диагностика памяти тегов
Да
Диагностика батареи
Да
Проверка конфигурации модулей шины CPU
Да
Проверка конфигурации специальных модулей
Да
Диагностика ошибок памяти
Да
Диагностика ошибок шины ввода-вывода
Да
Диагностика дублирования номеров модулей и стоек
Да
Контроль превышения числа точек ввода-вывода
Да
Диагностика конфигурации ввода-вывода
Да
Диагностика ошибок программы
Да
Диагностика ошибок выполнения инструкций
Да
Проверка косвенной BCD-адресации DM и EM
Да
Контроль доступа к недопустимой области памяти
Да
Контроль наличия инструкции END
Да
Диагностика ошибок задач
Да
Контроль переполнения дифференцированных инструкций
Да
Контроль недопустимых инструкций
Да
Контроль переполнения памяти программы
Да
Контроль превышения допустимого времени цикла
Да
Диагностика критических ошибок FALS
Да
Контроль совместимости программы с версией CPU
Да
Диагностика загрузки с карты памяти
Да
Резервное копирование программы и настроек
Да
Инициирование передачи команд FINS
Да
Удалённое программирование и мониторинг
Да
Автоматическое подключение CX-Programmer напрямую
Да
Автоматическое подключение CX-Programmer через сеть
Да, при наличии соответствующего сетевого интерфейса
Парольная защита чтения программы
Да
Защита от записи командами FINS
Да
Проверка имени модуля при подключении
Да
Аппаратная идентификация по номеру партии
Да
Область синхронного обновления CIO
1536 бит; CIO 1200–1295
Высота по карточке Omron Europe
90 мм
Ширина по карточке Omron Europe
79.8 мм
Глубина по карточке Omron Europe
74.5 мм
Масса по карточке Omron Europe
280 г
Синхронная работа модулей
До 10 совместимых модулей; цикл 0,5–10 мс, шаг 0,1 мс
Высокоскоростные прерывания
CPU версии 1.1 или выше
Самовосстановление памяти
Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
