CJ2M-CPU14 процессорный модуль ПЛК Omron

Name: CJ2M-CPU14 процессорный модуль ПЛК Omron
Brand: OMRON
SKU: 5554
Price: 24860 RUB
Availability: InStock

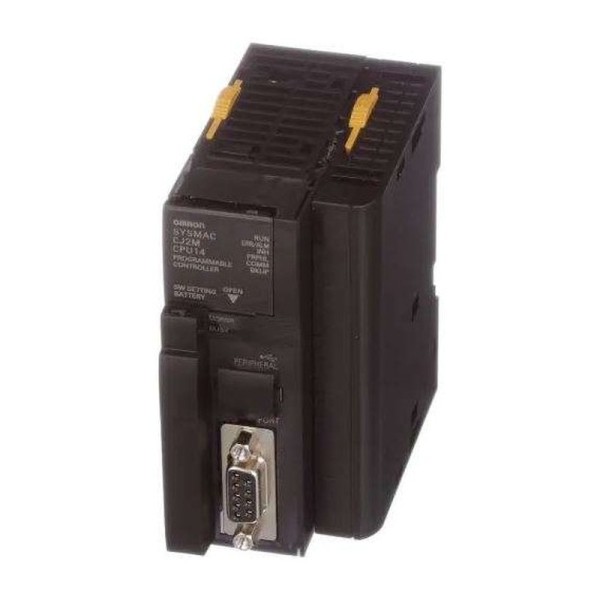

CJ2M-CPU14 процессорный модуль ПЛК Omron 1

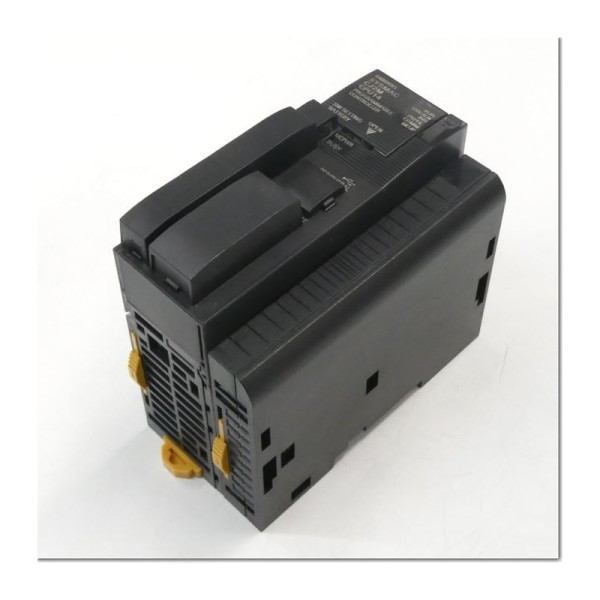

CJ2M-CPU14 процессорный модуль ПЛК Omron 2

24 860 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392394
Код товара
5554
Бренд
OMRON
Влажность
10–90, без к...
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

В типовом шкафу управления чаще всего нет задачи ставить отдельный промышленный ПК для логики и отдельный регистратор для технологических событий. Нужно, чтобы контроллер сам переживал перезапуски питания, поднимал конфигурацию, фиксировал причины аварий и позволял инженеру быстро подключиться для диагностики. Именно под такую эксплуатацию мы обычно закладываем CJ2M-CPU14 процессорный модуль ПЛК OMRON - без лишних внешних зависимостей и с акцентом на предсказуемое поведение системы после включения.

OMRON CJ2M-CPU14 в прикладной автоматизации

Этот CPU хорошо ложится в задачи дискретного управления с умеренно сложной логикой: конвейерные линии, дозирование, упаковка, узлы с множеством межблокировок, станции с периодическими операциями. Важный момент - в модуле нет встроенного Ethernet, поэтому сетевую часть мы обычно решаем через соответствующий модуль на шине CPU Bus или через последовательные протоколы. На практике это полезно, когда требуется разделить контуры: локальный RS-232C для оборудования и отдельный сетевой модуль для SCADA, MES или удаленного сервиса.

Для пусконаладки и обслуживания удобно, что доступен USB 2.0 (тип B) и предусмотрены механизмы прямого подключения среды программирования. В реальной работе это сокращает время на выезд: подключились, считали состояние задач, посмотрели журнал, сняли трассировку, внесли правку онлайн в MONITOR при соблюдении ограничений руководства.

Почему CJ2M-CPU14 OMRON ценят за диагностику и трассировку

С точки зрения эксплуатации сильная сторона серии CJ2M - развитая самодиагностика и инструменты расследования инцидентов. Контроллер умеет отслеживать ошибки задач, памяти, конфигурации ввода-вывода, модулей на шине, конфликт обновления I/O, некорректные инструкции, превышение времени цикла. Это не формальность: когда линия остановилась в смену, важно за 10 минут понять первопричину, а не перебирать гипотезы.

Трассировка данных реализована не как редкая сервисная функция, а как рабочий инструмент. Можно организовать автозапуск трассировки при старте, задать условия (бит или сравнение данных на 1-4 слова), выбрать период выборки. В типичном кейсе мы ловим редкий отказ датчика или дребезг межблокировки: задаем условие на фронт аварийного бита, пишем в буфер несколько параметров (состояния входов, таймеры, счетчики, код шага), после чего анализируем последовательность без установки внешнего регистратора.

Архитектура памяти и поведение при включении

В проектах, где важна повторяемость запуска, полезны функции автоматической загрузки файлов при включении и резервного копирования программы и настроек. Плюс есть встроенная флеш-память и поддержка карт памяти. Мы используем это для двух сценариев:

быстрое восстановление после замены CPU: вставили подготовленную карту памяти, контроллер поднимает конфигурацию и пользовательскую программу;
логирование технологических данных в CSV/TXT на карту для разбора претензий или подтверждения режима работы (например, время работы узла, счетчик отключений питания, история включений).

Отдельно отметим организацию областей данных (DM/EM, сохраняемые области, экземпляры функциональных блоков). В реальной эксплуатации это позволяет разделять параметрику, сервисные счетчики и временные переменные, не превращая память в неуправляемый массив. При нормальной дисциплине адресации обслуживающий персонал быстрее ориентируется, а риск случайно затереть критичный параметр ниже.

Связь и интеграция с оборудованием на RS-232C

Наличие встроенного RS-232C - это не про архаику, а про совместимость. На объектах до сих пор встречаются весовые терминалы, сканеры штрихкодов, простые частотники, газоанализаторы и расходомеры с последовательным интерфейсом. Поддержка Host Link, NT Link, Serial PLC Link, а также беспротокольного обмена дает нам свободу: можно быстро завести устройство в режим без сложного стека, а можно поднять обмен через FINS - CompoWay/F, если это требуется по проектным стандартам.

Практический пример: линия фасовки, где сканер передает код партии, а контроллер печатает этикетку и блокирует выпуск при несоответствии. По RS-232C легко удержать обмен локальным и устойчивым к сетевым проблемам, а в верхний уровень передавать уже проверенный результат через отдельный сетевой модуль.

Надежность в шкафу управления и устойчивость к помехам

Для промышленной эксплуатации важны не только функции, но и стойкость к реальным условиям: вибрация, ударные воздействия, импульсные помехи по питанию, электромагнитная обстановка. В CJ2M-CPU14 это закрыто соответствием профильным IEC-требованиям по вибро- и ударостойкости и по помехоустойчивости. В поле это выражается в том, что CPU не уходит в непредсказуемые состояния при работе рядом с пускателями, сварочным оборудованием или длинными кабельными трассами, при условии корректного заземления шкафа и нормальной схемотехники питания.

Также полезны функции контроля времени цикла и реакции на превышение - мы используем их как ранний индикатор деградации: например, когда добавили новые обмены или усложнили математику, и цикл начал подбираться к критическим значениям. В таких случаях лучше увидеть проблему в диагностике до того, как начнутся пропуски по быстрому вводу-выводу или нарушится синхронизация операций.

Если нужен CPU для CJ2M с развитой диагностикой, удобной пусконаладкой через USB и надежным восстановлением после перезапусков питания, закладывайте CJ2M-CPU14 в спецификацию - поможем подобрать совместимые модули шины, питание и структуру обменов под вашу архитектуру.

Влажность
10–90, без конденсации
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M
Ethernet
0
USB
1
Высота
90 мм
Глубина
75 мм
Максимальная высота эксплуатации
2000
Максимальная длина кабеля
5 м
Монтаж
Внутри шкафа управления
Напряжение питания
5
Рабочая температура
0…+55 °c
Ширина
31 мм
Тип модуля
Процессорный модуль ПЛК
Режим работы
PROGRAM; MONITOR; RUN
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
Системная шина
CJ I/O Bus
Память пользовательской программы
30 тыс. шагов
Память данных DM и EM
160 тыс. слов
Память DM
32 тыс. слов
Память EM
128 тыс. слов
Количество банков EM
4
Размер банка EM
32 тыс. слов
Максимальное число точек ввода-вывода
2560
Максимальное число модулей расширения
40
Максимальное число модулей на стойке
10
Максимальное число стоек расширения
3
Минимальное время выполнения базовой инструкции
0.04 мкс
Минимальное время выполнения специальной инструкции
0.06 мкс
Служебное время цикла без сетевого обмена
160 мкс
Языки программирования
LD; SFC; ST; IL
Режим выполнения
Обычный
Циклические задачи
128 макс.
Задачи прерывания
256 макс.
Общее число задач с использованием прерываний как циклических
384 макс.
Определения функциональных блоков
2048 макс.
Экземпляры функциональных блоков
2048 макс.
Память исходников и комментариев
1 МБ
Максимальный размер переменной
32 тыс. слов
Массивы переменных
Одномерные
Число элементов массива
32000 макс.
Поддерживаемые типы данных
BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
Длина строковой переменной
1–255 символов
Интерфейс USB
USB 2.0, разъём типа B
Встроенный последовательный порт RS-232C
1
Потребление от шины 5 В
0.5 А
Масса с батареей и торцевой крышкой, г, не более
130
Атмосфера эксплуатации
Без коррозионно-активных газов
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II
Уровень электромагнитной помехоустойчивости
Зона B
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Резервная батарея
CJ1W-BAT01
Расчётный срок службы батареи при 25 °C
5 лет
Масса батареи, г, приблизительно
10
Соответствие стандартам по спецификации серии
cULus; NK; LR; директивы ЕС
Минимальное время цикла
0,2–32000; шаг 0,1 мс
Диапазон контроля времени цикла
0,01–40000; шаг 0,01 мс
Область CIO для физического ввода-вывода
2560 бит; CIO 0000–0159
Область CIO Link
3200 бит; CIO 1000–1199
Область CIO для модулей CPU Bus
6400 бит; CIO 1500–1899
Область CIO для специальных модулей
15360 бит; CIO 2000–2959
Область CIO для DeviceNet
9600 бит; CIO 3200–3799
Внутренняя область CIO
CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
Рабочая область W
8192 бит; W000–W511
Сохраняемая область H
8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
Временная область TR
16 бит; TR0–TR15
Таймеры
4096 количество
Счётчики
4096 количество
Индексные регистры
IR0–IR15
Флаги циклических задач
128 количество
Карты памяти
128; 256; 512 МБ
Файловое хранение
Карта памяти; файловая область EM
Память трассировки
8000 слов
Число одновременно трассируемых данных
31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
Период выборки трассировки
1–2550; шаг 1 мс
Задержка запуска трассировки
−32768…+32767 мс
Условия запуска трассировки
Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
Логические порты связи
8 количество
Расширенные логические порты связи
64 количество
Точность часов при 25 °C
−1,5…+1,5 мин/месяц
Точность часов при 55 °C
−3,5…+0,5 мин/месяц
Точность часов при 0 °C
−3…+1 мин/месяц
Память программ функциональных блоков
20 тыс. шагов
Последовательные платы расширения
Не применяются к встроенному порту RS-232C
Максимальное число модулей CPU Bus
16
Модули импульсного ввода-вывода
До 2 модулей CJ2M-MD211/MD212; требуется CPU версии 2.0 или выше
Модули прерываний CJ1W-INT01
2 макс.
Область Serial PLC Link
1440 бит; CIO 3100–3189
Последовательный интерфейс RS-232C
Встроенный порт
Режим последовательной связи
Полудуплексный; старт-стопная синхронизация
Скорости RS-232C
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Максимальная длина линии RS-232C
15 м
Настройка минимального времени цикла
Да
Контроль времени цикла
Да
Фоновое выполнение длительных инструкций
Да
Циклическое обновление ввода-вывода
Да
Немедленное обновление ввода-вывода
Да
Обновление ввода-вывода инструкцией IORF
Да
Распознавание модулей при запуске
Да
Настройка времени реакции входов
Да
Отключение выходов при ошибке
Да
Контроль состояния базовых модулей ввода-вывода
Да
Специальные инструкции обмена с модулями
Да
Программный перезапуск модулей
Да
Автоматическое распределение ввода-вывода
Да
Создание таблиц ввода-вывода
Да
Настройка начальных адресов стоек и слотов
Да
Сохранение памяти при переключении режима
Да
Файловая память
Да
Встроенная флеш-память
Да
Использование EM как файловой памяти
Да
Хранение комментариев
Да
Настройка назначения памяти EM
Да
Автоматическая загрузка файлов при включении
Да
Замена программы во время работы
Да
Чтение и запись CSV и TXT на карту памяти
Да
Обмен с программным обеспечением по периферийной шине
Да
Связь Host Link (SYSWAY)
Да
Беспротокольный последовательный обмен
Да
Связь NT Link
Да
Последовательный шлюз FINS — CompoWay/F
Да
Связь Serial PLC Link
Да
Периодические прерывания
Да
Перезапуск таймера прерываний инструкцией MSKS
Да
Чтение таймера прерываний инструкцией MSKS
Да
Прерывание при отключении питания
Да
Задачи прерывания от модулей ввода
Да
Внешние задачи прерывания
Да
Часы реального времени
Да
Регистрация времени начала работы
Да
Регистрация времени остановки
Да
Регистрация времени включения питания
Да
Регистрация времени отключения питания
Да
Учёт суммарного времени работы
Да
История включений питания
Да
Регистрация времени изменения программы
Да
Регистрация времени изменения параметров
Да
Сохранение данных при отключении питания
Да
Настройка обнаружения отключения питания
AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
Задержка обнаружения отключения питания
0–10 мс; не поддерживается CJ1W-PD022
Счётчик отключений питания
Да
Поддержка функциональных блоков
Да
Языки функциональных блоков
LD; ST
Редактирование программы онлайн
В режимах MONITOR и PROGRAM, с ограничениями руководства
Принудительная установка и сброс битов
Да; применение к EM зависит от версии CPU и настройки начального банка
Контроль изменения состояния битов
Да
Трассировка данных
Да
Непрерывная трассировка
Да
Автозапуск трассировки при начале работы
Да
Регистрация места возникновения ошибки
Да
Проверка программы при запуске
Да
Журнал ошибок
Да
Диагностика ошибок процессора
Да
Пользовательская диагностика FAL и FALS
Да
Выход RUN
Через блок питания CJ1W-PA205R
Диагностика короткого замыкания нагрузки
Да
Диагностика участка программы инструкцией FPD
Да
Контроль ожидания процессором распознавания модулей
Да
Диагностика некритических ошибок FAL
Да
Диагностика конфликта обновления ввода-вывода
Да
Диагностика ошибок базовых модулей
Да
Диагностика ошибок резервной памяти
Да
Диагностика ошибок настройки ПЛК
Да
Диагностика ошибок модулей шины CPU
Да
Диагностика специальных модулей ввода-вывода
Да
Диагностика батареи
Да
Проверка конфигурации модулей шины CPU
Да
Проверка конфигурации специальных модулей
Да
Диагностика ошибок памяти
Да
Диагностика ошибок шины ввода-вывода
Да
Диагностика дублирования номеров модулей и стоек
Да
Контроль превышения числа точек ввода-вывода
Да
Диагностика конфигурации ввода-вывода
Да
Диагностика ошибок программы
Да
Диагностика ошибок выполнения инструкций
Да
Проверка косвенной BCD-адресации DM и EM
Да
Контроль доступа к недопустимой области памяти
Да
Контроль наличия инструкции END
Да
Диагностика ошибок задач
Да
Контроль переполнения дифференцированных инструкций
Да
Контроль недопустимых инструкций
Да
Контроль переполнения памяти программы
Да
Контроль превышения допустимого времени цикла
Да
Диагностика критических ошибок FALS
Да
Контроль совместимости программы с версией CPU
Да
Диагностика загрузки с карты памяти
Да
Резервное копирование программы и настроек
Да
Инициирование передачи команд FINS
Да
Удалённое программирование и мониторинг
Да
Автоматическое подключение CX-Programmer напрямую
Да
Автоматическое подключение CX-Programmer через сеть
Да, при наличии соответствующего сетевого интерфейса
Парольная защита чтения программы
Да
Защита от записи командами FINS
Да
Проверка имени модуля при подключении
Да
Аппаратная идентификация по номеру партии
Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
