CJ2M-CPU34 процессорный модуль ПЛК Omron

Name: CJ2M-CPU34 процессорный модуль ПЛК Omron
Brand: OMRON
SKU: 5545
Price: 44480 RUB
Availability: InStock

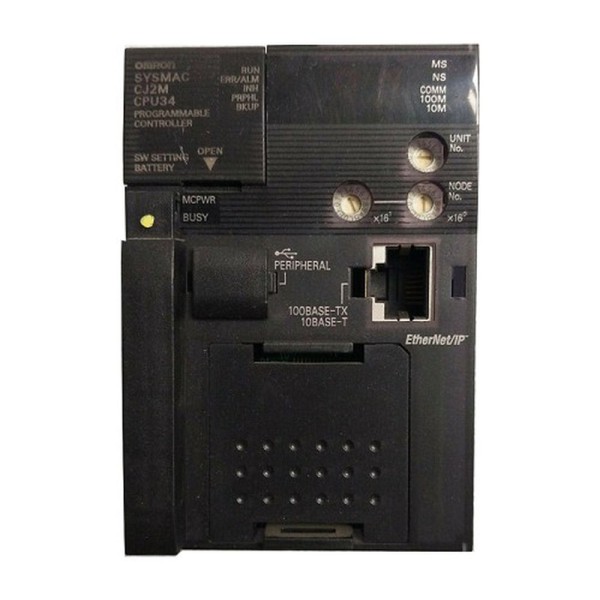

CJ2M-CPU34 процессорный модуль ПЛК Omron 1

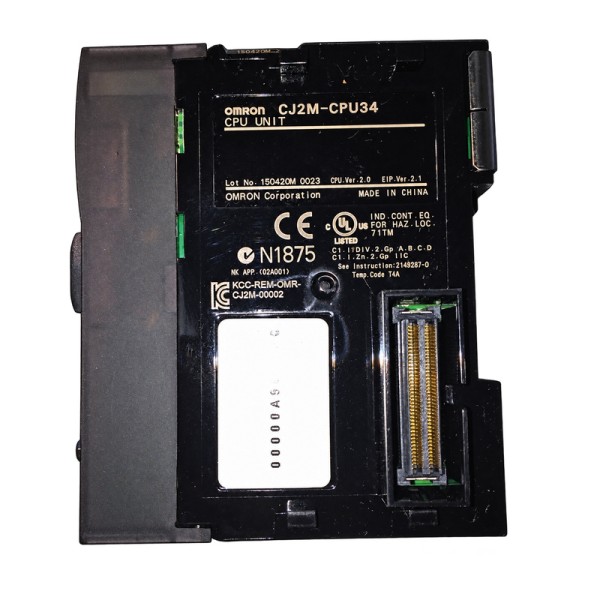

CJ2M-CPU34 процессорный модуль ПЛК Omron 2

44 480 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392399
Код товара
5545
Бренд
OMRON
Влажность
10–90, без к...
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

Как CJ2M-CPU34 OMRON ведет себя на реальной линии

В типовой задаче - упаковочная машина, дозатор или участок конвейера - от CPU ждут двух вещей: предсказуемого времени цикла и нормальной сетевой дисциплины, когда HMI, SCADA и приводы не мешают друг другу. CJ2M-CPU34 процессорный модуль ПЛК OMRON как раз рассчитан на такие условия: он уверенно держит быстрые базовые операции, параллельно обслуживает задачи прерываний и не превращает диагностику в отдельный проект.

На практике это выглядит так: дискретная часть обновляется циклически, аналоговые/спецмодули опрашиваются по своей логике, а сетевой обмен по EtherNet/IP идет с заданным интервалом обновления тегов. Важный момент - контроль времени цикла и реакции на превышение. Когда кто-то добавил тяжелую обработку или ошибочно включил частый опрос, CPU не молча уходит в деградацию, а фиксирует проблему штатными средствами диагностики, что экономит часы на поиске плавающих сбоев.

OMRON CJ2M-CPU34: сеть, которая не разваливает управление

Встроенный Ethernet и EtherNet/IP здесь - не просто порт для программиста. Поддержка CIP и маршрутизации позволяет строить связку ПЛК - HMI - привод - удаленный остров ввода/вывода без лишних шлюзов. Мы часто используем это в схемах, где один контроллер ведет технологию, а обмен тегами уходит в верхний уровень и на соседние узлы по звезде через промышленный коммутатор.

По протоколам полезно, что доступны как сервисные механизмы (ping/ICMP для быстрой проверки трассы, BOOTP при первичной адресации), так и прикладные - FINS, CIP, а также SNTP/DNS. SNTP важен, когда нужна корректная временная метка событий и аварий. Если время в контроллере плывет, в журналах SCADA начинается путаница, и расследование причин остановов становится неинформативным. DNS-клиент облегчает жизнь, когда инфраструктура завода уже построена на именах, а не на списке IP в блокноте.

Отдельно отмечаем фильтрацию multicast. В EtherNet/IP мультикаст легко перегружает сегмент при неправильной настройке RPI и подписок. Наличие фильтрации и нормальная реализация обмена тегами заметно снижают шанс получить сетевой шторм от невинного добавления еще одной панели оператора.

CJ2M-CPU34 OMRON в обслуживании: трассировка, журналы, онлайн-изменения

Когда оборудование уже в смене, ценятся функции, которые уменьшают простои. Здесь полезны встроенная трассировка данных и возможность автозапуска трассировки при начале работы. В расследованиях редких отказов мы обычно ставим условие запуска по изменению бита или по сравнению данных, чтобы поймать предаварийное состояние, а не смотреть непрерывный поток.

Журнал ошибок, диагностика задач, памяти, модулей и конфигурации ввода-вывода - это именно то, что позволяет локализовать проблему без гаданий. Например, при замене модуля на стойке контроллер отлавливает дублирование номеров или конфликт обновления ввода-вывода, а не дает системе работать в полукорректном режиме. Для сервисной службы важна и история включений питания с регистрацией времени - такие данные часто показывают, что причина не в логике, а в просадках питания или неправильной схеме резервирования.

Онлайн-редактирование и замена программы во время работы применяем аккуратно, по руководству, но на непрерывных производствах это иногда единственный способ корректно внести правку без полной остановки. Плюс - парольная защита чтения и защита от записи командами FINS: это не про секретность, а про предотвращение случайной записи из чужой утилиты в общей сети.

Память и структура задач: почему это чувствуется в эксплуатации

Для средних по сложности машин важна не только память программы, но и организация данных: области DM/EM, сохраняемые области, поддержка структур и строк. Здесь удобно, что есть файловое хранение на карте памяти и возможность читать/писать CSV и TXT. Мы используем это для локальных рецептов, логов партий, выгрузки счетчиков смены без обязательного участия SCADA.

Развитая система задач - циклические задачи и прерывания - позволяет разделять быстрые и медленные контуры. Мини-пример: в прерывании обслуживаем энкодер/метку и формируем событие, а в циклической задаче считаем ПИД или дозирование. Так меньше джиттера, и механика работает стабильнее. Фоновое выполнение длительных инструкций тоже помогает - тяжелые операции не должны раздувать цикл управления.

Монтаж в шкафу, надежность и требования к среде

Мы всегда смотрим на условия установки: контроллер рассчитан на монтаж внутри шкафа управления и нормальную промышленную среду без коррозионно-активных газов. По механике выдерживаются вибрации и удары по IEC, что важно для станков, линий с сильной динамикой и шкафов, установленных на рамах. Температурный диапазон для работы закрывает большинство стандартных шкафов при корректной вентиляции и тепловом расчете.

Из практики: стабильность начинается с питания и заземления. При нормальном сопротивлении контура PE и корректной прокладке экранированной витой пары категории 5/5e по Ethernet мы существенно снижаем вероятность плавающих сетевых ошибок и случайных перезапусков от помех.

Интеграция и расширение: когда нужно больше, чем базовая стойка

CJ2M-CPU34 удобно использовать как центральный узел в системе на CJ I/O Bus с расширениями по стойкам и модулям CPU Bus. Это дает гибкость: дискреты и аналоги рядом с оборудованием, коммуникационные и специальные модули - в отдельном слоте, а логика остается в одном месте. При необходимости последовательной интеграции (сканер, весовой терминал, старый привод) добавляем соответствующую последовательную плату, не ломая архитектуру проекта.

Артикул CJ2M-CPU34 процессорный модуль ПЛК OMRON часто выбирают, когда требуется совместить быстрый цикл, нормальный EtherNet/IP для современных узлов и встроенные сервисные функции для обслуживания.

Подберите CJ2M-CPU34 под вашу конфигурацию стойки и сетевую схему - мы проверим совместимость по версии CPU, составу модулей и требованиям по обмену, затем подготовим рекомендации по настройке EtherNet/IP и диагностике.

Влажность
10–90, без конденсации
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M
Ethernet
1
USB
1
Высота
90 мм
Глубина
75 мм
Кабель
Экранированная витая пара STP, категория 5 или 5e
Максимальная высота эксплуатации
2000
Максимальная длина кабеля
5 м
Монтаж
Внутри шкафа управления
Напряжение питания
5
Рабочая температура
0…+55 °c
Ширина
62 мм
Тип модуля
Процессорный модуль ПЛК
Режим работы
PROGRAM; MONITOR; RUN
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
Системная шина
CJ I/O Bus
Память пользовательской программы
30 тыс. шагов
Память данных DM и EM
160 тыс. слов
Память DM
32 тыс. слов
Память EM
128 тыс. слов
Количество банков EM
4
Размер банка EM
32 тыс. слов
Максимальное число точек ввода-вывода
2560
Максимальное число модулей расширения
40
Максимальное число модулей на стойке
10
Максимальное число стоек расширения
3
Минимальное время выполнения базовой инструкции
0.04 мкс
Минимальное время выполнения специальной инструкции
0.06 мкс
Служебное время цикла без сетевого обмена
270 мкс
Языки программирования
LD; SFC; ST; IL
Режим выполнения
Обычный
Циклические задачи
128 макс.
Задачи прерывания
256 макс.
Общее число задач с использованием прерываний как циклических
384 макс.
Определения функциональных блоков
2048 макс.
Экземпляры функциональных блоков
2048 макс.
Память исходников и комментариев
1 МБ
Максимальный размер переменной
32 тыс. слов
Массивы переменных
Одномерные
Число элементов массива
32000 макс.
Поддерживаемые типы данных
BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
Длина строковой переменной
1–255 символов
Интерфейс USB
USB 2.0, разъём типа B
Потребление от шины 5 В
0.7 А
Масса с батареей и торцевой крышкой, г, не более
190
Атмосфера эксплуатации
Без коррозионно-активных газов
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II
Уровень электромагнитной помехоустойчивости
Зона B
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Резервная батарея
CJ1W-BAT01
Расчётный срок службы батареи при 25 °C
5 лет
Масса батареи, г, приблизительно
10
Соответствие стандартам по спецификации серии
cULus; NK; LR; директивы ЕС
Минимальное время цикла
0,2–32000; шаг 0,1 мс
Диапазон контроля времени цикла
0,01–40000; шаг 0,01 мс
Область CIO для физического ввода-вывода
2560 бит; CIO 0000–0159
Область CIO Link
3200 бит; CIO 1000–1199
Область CIO для модулей CPU Bus
6400 бит; CIO 1500–1899
Область CIO для специальных модулей
15360 бит; CIO 2000–2959
Область CIO для DeviceNet
9600 бит; CIO 3200–3799
Внутренняя область CIO
CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
Рабочая область W
8192 бит; W000–W511
Сохраняемая область H
8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
Временная область TR
16 бит; TR0–TR15
Таймеры
4096 количество
Счётчики
4096 количество
Индексные регистры
IR0–IR15
Флаги циклических задач
128 количество
Карты памяти
128; 256; 512 МБ
Файловое хранение
Карта памяти; файловая область EM
Память трассировки
8000 слов
Число одновременно трассируемых данных
31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
Период выборки трассировки
1–2550; шаг 1 мс
Задержка запуска трассировки
−32768…+32767 мс
Условия запуска трассировки
Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
Логические порты связи
8 количество
Расширенные логические порты связи
64 количество
Точность часов при 25 °C
−1,5…+1,5 мин/месяц
Точность часов при 55 °C
−3,5…+0,5 мин/месяц
Точность часов при 0 °C
−3…+1 мин/месяц
Память программ функциональных блоков
20 тыс. шагов
Последовательные платы расширения
CP1W-CIF01; CP1W-CIF11; CP1W-CIF12-V1
Максимальное число модулей CPU Bus
15
Модули импульсного ввода-вывода
До 2 модулей CJ2M-MD211/MD212; требуется CPU версии 2.0 или выше
Модули прерываний CJ1W-INT01
2 макс.
Область Serial PLC Link
1440 бит; CIO 3100–3189
Последовательный интерфейс RS-232C
При установке платы CP1W-CIF01
Режим последовательной связи
Полудуплексный; старт-стопная синхронизация
Скорости RS-232C
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Максимальная длина линии RS-232C
15 м
Ethernet-интерфейс
10Base-T/100Base-TX; автосогласование или фиксированная настройка
Ethernet-скорость
10/100 Мбит/с
Ethernet-топология
Звезда
Максимальная длина Ethernet-сегмента
100 м
Метод доступа Ethernet
CSMA/CD
Ethernet-протоколы
TCP/IP; UDP; ARP; ICMP (ping); BOOTP
Ethernet-приложения
FINS; CIP; SNTP; DNS-клиент; FTP-сервер
Соединения обмена тегами EtherNet/IP
32 макс.
Интервал обновления тегов
1–10000; шаг 0,5 мс
Пропускная способность обмена тегами
3000 пакетов/с
Регистрируемые теги EtherNet/IP
32 макс.
Типы тегов EtherNet/IP
CIO; DM; EM; HR; WR; сетевые переменные
Теги на соединение EtherNet/IP
8; 7 при включении статуса ПЛК
Объём данных обмена на узел
640 слов
Объём данных на соединение
640 слов
Наборы тегов EtherNet/IP
32 макс.
Размер набора тегов
640 слов
Обновляемые теги за цикл CPU, приём и передача
32
Обновляемые данные за цикл CPU, слов в каждом направлении
640
Соединения CIP Class 3
128 макс.
Одновременные CIP UCMM-клиенты
16 макс.
Одновременные CIP UCMM-серверы
16 макс.
Соединения FINS/TCP
16 макс.
Маршрутизация CIP
Да
FINS/UDP
Да
Фильтрация multicast-пакетов
Да
Тест соответствия EtherNet/IP
A5
Регистрируемые сетевые переменные
2000 макс.
Длина имени сетевой переменной, байт, макс.
255
Кодировка имён сетевых переменных
UTF-8
Настройка минимального времени цикла
Да
Контроль времени цикла
Да
Фоновое выполнение длительных инструкций
Да
Циклическое обновление ввода-вывода
Да
Немедленное обновление ввода-вывода
Да
Обновление ввода-вывода инструкцией IORF
Да
Распознавание модулей при запуске
Да
Настройка времени реакции входов
Да
Отключение выходов при ошибке
Да
Контроль состояния базовых модулей ввода-вывода
Да
Специальные инструкции обмена с модулями
Да
Программный перезапуск модулей
Да
Автоматическое распределение ввода-вывода
Да
Создание таблиц ввода-вывода
Да
Настройка начальных адресов стоек и слотов
Да
Сохранение памяти при переключении режима
Да
Файловая память
Да
Встроенная флеш-память
Да
Использование EM как файловой памяти
Да
Хранение комментариев
Да
Настройка назначения памяти EM
Да
Автоматическая загрузка файлов при включении
Да
Замена программы во время работы
Да
Чтение и запись CSV и TXT на карту памяти
Да
Обмен с программным обеспечением по периферийной шине
Да
Опциональный последовательный порт
CP1W-CIF01; CP1W-CIF11; CP1W-CIF12-V1
Связь Host Link (SYSWAY)
При установке соответствующей последовательной платы
Беспротокольный последовательный обмен
При установке соответствующей последовательной платы
Связь NT Link
При установке соответствующей последовательной платы
Последовательный шлюз FINS — CompoWay/F
При установке соответствующей последовательной платы
Связь Serial PLC Link
При установке соответствующей последовательной платы
Встроенный порт EtherNet/IP
Да
Циклический обмен тегами EtherNet/IP
Да
Периодические прерывания
Да
Перезапуск таймера прерываний инструкцией MSKS
Да
Чтение таймера прерываний инструкцией MSKS
Да
Прерывание при отключении питания
Да
Задачи прерывания от модулей ввода
Да
Внешние задачи прерывания
Да
Часы реального времени
Да
Регистрация времени начала работы
Да
Регистрация времени остановки
Да
Регистрация времени включения питания
Да
Регистрация времени отключения питания
Да
Учёт суммарного времени работы
Да
История включений питания
Да
Регистрация времени изменения программы
Да
Регистрация времени изменения параметров
Да
Сохранение данных при отключении питания
Да
Настройка обнаружения отключения питания
AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
Задержка обнаружения отключения питания
0–10 мс; не поддерживается CJ1W-PD022
Счётчик отключений питания
Да
Поддержка функциональных блоков
Да
Языки функциональных блоков
LD; ST
Редактирование программы онлайн
В режимах MONITOR и PROGRAM, с ограничениями руководства
Принудительная установка и сброс битов
Да; применение к EM зависит от версии CPU и настройки начального банка
Контроль изменения состояния битов
Да
Трассировка данных
Да
Непрерывная трассировка
Да
Автозапуск трассировки при начале работы
Да
Регистрация места возникновения ошибки
Да
Проверка программы при запуске
Да
Журнал ошибок
Да
Диагностика ошибок процессора
Да
Пользовательская диагностика FAL и FALS
Да
Выход RUN
Через блок питания CJ1W-PA205R
Диагностика короткого замыкания нагрузки
Да
Диагностика участка программы инструкцией FPD
Да
Контроль ожидания процессором распознавания модулей
Да
Диагностика некритических ошибок FAL
Да
Диагностика конфликта обновления ввода-вывода
Да
Диагностика ошибок базовых модулей
Да
Диагностика ошибок резервной памяти
Да
Диагностика ошибок настройки ПЛК
Да
Диагностика ошибок модулей шины CPU
Да
Диагностика специальных модулей ввода-вывода
Да
Диагностика памяти тегов
Да
Диагностика батареи
Да
Проверка конфигурации модулей шины CPU
Да
Проверка конфигурации специальных модулей
Да
Диагностика установки опциональной платы
Да
Диагностика ошибок памяти
Да
Диагностика ошибок шины ввода-вывода
Да
Диагностика дублирования номеров модулей и стоек
Да
Контроль превышения числа точек ввода-вывода
Да
Диагностика конфигурации ввода-вывода
Да
Диагностика ошибок программы
Да
Диагностика ошибок выполнения инструкций
Да
Проверка косвенной BCD-адресации DM и EM
Да
Контроль доступа к недопустимой области памяти
Да
Контроль наличия инструкции END
Да
Диагностика ошибок задач
Да
Контроль переполнения дифференцированных инструкций
Да
Контроль недопустимых инструкций
Да
Контроль переполнения памяти программы
Да
Контроль превышения допустимого времени цикла
Да
Диагностика критических ошибок FALS
Да
Контроль совместимости программы с версией CPU
Да
Диагностика загрузки с карты памяти
Да
Резервное копирование программы и настроек
Да
Инициирование передачи команд FINS
Да
Удалённое программирование и мониторинг
Да
Автоматическое подключение CX-Programmer напрямую
Да
Автоматическое подключение CX-Programmer через сеть
Да, при наличии соответствующего сетевого интерфейса
Парольная защита чтения программы
Да
Защита от записи командами FINS
Да
Проверка имени модуля при подключении
Да
Аппаратная идентификация по номеру партии
Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
