CJ2M-CPU35 процессорный модуль ПЛК Omron

Name: CJ2M-CPU35 процессорный модуль ПЛК Omron
Brand: OMRON
SKU: 5544
Price: 65890 RUB
Availability: InStock

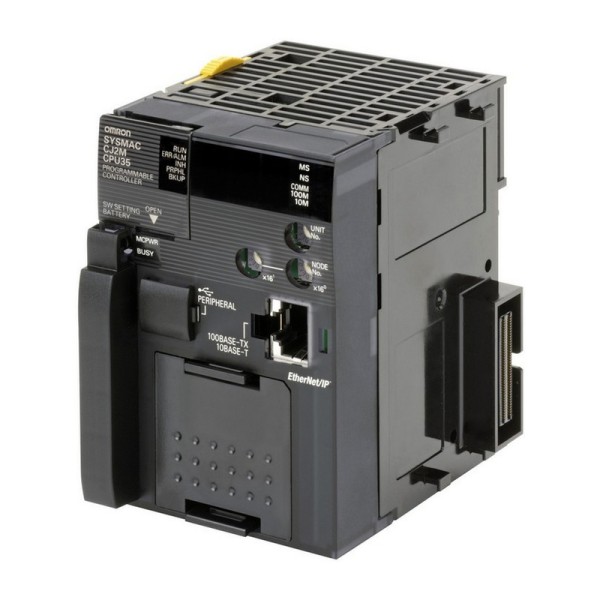

CJ2M-CPU35 процессорный модуль ПЛК Omron 1

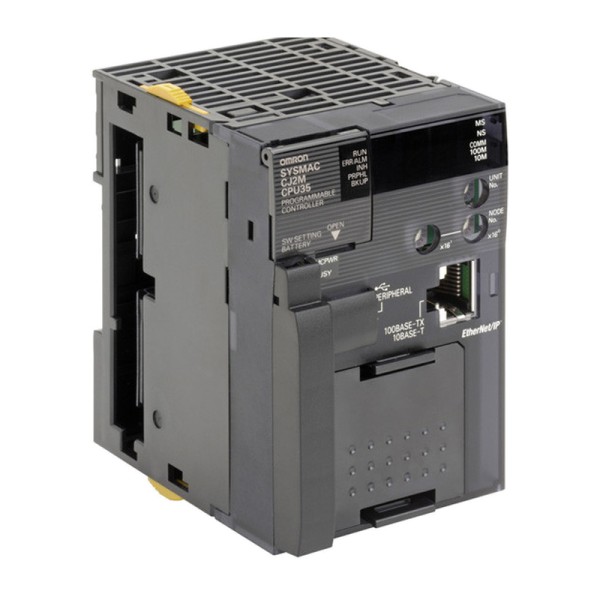

CJ2M-CPU35 процессорный модуль ПЛК Omron 2

65 890 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392400
Код товара
5544
Бренд
OMRON
Влажность
10–90, без к...
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

Когда на линии нужно одновременно держать быстрый цикл управления, обмениваться тегами с приводами по EtherNet/IP и при этом иметь возможность без остановки подправить логику - мы обычно закладываем CPU из серии CJ2M. В таких задачах CJ2M-CPU35 от OMRON показывает себя как рабочая лошадка: достаточно производительности для типовых дискретно-аналоговых установок, нормальная диагностическая база и встроенная сеть, чтобы не плодить лишние коммуникационные модули в стойке.

OMRON CJ2M-CPU35 в составе стойки CJ I/O Bus

Модуль рассчитан на классическую шкафную компоновку: CPU ставится в базу CJ, дальше набирается ввода-вывода и спецмодули. В реальной эксплуатации важна не только совместимость по шине, но и то, как CPU ведёт себя при ошибках конфигурации. Здесь полезны встроенные проверки: дублирование номеров модулей и стоек, конфликт обновления I/O, диагностика специальных модулей и ошибок задач. Это экономит часы пусконаладки, когда в шкафу уже тесно, а причина FAL банально в неправильной адресации слота.

Из практики: на узлах дозирования с несколькими стойками расширения мы специально включаем контроль превышения времени цикла и контроль ожидания распознавания модулей. Если монтажник не до конца защёлкнул модуль или перепутал базу, CPU не уходит в неявные проблемы, а отдаёт читаемую ошибку в журнал и на верхний уровень.

CJ2M-CPU35 процессорный модуль ПЛК OMRON: сеть и сервис без лишних конвертеров

Ключевая особенность - наличие встроенного Ethernet-порта 10/100 с типовыми для промышленной интеграции сервисами. Для нас это означает, что один и тот же контроллер можно одинаково уверенно подключить и к SCADA по FINS, и к оборудованию/шлюзам по CIP, и к инфраструктуре предприятия по стандартному TCP/IP.

FINS по UDP/TCP удобен, когда нужно быстро организовать диагностику, чтение/запись регистров, сервисные команды и маршрутизацию между сегментами без тяжёлых надстроек.
EtherNet/IP (CIP) закрывает обмен тегами с приводами, удалёнными I/O, роботами и другой автоматикой, где важны циклические соединения и предсказуемая доставка.
SNTP и DNS-клиент вживую помогают, когда требуется корректная временная метка событий и журналов, а сеть в цехе уже завязана на доменные имена и единый NTP/SNTP-сервер.
FTP-сервер и файловые операции - рабочий инструмент для выгрузки логов, рецептов и CSV/TXT без отдельного PC на объекте.

Для монтажников отдельно отмечаем: нормальная звёздная топология через коммутатор, стандартная экранированная витая пара Cat5/5e, сегмент до 100 м - без экзотики и без требований к специализированным кабелям. Важно лишь соблюсти заземление экрана и не тащить Ethernet в одном лотке с силовыми цепями частотников.

Как CJ2M-CPU35 ведёт себя при изменениях на ходу

В производстве редко бывает идеальная остановка на несколько часов. Поэтому ценится онлайн-редактирование и замена программы во время работы в допустимых режимах. На CJ2M-CPU35 это реально использовать, если дисциплинированно вести версии и не ломать структуру данных в критических участках. Мы обычно делаем так: логику блокируем флагами режимов, изменения вводим через отдельные участки кода, а после - фиксируем событие в регистрах и журнале. Наличие истории включений питания и регистрации времени изменения параметров помогает разбирать спорные случаи, когда технолог говорит, что ничего не трогали, а уставка внезапно другая.

Отдельный плюс - трассировка данных с автозапуском и условиями запуска по биту или сравнению. Это полезно при плавающих отказах: например, на упаковочной машине кратковременный провал датчика даёт ложный переход состояния. Вместо гадания мы включаем непрерывную трассировку ключевых сигналов, ловим момент и видим, где именно нарушается последовательность.

Память, структура данных и обслуживаемость

CJ2M-CPU35 хорошо подходит, когда программа уже не помещается в базовые модели и нужно нормально разложить данные: рабочие области, DM/EM, сохранение значимых параметров при перезапуске. В проектах с рецептами и накоплением статистики удобно использовать EM как файловую память и карту памяти для резервного копирования и автоматической загрузки при включении. Это снижает риск, что после замены CPU на складе или после аварийного отключения питания установка поднимется с пустыми таблицами.

Сервисный доступ через USB 2.0 (тип B) - стандартный способ локально подключиться в шкафу. На пуске это часто быстрее и надёжнее, чем тащить временный сетевой патчкорд через пол-цеха. При этом сетевое программирование и мониторинг остаются доступными, если политика ИТ позволяет и правильно настроены маршруты.

Надёжность в шкафу и устойчивость к реальным условиям

Мы смотрим не только на логику, но и на механику. Для CJ2M-CPU35 заявлена вибро- и ударостойкость по IEC 60068, импульсная помехоустойчивость питания и нормальный температурный диапазон для шкафной автоматики. Это важно, когда шкаф стоит на раме рядом с прессом, дробилкой или линией, где вибрации и помехи - часть повседневности. Условие по атмосфере без коррозионно-активных газов тоже не формальность: в гальванике и химии мы всегда отдельно прорабатываем герметизацию шкафа и фильтрацию, иначе проблемы начинаются не с CPU, а с клемм и разъёмов.

Если нужен контроллер под стойку CJ2M с встроенным Ethernet для FINS/CIP, нормальной диагностикой и возможностью обслуживать объект без длительных остановок, берём CJ2M-CPU35 процессорный модуль ПЛК OMRON в спецификацию и согласуем конфигурацию стоек и сети под вашу задачу.

Влажность
10–90, без конденсации
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M
Ethernet
1
USB
1
Высота
90 мм
Глубина
75 мм
Кабель
Экранированная витая пара STP, категория 5 или 5e
Максимальная высота эксплуатации
2000
Максимальная длина кабеля
5 м
Монтаж
Внутри шкафа управления
Напряжение питания
5
Рабочая температура
0…+55 °c
Ширина
62 мм
Тип модуля
Процессорный модуль ПЛК
Режим работы
PROGRAM; MONITOR; RUN
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
Системная шина
CJ I/O Bus
Память пользовательской программы
60 тыс. шагов
Память данных DM и EM
160 тыс. слов
Память DM
32 тыс. слов
Память EM
128 тыс. слов
Количество банков EM
4
Размер банка EM
32 тыс. слов
Максимальное число точек ввода-вывода
2560
Максимальное число модулей расширения
40
Максимальное число модулей на стойке
10
Максимальное число стоек расширения
3
Минимальное время выполнения базовой инструкции
0.04 мкс
Минимальное время выполнения специальной инструкции
0.06 мкс
Служебное время цикла без сетевого обмена
270 мкс
Языки программирования
LD; SFC; ST; IL
Режим выполнения
Обычный
Циклические задачи
128 макс.
Задачи прерывания
256 макс.
Общее число задач с использованием прерываний как циклических
384 макс.
Определения функциональных блоков
2048 макс.
Экземпляры функциональных блоков
2048 макс.
Память исходников и комментариев
1 МБ
Максимальный размер переменной
32 тыс. слов
Массивы переменных
Одномерные
Число элементов массива
32000 макс.
Поддерживаемые типы данных
BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
Длина строковой переменной
1–255 символов
Интерфейс USB
USB 2.0, разъём типа B
Потребление от шины 5 В
0.7 А
Масса с батареей и торцевой крышкой, г, не более
190
Атмосфера эксплуатации
Без коррозионно-активных газов
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II
Уровень электромагнитной помехоустойчивости
Зона B
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Резервная батарея
CJ1W-BAT01
Расчётный срок службы батареи при 25 °C
5 лет
Масса батареи, г, приблизительно
10
Соответствие стандартам по спецификации серии
cULus; NK; LR; директивы ЕС
Минимальное время цикла
0,2–32000; шаг 0,1 мс
Диапазон контроля времени цикла
0,01–40000; шаг 0,01 мс
Область CIO для физического ввода-вывода
2560 бит; CIO 0000–0159
Область CIO Link
3200 бит; CIO 1000–1199
Область CIO для модулей CPU Bus
6400 бит; CIO 1500–1899
Область CIO для специальных модулей
15360 бит; CIO 2000–2959
Область CIO для DeviceNet
9600 бит; CIO 3200–3799
Внутренняя область CIO
CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
Рабочая область W
8192 бит; W000–W511
Сохраняемая область H
8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
Временная область TR
16 бит; TR0–TR15
Таймеры
4096 количество
Счётчики
4096 количество
Индексные регистры
IR0–IR15
Флаги циклических задач
128 количество
Карты памяти
128; 256; 512 МБ
Файловое хранение
Карта памяти; файловая область EM
Память трассировки
8000 слов
Число одновременно трассируемых данных
31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
Период выборки трассировки
1–2550; шаг 1 мс
Задержка запуска трассировки
−32768…+32767 мс
Условия запуска трассировки
Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
Логические порты связи
8 количество
Расширенные логические порты связи
64 количество
Точность часов при 25 °C
−1,5…+1,5 мин/месяц
Точность часов при 55 °C
−3,5…+0,5 мин/месяц
Точность часов при 0 °C
−3…+1 мин/месяц
Память программ функциональных блоков
20 тыс. шагов
Последовательные платы расширения
CP1W-CIF01; CP1W-CIF11; CP1W-CIF12-V1
Максимальное число модулей CPU Bus
15
Модули импульсного ввода-вывода
До 2 модулей CJ2M-MD211/MD212; требуется CPU версии 2.0 или выше
Модули прерываний CJ1W-INT01
2 макс.
Область Serial PLC Link
1440 бит; CIO 3100–3189
Последовательный интерфейс RS-232C
При установке платы CP1W-CIF01
Режим последовательной связи
Полудуплексный; старт-стопная синхронизация
Скорости RS-232C
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Максимальная длина линии RS-232C
15 м
Ethernet-интерфейс
10Base-T/100Base-TX; автосогласование или фиксированная настройка
Ethernet-скорость
10/100 Мбит/с
Ethernet-топология
Звезда
Максимальная длина Ethernet-сегмента
100 м
Метод доступа Ethernet
CSMA/CD
Ethernet-протоколы
TCP/IP; UDP; ARP; ICMP (ping); BOOTP
Ethernet-приложения
FINS; CIP; SNTP; DNS-клиент; FTP-сервер
Соединения обмена тегами EtherNet/IP
32 макс.
Интервал обновления тегов
1–10000; шаг 0,5 мс
Пропускная способность обмена тегами
3000 пакетов/с
Регистрируемые теги EtherNet/IP
32 макс.
Типы тегов EtherNet/IP
CIO; DM; EM; HR; WR; сетевые переменные
Теги на соединение EtherNet/IP
8; 7 при включении статуса ПЛК
Объём данных обмена на узел
640 слов
Объём данных на соединение
640 слов
Наборы тегов EtherNet/IP
32 макс.
Размер набора тегов
640 слов
Обновляемые теги за цикл CPU, приём и передача
32
Обновляемые данные за цикл CPU, слов в каждом направлении
640
Соединения CIP Class 3
128 макс.
Одновременные CIP UCMM-клиенты
16 макс.
Одновременные CIP UCMM-серверы
16 макс.
Соединения FINS/TCP
16 макс.
Маршрутизация CIP
Да
FINS/UDP
Да
Фильтрация multicast-пакетов
Да
Тест соответствия EtherNet/IP
A5
Регистрируемые сетевые переменные
2000 макс.
Длина имени сетевой переменной, байт, макс.
255
Кодировка имён сетевых переменных
UTF-8
Настройка минимального времени цикла
Да
Контроль времени цикла
Да
Фоновое выполнение длительных инструкций
Да
Циклическое обновление ввода-вывода
Да
Немедленное обновление ввода-вывода
Да
Обновление ввода-вывода инструкцией IORF
Да
Распознавание модулей при запуске
Да
Настройка времени реакции входов
Да
Отключение выходов при ошибке
Да
Контроль состояния базовых модулей ввода-вывода
Да
Специальные инструкции обмена с модулями
Да
Программный перезапуск модулей
Да
Автоматическое распределение ввода-вывода
Да
Создание таблиц ввода-вывода
Да
Настройка начальных адресов стоек и слотов
Да
Сохранение памяти при переключении режима
Да
Файловая память
Да
Встроенная флеш-память
Да
Использование EM как файловой памяти
Да
Хранение комментариев
Да
Настройка назначения памяти EM
Да
Автоматическая загрузка файлов при включении
Да
Замена программы во время работы
Да
Чтение и запись CSV и TXT на карту памяти
Да
Обмен с программным обеспечением по периферийной шине
Да
Опциональный последовательный порт
CP1W-CIF01; CP1W-CIF11; CP1W-CIF12-V1
Связь Host Link (SYSWAY)
При установке соответствующей последовательной платы
Беспротокольный последовательный обмен
При установке соответствующей последовательной платы
Связь NT Link
При установке соответствующей последовательной платы
Последовательный шлюз FINS — CompoWay/F
При установке соответствующей последовательной платы
Связь Serial PLC Link
При установке соответствующей последовательной платы
Встроенный порт EtherNet/IP
Да
Циклический обмен тегами EtherNet/IP
Да
Периодические прерывания
Да
Перезапуск таймера прерываний инструкцией MSKS
Да
Чтение таймера прерываний инструкцией MSKS
Да
Прерывание при отключении питания
Да
Задачи прерывания от модулей ввода
Да
Внешние задачи прерывания
Да
Часы реального времени
Да
Регистрация времени начала работы
Да
Регистрация времени остановки
Да
Регистрация времени включения питания
Да
Регистрация времени отключения питания
Да
Учёт суммарного времени работы
Да
История включений питания
Да
Регистрация времени изменения программы
Да
Регистрация времени изменения параметров
Да
Сохранение данных при отключении питания
Да
Настройка обнаружения отключения питания
AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
Задержка обнаружения отключения питания
0–10 мс; не поддерживается CJ1W-PD022
Счётчик отключений питания
Да
Поддержка функциональных блоков
Да
Языки функциональных блоков
LD; ST
Редактирование программы онлайн
В режимах MONITOR и PROGRAM, с ограничениями руководства
Принудительная установка и сброс битов
Да; применение к EM зависит от версии CPU и настройки начального банка
Контроль изменения состояния битов
Да
Трассировка данных
Да
Непрерывная трассировка
Да
Автозапуск трассировки при начале работы
Да
Регистрация места возникновения ошибки
Да
Проверка программы при запуске
Да
Журнал ошибок
Да
Диагностика ошибок процессора
Да
Пользовательская диагностика FAL и FALS
Да
Выход RUN
Через блок питания CJ1W-PA205R
Диагностика короткого замыкания нагрузки
Да
Диагностика участка программы инструкцией FPD
Да
Контроль ожидания процессором распознавания модулей
Да
Диагностика некритических ошибок FAL
Да
Диагностика конфликта обновления ввода-вывода
Да
Диагностика ошибок базовых модулей
Да
Диагностика ошибок резервной памяти
Да
Диагностика ошибок настройки ПЛК
Да
Диагностика ошибок модулей шины CPU
Да
Диагностика специальных модулей ввода-вывода
Да
Диагностика памяти тегов
Да
Диагностика батареи
Да
Проверка конфигурации модулей шины CPU
Да
Проверка конфигурации специальных модулей
Да
Диагностика установки опциональной платы
Да
Диагностика ошибок памяти
Да
Диагностика ошибок шины ввода-вывода
Да
Диагностика дублирования номеров модулей и стоек
Да
Контроль превышения числа точек ввода-вывода
Да
Диагностика конфигурации ввода-вывода
Да
Диагностика ошибок программы
Да
Диагностика ошибок выполнения инструкций
Да
Проверка косвенной BCD-адресации DM и EM
Да
Контроль доступа к недопустимой области памяти
Да
Контроль наличия инструкции END
Да
Диагностика ошибок задач
Да
Контроль переполнения дифференцированных инструкций
Да
Контроль недопустимых инструкций
Да
Контроль переполнения памяти программы
Да
Контроль превышения допустимого времени цикла
Да
Диагностика критических ошибок FALS
Да
Контроль совместимости программы с версией CPU
Да
Диагностика загрузки с карты памяти
Да
Резервное копирование программы и настроек
Да
Инициирование передачи команд FINS
Да
Удалённое программирование и мониторинг
Да
Автоматическое подключение CX-Programmer напрямую
Да
Автоматическое подключение CX-Programmer через сеть
Да, при наличии соответствующего сетевого интерфейса
Парольная защита чтения программы
Да
Защита от записи командами FINS
Да
Проверка имени модуля при подключении
Да
Аппаратная идентификация по номеру партии
Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
