Когда нужен «честный» инкрементальный датчик, а не очередной источник дребезга
Типовой сценарий: привод крутит транспортер или дозатор, контроллер считает импульсы и по ним держит скорость/позицию. На стенде всё красиво, а на линии начинается реальность — вибрация от редуктора, влажность после мойки, помехи от частотника, разнос потенциалов между шкафом и машиной. В таких условиях энкодер должен не «выдавать импульсы», а стабильно формировать фронты, которые вход ПЛК и высокоскоростной счетчик воспринимают одинаково каждый день.
SICK DBS36E-BAEJ00200 из серии DBS36 Core — как раз про предсказуемую эксплуатацию. Это инкрементальный энкодер с разрешением 200 имп/об на глухом полом валу 6 мм и выходом HTL push-pull с питанием 7…30 V. Комбинация простая, но в промышленности именно она чаще всего «живёт» дольше остальных.
Механика: полый вал 6 мм и нагрузочные способности

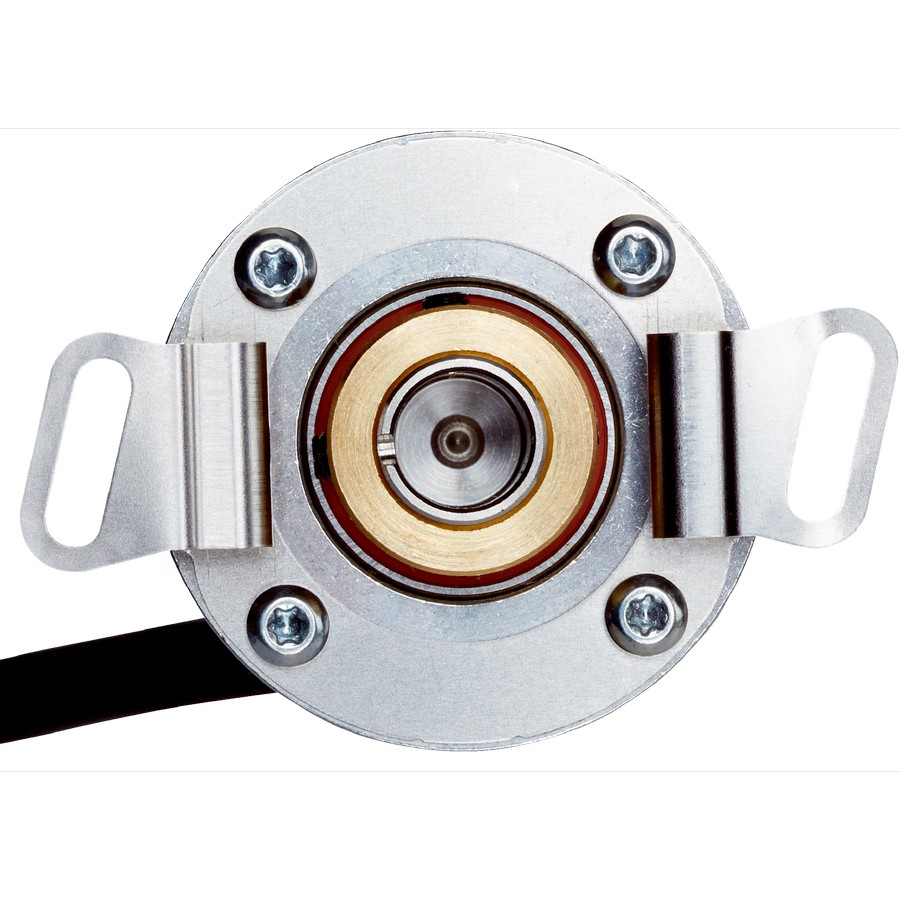

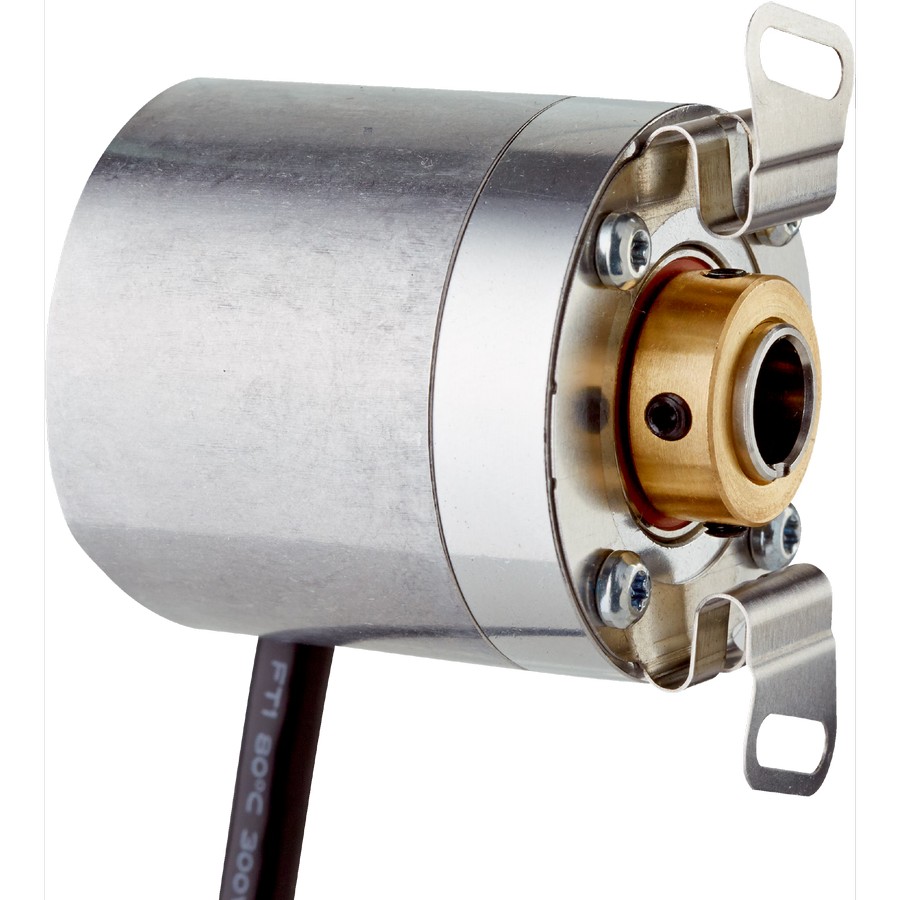

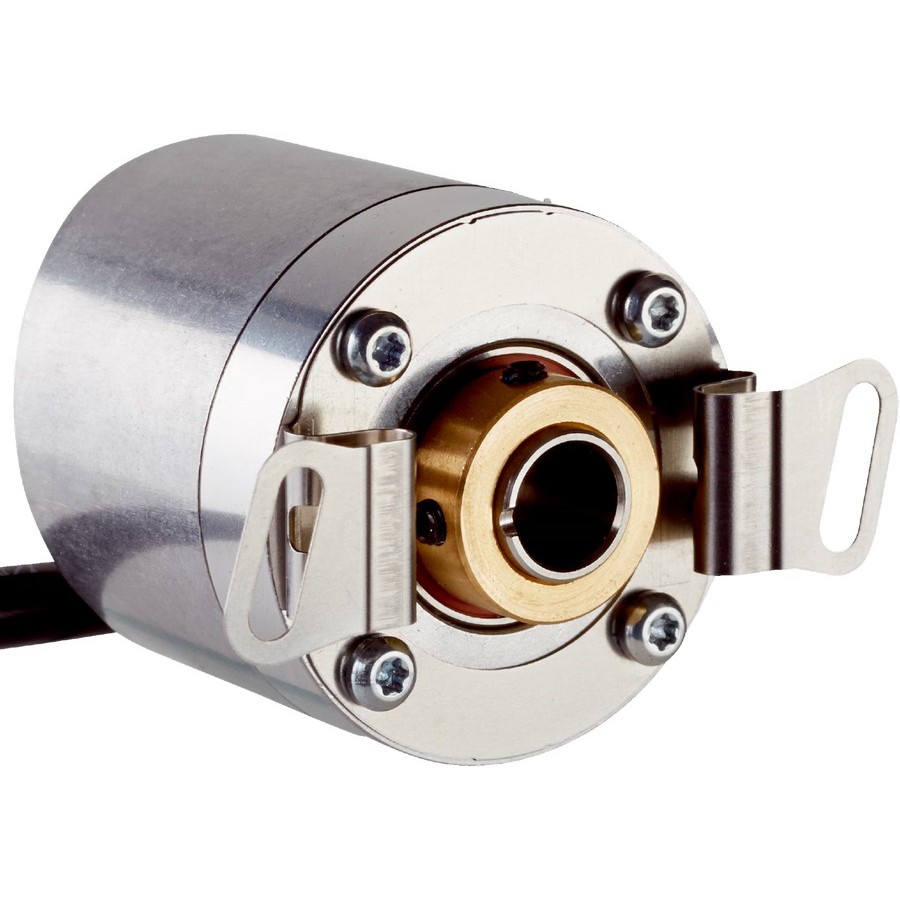

Исполнение — глухой полый вал 6 mm. Для монтажника это означает нормальную центровку на валу двигателя/редуктора без лишних муфт, меньше биений и меньше шанс сорвать подшипники датчика. Вал из нержавеющей стали — практичная деталь: в цехах с конденсатом и периодическими мойками коррозия на посадке быстро превращается в проблемы при демонтаже и ухудшение соосности.
Допустимые нагрузки: радиальная до 40 Н, осевая до 20 Н. Это не «запас прочности ради галочки», а ориентир, насколько аккуратно можно относиться к допускам по валу и к натягу при посадке. Если, например, на валу есть люфт редуктора и периодически возникает осевое «подпирание», цифры по осевой нагрузке помогают оценить, не будете ли вы менять энкодер каждые пару месяцев.
Корпус алюминиевый — нормальный компромисс по массе и теплопроводности. В сочетании с рабочей температурой -20…+85 °C это позволяет ставить датчик рядом с двигателем без экзотических экранов и теплоотводов, при условии адекватной вентиляции узла.
Электрика и сигнал: HTL push-pull 7…30 V
Выходной интерфейс — HTL, push-pull, питание 7…30 V. Для автоматизации это удобный формат: можно питать от 24 V шкафа, а сигнал уверенно проходит через типовые входы ПЛК и быстрые счетчики без тонкой настройки порогов, как это бывает с «деликатными» TTL-линями. Push-pull полезен там, где длинные трассы и наводки: драйвер активно тянет и в “1”, и в “0”, фронты получаются жестче, меньше ложных срабатываний на грязной земле.
Максимальная частота ≤30 кГц и ток нагрузки ≤30 mA задают практический потолок по выбору входных модулей и по согласованию. При разрешении 200 имп/об частотный запас выглядит так: на 6000 об/мин рабочей скорости получаем 200 × 6000 / 60 ≈ 20 кГц по каналу. То есть в штатном режиме вы не упираетесь в частоту, а имеете резерв на разгон и динамику. Максимальная скорость 8000 об/мин — это уже около 26,7 кГц, всё ещё в пределах заявленного лимита, если вход ПЛК реально держит такую частоту без потерь.
Устойчивость к среде: вибрации, удары, влажность, IP
Виброустойчивость 20 g в диапазоне 10–2000 Hz — важная характеристика для машин с редукторами, кулачковыми механизмами и быстроходными узлами. На практике именно вибрация часто «убивает» не электронику, а разъемы/кабель и механическую часть датчика. Ударопрочность 100 g по EN 60068-2-27 — хороший индикатор того, что кратковременные удары (например, при закусывании продукта или резком стопе) не приведут к немедленной деградации.
Степень защиты IP65 закрывает большинство производственных применений: пыль, брызги, периодическая влажная уборка. Относительная влажность до 90% — не про «погружение», а про работу в сыром помещении без сюрпризов по утечкам и окислению. Температура хранения -40…+100 °C полезна логистически: датчик спокойно переживает склад без климат-контроля и транспортировку зимой/летом.
Подключение и монтаж в шкафу
Подключение — кабель, 8 жил, универсальный, длина 0,5 м. В реальной компоновке это удобно, когда энкодер ставится на двигатель, а дальше вы уходите в клеммную коробку/шкаф через нормальный промышленный кабель и ввод. Короткий «хвост» снижает риск повреждения около корпуса и упрощает сервис: при замене не нужно протягивать всю трассу заново, достаточно перевести жилы на клеммах и восстановить экранирование/землю по месту.
Где 200 имп/об работают лучше всего
Если нужен инкрементальный энкодер с понятной механикой, широким питанием 7…30 V и HTL push-pull для нормальной работы с ПЛК на реальном производстве, DBS36E-BAEJ00200 — рабочий вариант без лишней экзотики.
Запрашивайте подбор по вашему валу/входу ПЛК и схему подключения — сверим частоту, питание и посадку, чтобы поставить и забыть.
- Разрешение200 имп/об
- Температура хранения-40...+100 °C
- СерияDBS36 Core
- Вид подключенияКабель. 8 жил. универсальный. 0.5 m
- Диаметр вала6 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеГлухой полый вал 6 mm
- Напряжение питания7 V ... 30 V
- Относительная влажностьдо 90%
- Рабочая температура-20...+85 °c
- Степень защитыIP65
- Ток нагрузки≤30 mA
- Интерфейс выхода7 V ... 30 V. HTL. Push pull
- Макс. частота≤30 кГц
- Макс. скорость8000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка40 Н
- Осевая нагрузка20 Н
- Ударопрочность100 g (EN 60068-2-27)
- Виброустойчивость20 g. 10-2000 Hz
- Тип энкодераИнкрементальный
