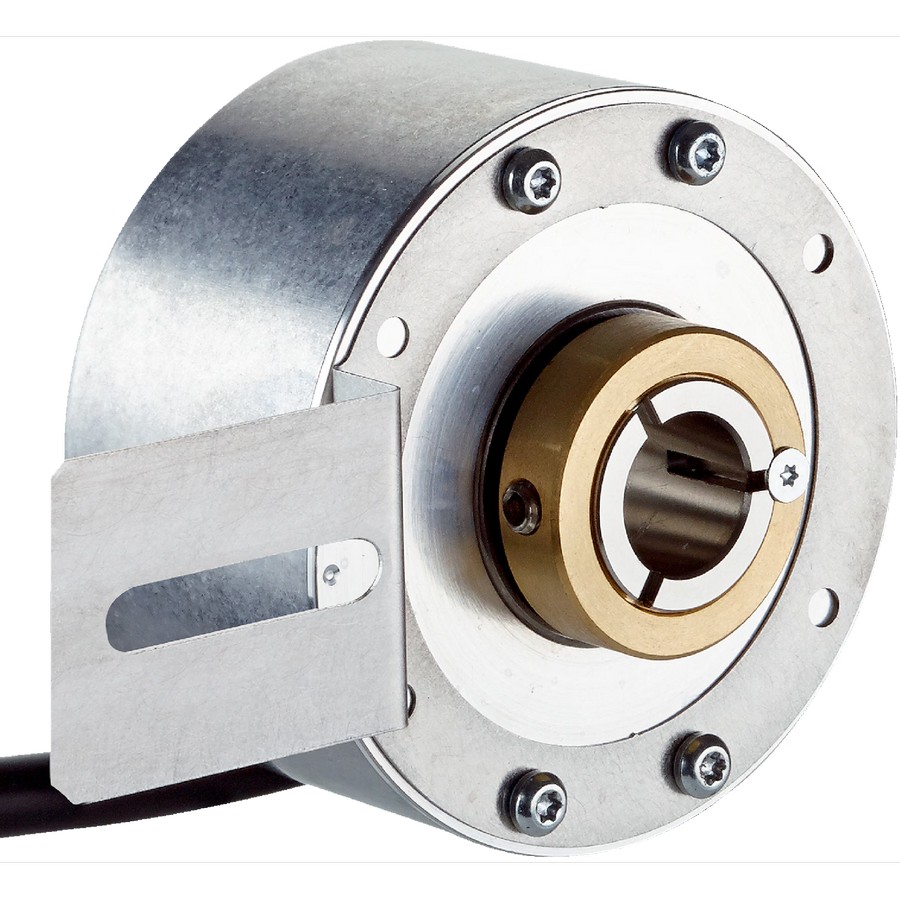

Инкрементальный энкодер SICK DBS60E-B4EKD1024, диаметр 10 мм, разрешение 1024 имп/об
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда нужно «держать ноль» и не терять импульсы
Типовая ситуация на линии: привод крутит вал, ПЛК считает импульсы для синхронизации транспортёра и дозатора, а рядом стоит редуктор, который даёт вибрацию и периодические ударные нагрузки при пусках. В таких условиях энкодер важен не «как датчик скорости», а как источник стабильной обратной связи без дрожания фронтов и без сюрпризов по механике. SICK DBS60E-B4EKD1024 из серии DBS60 Core — как раз про предсказуемость: нормальная механическая база, внятный электрический выход и защита, позволяющая не нянчиться с устройством на реальном производстве.
Механика: глухой полый вал 10 мм и что это даёт
Исполнение с глухим полым валом под 10 мм удобно, когда энкодер ставится напрямую на вал двигателя/редуктора без муфт и лишних биений. Чем меньше механических переходников — тем меньше накопленная погрешность и тем проще монтаж. Вал из нержавеющей стали лучше переносит посадки/съёмы и не так быстро «съедается» при неидеальной центровке.
По нагрузкам: радиальная до 100 Н и осевая до 50 Н — это не приглашение «тянуть за энкодер», а нормальный запас на эксплуатационные перекосы, натяжение ремня вблизи узла, небольшие осевые смещения при терморасширении. На практике эти цифры решают, будет ли энкодер жить годами на агрегате, где идеальной соосности никто не обещал.
Виброустойчивость 30 g (10–2000 Hz) и ударопрочность 250 g по EN 60068-2-27 — полезные параметры для оборудования с жёсткими пусками/остановами: поперечные «тычки» от муфт, удары при зацеплении, резонансы на раме. Энкодер не должен менять поведение после очередной «оплеухи» от механики — здесь запас заложен.
Сигнал: 1024 имп/об и выход HTL push-pull
Разрешение 1024 имп/об — рабочий компромисс для большинства задач позиционирования и измерения скорости. Например, на валу 1 об/с вы получите 1024 имп/с на канал; при квадратурном счёте (A/B) контроллер обычно получает до 4096 отсчётов на оборот. Этого хватает, чтобы уверенно ловить скорость на приводах конвейеров, намотчиков, подающих валов, а также для простых позиционных задач без «ювелирки».
Интерфейс HTL с push-pull выходом ценен в полевых условиях: сигнал устойчивее к помехам на длинном кабеле, допускает разные схемы входов (в пределах логики HTL) и проще переносит «неидеальные» земли. При этом ток нагрузки ≤30 мА — не про «нагрузить лампочкой», а про корректную работу с входами ПЛК/счётчиков и сохранение фронтов. Если на объекте есть частотники и силовые шкафы рядом с трассой датчиков, push-pull обычно прощает больше ошибок в прокладке, чем слабые выходы.
Максимальная частота ≤300 кГц — ключевой параметр для высоких оборотов и быстрого счёта. На 1024 имп/об это даёт запас по скорости считывания, чтобы на реальных 6000 об/мин (рабочая скорость) ПЛК не «захлёбывался» по входной частоте. Максимальная скорость 10000 об/мин полезна как предел для кратковременных режимов и нештатных раскруток — важно, что производитель это допускает, а не «молчит».
Питание, климат и герметичность, которые влияют на простои
Диапазон питания 10…27 V удобен тем, что энкодер спокойно живёт и в 24 В шкафах автоматики, и в системах, где при пусках/просадках напряжение гуляет. Это снижает риск «плавающих» отказов: когда на холостом ходу всё нормально, а под нагрузкой питание проседает и счётчик начинает терять импульсы.
Рабочая температура -20…+85 °C закрывает большинство цеховых задач: от холодных складов до горячих зон рядом с приводами и печами (в пределах здравого монтажа). Хранение -40…+100 °C — плюс для логистики и ЗИП: энкодер можно держать на складе без танцев с климатом. Влажность до 90% — это про реальные моечные/сырьевые зоны, где конденсат и мокрый воздух — обычное дело.
IP67 — практичный уровень защиты, когда корпус и ввод кабеля должны пережить пыль, брызги, периодическую мойку (без фанатизма с направленной струёй под уплотнения). Корпус из алюминия нормально отводит тепло и держит геометрию, если рядом горячий двигатель и ограниченная вентиляция.
Подключение: кабель 8 жил, 1.5 м — меньше разъёмов, меньше отказов
Кабельное подключение (8 жил, универсальный, 1.5 м) в промышленной реальности часто надёжнее разъёмов в зоне вибрации и влаги: меньше контактных пар — меньше окисления и «плавающих» обрывов. 8 жил обычно хватает на A/B, индекс (если используется), питание и экраны/общие — удобно для стандартных схем ввода на высокоскоростные счётчики ПЛК. Длину 1.5 м легко довести до клеммной коробки и дальше уйти стационарным кабелем нужного типа по трассе.
Где энкодер ложится в систему без лишних компромиссов
Если нужен инкрементальный энкодер под вал 10 мм с понятным HTL push-pull сигналом, частотным запасом до 300 кГц и механикой, рассчитанной на вибрацию и удары — DBS60E-B4EKD1024 ставьте в спецификацию и закладывайте под него правильный ввод на высокоскоростной счётчик.
Проверьте тип входов вашего ПЛК/счётчика и закажите SICK DBS60E-B4EKD1024 под монтаж на вал 10 мм — дальше останется только корректно развести кабель и экранирование.
- Разрешение1024 имп/об
- Температура хранения-40...+100 °C
- СерияDBS60 Core
- Вид подключенияКабель. 8 жил. универсальный. 1.5 m
- Диаметр вала10 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеГлухой полый вал
- Напряжение питания10 V ... 27 V
- Относительная влажностьдо 90%
- Рабочая температура-20...+85 °c
- Степень защитыIP67
- Ток нагрузки≤30 mA
- Интерфейс выходаHTL, Push pull
- Макс. частота≤300 кГц
- Макс. скорость10000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка100 Н
- Осевая нагрузка50 Н
- Ударопрочность250 g (EN 60068-2-27)
- Виброустойчивость30 g. 10-2000 Hz
- Тип энкодераИнкрементальный
