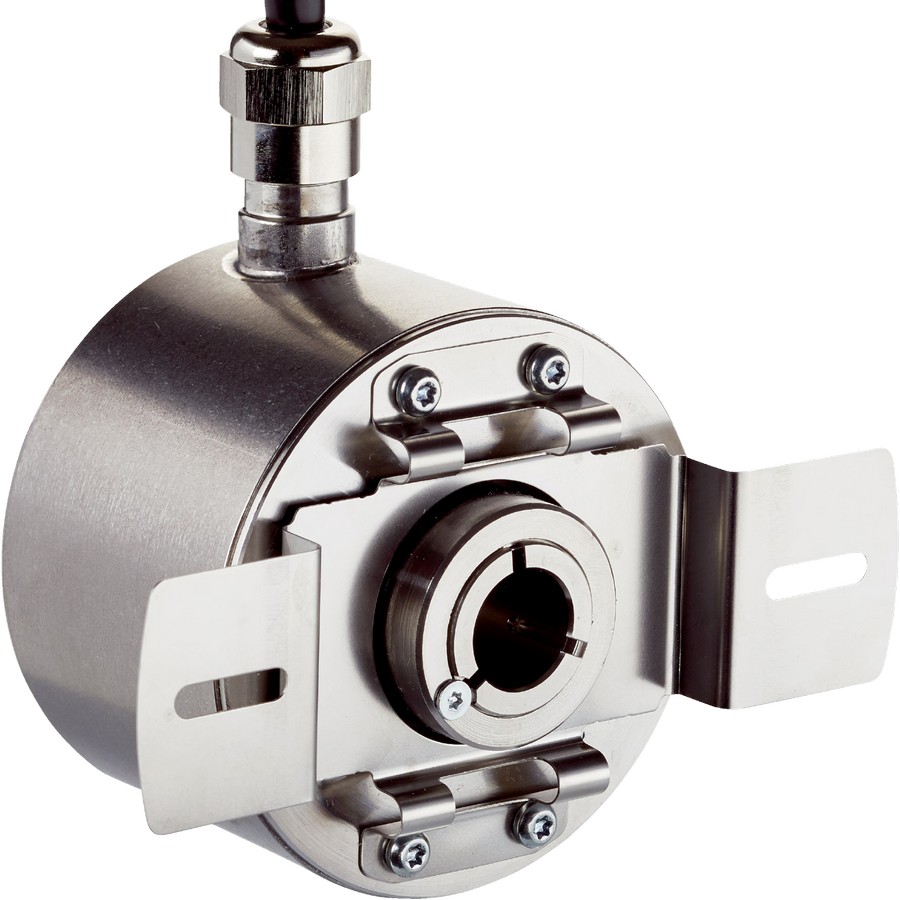

Инкрементальный энкодер SICK DBS60I-BDEC01024, диаметр 10 мм, разрешение 1024 имп/об
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда нужен энкодер, который переживает мойку, вибрацию и не «плывёт» по сигналу
В реальной автоматизации проблемы начинаются не с разрешения, а с условий эксплуатации. Энкодер стоит на валу, рядом редуктор, вибрации от привода, периодическая мойка аппарата пеной и горячей водой, конденсат, иногда солевой туман. В таких местах обычные датчики скорости быстро превращаются в расходник: разъёмы окисляются, вал «съедает» коррозия, появляются пропуски импульсов, а контроллер начинает ловить ложные фронты. SICK DBS60I-BDEC01024 из серии DBS60 Inox как раз про то, чтобы этот сценарий не случился.
Механика: глухой полый вал 10 мм и нержавейка там, где это имеет смысл
Исполнение — глухой полый вал 10 мм. Для монтажника это означает нормальную соосность без плясок с муфтами, компактный узел и меньше точек, где появляется люфт. Вал из нержавеющей стали, корпус — V4A (316L). Это не «красиво в паспорте», а практично: 316L держит агрессивные моющие растворы и влажную среду, где алюминиевый корпус через сезон начинает цвести и терять герметичность по резьбам.
По нагрузкам: радиальная до 100 Н и осевая до 50 Н. Эти цифры важны, когда энкодер ставят не на идеальный лабораторный вал, а на узел с ремнём, небольшим перекосом или тепловыми расширениями. Запас по механике снижает риск преждевременного износа подшипников и появления биения, которое потом «вылезает» в дрожании скорости на ПИД-регуляторе.
Сигнал и совместимость: HTL Push-Pull и частота до 300 кГц
Выходной интерфейс — HTL, push-pull. На практике это удобнее, чем «тонкие» TTL-уровни в длинных трассах: HTL устойчивее к наводкам, а push-pull уверенно формирует фронты и на входах ПЛК, и на счётчиках/модулях высокоскоростного захвата. Ток нагрузки ≤30 мА — типичная величина для корректной работы входов без лишнего нагрева и перегрузки выходного каскада.
Максимальная частота ≤300 кГц — параметр, который часто недооценивают. Если считать: 1024 имп/об на 6000 об/мин дают 1024×6000/60 ≈ 102,4 кГц по каналу A (без учёта x2/x4 декодирования). То есть в рабочем диапазоне остаётся хороший запас по частоте, и энкодер не становится «бутылочным горлом» при ускорениях, когда фронты идут плотнее и входная электроника контроллера начинает ошибаться.
Разрешение 1024 имп/об: золотая середина для скорости и позиционирования
1024 имп/об — не максимализм, а грамотный компромисс. Для задач контроля скорости конвейера, дозирующих шнеков, смесителей или роликовых линий это разрешение даёт достаточно точную обратную связь без перегрузки счётчиков и сети. Мини-пример: на упаковочном автомате по импульсам с энкодера удобно привязывать метку реза или печать к фактическому ходу ленты. 1024 имп/об обычно хватает, чтобы держать стабильную фазировку, не превращая проект в гонку за мегагерцами.
Подключение и сервис: M12, 8-контактный, радиальный разъём
Подключение — разъём M12 на 8 контактов, радиальная ориентация. Это мелочь, пока не начинаешь обслуживать линию в стеснённом шкафу или на машине, где кабель должен уходить вбок, не ломаясь на изгибе. M12 — промышленный стандарт: быстро заменить датчик, проще держать в ЗИПе готовые кабели, меньше шансов на «колхоз» с клеммниками и скрутками. А ещё это предсказуемая герметичность при корректной сборке.
Условия эксплуатации: IP69K, -30…+100 °C и устойчивость к ударам
Степень защиты IP69K — это не просто «от брызг». Это про высоконапорную мойку и горячую воду, когда слабые уплотнения не выживают. Рабочая температура -30…+100 °C позволяет ставить энкодер рядом с горячими зонами оборудования или в холодных помещениях без подогревов и самодельных кожухов. Температура хранения -40…+100 °C полезна для складов и выездных проектов, где датчики могут лежать в машине зимой.
Ударопрочность 250 g по EN 60068-2-27 и виброустойчивость 30 g (10–2000 Hz) — это про реальную механику: редукторы, ударные нагрузки от муфт, резкие пуски/остановы, вибрация от дисбаланса. Чем выше устойчивость, тем меньше шанс, что через пару месяцев появятся «плавающие» ошибки счёта, которые потом ищут неделями как «глюк ПЛК».
Питание и динамика: широкий диапазон и скорость до 10 000 об/мин
Питание 10…27 V закрывает большинство шкафов управления без плясок с отдельными БП: 24 V стандартно, но просадки и наводки в промышленности не редкость. Рабочая скорость 6000 об/мин и максимум 10 000 об/мин дают запас по механике и электронике, если привод в пике раскручивается выше номинала или вы закладываете модернизацию узла.
Коротко по делу, что вы получаете
Если нужен энкодер под жёсткую среду и предсказуемый сигнал на высокоскоростном входе ПЛК — закладывайте SICK DBS60I-BDEC01024 в спецификацию и сразу подберите M12-кабель нужной длины под вашу трассу.
- Разрешение1024 имп/об
- Температура хранения-40...+100 °C
- СерияDBS60 Inox
- Вид подключенияРазъем. M12. 8-контактный. радиальная
- Диаметр вала10 мм
- Материал корпусаНержавеющая сталь V4A (316L)
- Материал валаНержавеющая сталь
- Механическое исполнениеГлухой полый вал 10 mm
- Напряжение питания10 V ... 27 V
- Относительная влажностьдо 90%
- Рабочая температура-30...+100 °c
- Степень защитыIP69K
- Ток нагрузки≤30 mA
- Интерфейс выходаHTL, Push pull
- Макс. частота≤300 кГц
- Макс. скорость10000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка100 Н
- Осевая нагрузка50 Н
- Ударопрочность250 g (EN 60068-2-27)
- Виброустойчивость30 g. 10-2000 Hz
- Тип энкодераИнкрементальный
