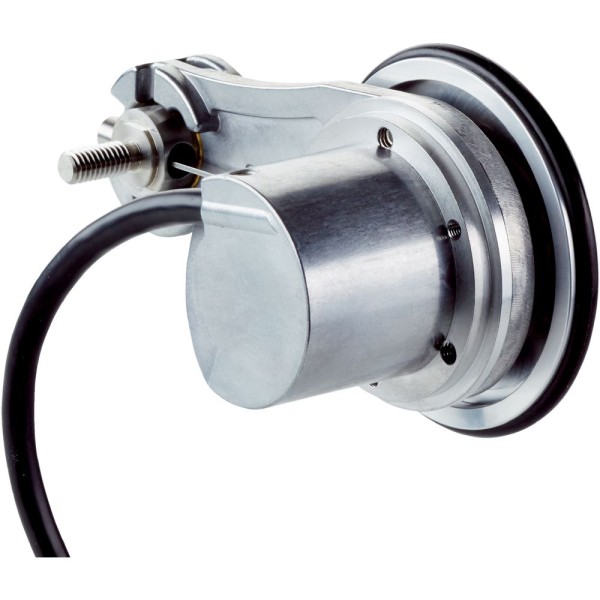

DBV50E-22AKB2000 роликовый энкодер SICK

В цеху измерение длины по движущемуся материалу почти всегда упирается в одно и то же: проскальзывание, вибрации, влажность и монтаж, который живет своей жизнью. Роликовый энкодер DBV50E-22AKB2000 роликовый энкодер SICK мы обычно закладываем туда, где нужен предсказуемый инкрементальный сигнал по реальной протяжке - на транспортере, при перемотке, на подающих роликах, в линиях резки и маркировки. Устройство снимает импульсы с мерного колеса и дает ПЛК понятную дискретную картину перемещения без сложной оптики и камер.

SICK DBV50E-22AKB2000 в задачах измерения протяжки

Серия DBV50 Core рассчитана на эксплуатацию не в лаборатории, а в нормальной промышленной среде. Пружинный кронштейн делает то, что на практике экономит часы наладки: держит контакт мерного колеса с поверхностью при небольших биениях, овальности и неидеальной геометрии продукта. Это особенно заметно на конвейерах с швами ленты, на резинотканевых полотнах, на кабеле или профиле с периодическими утолщениями.

Разрешение 10 мм - это не абстрактная цифра, а шаг, с которым вы будете принимать решения в логике. Для типовых операций отреза, укладки и этикетирования этого достаточно, при этом уменьшается риск перегрузить входы высокими частотами и поймать паразитные фронты на длинной проводке.

Как сигнал RS-422 помогает в реальной проводке

Выход RS-422 при питании 4,5-5,5 V хорошо себя ведет там, где рядом частотники, сервоприводы и силовые пучки. Дифференциальная передача проще переживает наводки, и по опыту дает меньше ложных срабатываний на высоких скоростях. Это напрямую влияет на стабильность счетчика в ПЛК и на повторяемость длины: если импульсы не теряются и не удваиваются, не придется городить программные фильтры и компенсаторы.

Максимальная частота 300 кГц оставляет запас по быстродействию для динамичных линий. На быстрых транспортерах и намотчиках важен именно запас: когда скорость плавает, а оператор добавляет прижим, частота импульсов меняется скачками, и устройство не должно становиться узким местом.

Механика DBV50E-22AKB2000 SICK и контакт с материалом

Мерное колесо с окружностью 200 мм удобно тем, что масштабирование в контроллере получается наглядным: один оборот - фиксированная длина, а дальше вы просто считаете импульсы. Поверхность колеса выполнена с O-образным кольцом NBR70 - это практичный компромисс между сцеплением и износом. На гладких пленках и окрашенных поверхностях такое покрытие обычно держит контакт лучше, чем жесткий пластик, и меньше травмирует материал.

Отдельно обращаем внимание на ограничение по усилию прижатия. Когда механики пытаются победить проскальзывание грубым увеличением прижима, начинает страдать подшипниковый узел и растет износ кольца. Здесь правильнее работать настройкой кронштейна, чистотой поверхности и подбором точки контакта. Конструктив с валом из нержавеющей стали и корпусом из алюминия нормально переносит регулярные мойки и перепады температуры, но механическую перегрузку никто не отменял.

Надежность по среде: IP65, вибрации и температурные режимы

IP65 и допустимая влажность до 90% закрывают большинство задач на участках, где есть пыль, аэрозоли и периодическая влажная уборка. Для нас важнее, что устройство рассчитано на вибрации до 20 g в широком диапазоне частот и удары до 100 g. На практике это означает, что энкодер не разваливается от жизни на раме транспортера, рядом с пневмоударом, либо на станине, где постоянная микровибрация от редукторов и роликов.

Температурный диапазон эксплуатации от -20 до +85 °C помогает не думать о сезонности в неотапливаемых зонах и о нагреве в шкафах и кожухах. Если линия стоит у ворот или в зоне разгрузки, мы не раз видели, как обычные датчики начинают плыть по параметрам при холодных пусках. Здесь запас по температуре снижает количество непредсказуемых отказов и разъездов длины в первые минуты работы.

Подключение и интеграция в шкаф управления

Подключение выполнено кабелем на 8 жил, длина 1,5 м - удобный вариант, когда энкодер стоит на подвижном кронштейне и нужно аккуратно завести трассу в кабель-канал без лишних разъемов в зоне вибрации. Мы обычно рекомендуем сразу закладывать нормальную развязку по земле и прокладку дифференциальных линий отдельным жгутом от силовых цепей. Так вы используете преимущества RS-422 по назначению.

Номинальный ток небольшой, но питание 5 V требует дисциплины: проверяйте падение напряжения на трассе, особенно если ставите распределительные коробки и длинные удлинители. При пограничном питании любая просадка на старте привода может выглядеть как редкие сбои счета, которые сложно поймать в диагностике.

• Типовые применения: измерение длины ленты, кабеля, профиля; синхронизация реза; контроль подачи в печатных и упаковочных линиях; учет метража на перемотке.
• Практический плюс: пружинный кронштейн и контактное колесо позволяют работать с материалом, который невозможно или дорого измерять оптически.
• Инженерный результат: стабильный счет импульсов на скорости и в помеховой среде, меньше времени на отладку фильтров и компенсаций.

Если нужен предсказуемый контроль протяжки и надежная интеграция в ПЛК по дифференциальному интерфейсу, закладывайте DBV50E-22AKB2000 и присылайте схему подключения - мы проверим по месту питание, входы счетчика и условия прижима.
