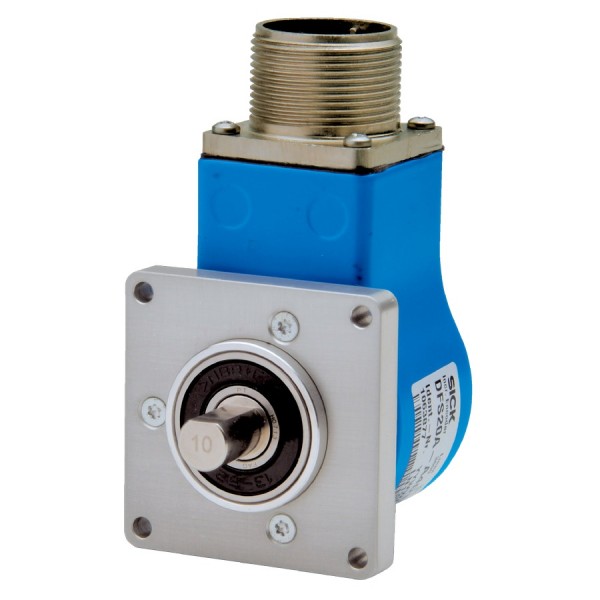

Инкрементальный энкодер SICK DFS25A-A2AA2005000
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда в приводе важны не «импульсы вообще», а реальная динамика
В типовой задаче — сервопривод/частотник + механика с люфтами + контроллер, считающий скорость и путь — энкодер часто становится узким местом. На бумаге «5000 имп/об» есть у многих, но на машине всплывают частота фронтов, устойчивость к помехам, биение вала, вибрация от редуктора и банальная влажность в шкафу/на линии. SICK DFS25A-A2AA2005000 из серии DFS2x — как раз из тех датчиков, которые нормально живут в промышленной эксплуатации, когда привод крутится быстро, а простои стоят дороже железа.
Сигнальная часть: TTL/RS‑422 и частота до 820 кГц
Выходной интерфейс — TTL/RS‑422 при питании 4,5…5,5 V. На практике это означает две вещи. Первое: понятные уровни для PLC/счётчиков/сервоусилителей, рассчитанных на 5‑вольтовую логику. Второе (и более важное): RS‑422 — это дифференциальная передача, которая заметно устойчивее на реальном производстве, особенно если кабель идёт рядом с силовыми, а рядом работает сварка, частотники или длинные линии к распределённому I/O.
Максимальная выходная частота 820 кГц — параметр, который спасает от «потери импульсов» на высоких оборотах. При разрешении 5000 имп/об и скоростях до 9000 об/мин фронтов становится много; если электроника энкодера или входной модуль не тянет по частоте, счётчик начинает врать по скорости и положению. Здесь запас по частоте позволяет уверенно работать как на рабочих 6000 об/мин, так и при пиковых режимах.
Разрешение 5000 имп/об и что оно даёт в механике
5000 имп/об — это не про «точность до микрон», а про дискретизацию в контуре и плавность регулирования. Пример из практики: на подаче конвейера с роликом и редуктором при низких скоростях грубое разрешение даёт ступенчатую оценку скорости, из-за чего ПИД начинает поддёргивать. Более мелкий шаг по импульсам снижает квантизацию и помогает держать стабильный момент/скорость, особенно на разгонах/торможениях.
Механика: сплошной вал 3/8", квадратный фланец, нагрузки
Исполнение — сплошной вал с квадратным фланцем. Вал 3/8" (типовой размер под соответствующие муфты), материал — нержавеющая сталь 1.4305. Нержавейка здесь важна не «для красоты»: на линиях с охлаждающей эмульсией, моющими растворами и перепадами температуры обычная сталь быстро ловит коррозию на посадочных поверхностях, а дальше начинается биение и ускоренный износ подшипников.
Допустимые нагрузки: радиальная 80 Н и осевая 40 Н. Это не призыв «нагружать вал как угодно», а ориентир, что датчик выдержит нормальную монтажную жизнь: небольшую несоосность, реакцию муфты, вибрации от ремня/редуктора. В реальности правильная схема — эластичная муфта и контроль соосности, но запас по нагрузкам добавляет стойкости к человеческому фактору при сборке.
Защита от среды: IP65 по валу и IP67 по корпусу
Разделение степеней защиты выглядит мелочью, но на практике вал — самое уязвимое место у энкодеров. IP65 на валу означает защиту от пыли и струй, а IP67 по корпусу — нормальную стойкость к кратковременному погружению/заливам. Для участков, где датчик стоит низко и может получать «душ» от мойки или СОЖ, это критично: не приходится городить кожухи из подручных материалов и потом ловить конденсат внутри.
Допустимая влажность до 90% — ещё один приземлённый параметр. В цехах с перепадами температуры и влажности (утренние пуски, остановы, открытые ворота) электроника страдает не от «воды по паспорту», а от конденсации и токов утечки. Чем лучше исполнение корпуса и разъёмов, тем меньше сюрпризов на пуске.
Устойчивость к ударам и вибрациям: не для стенда, а для станка
Виброустойчивость 30 g в диапазоне 10–2000 Hz (EN 60068‑2‑6) и ударопрочность 100 g, 11 ms (EN 60068‑2‑27) — это про работу на реальных механизмах: редукторы с вибрацией, эксцентриковые нагрузки, резкие реверсы, транспортные удары при монтаже. Когда энкодер стоит на двигателе, закреплённом на раме, и рядом «гуляет» механика, такие параметры напрямую влияют на срок службы и стабильность сигналов.
Температурный диапазон и питание
Рабочая температура −30…+85 °C, хранение −40…+100 °C. Это удобно, когда оборудование стоит в неотапливаемых зонах, на складах, на уличных участках под кожухом или в шкафах, где летом легко выходит за +50 °C. Питание 4,5…5,5 V и потребление до 0,7 Вт — типовой 5‑вольтовый датчик без лишних требований к БП, но с понятной дисциплиной по стабилизации и разводке земли (особенно при использовании TTL).
Подключение и монтажная дисциплина
Подключение — разъём MS, 10‑контактный, осевой. В эксплуатации это удобнее «хвоста» кабеля: быстрее замена, меньше риска повредить ввод, проще организовать сервисный запас. Для стабильной работы по RS‑422 имеет смысл сразу закладывать витые пары под A/A̅, B/B̅ (и при необходимости Z/Z̅), нормальный экран и корректное заземление по месту — тогда энкодер раскрывает свои преимущества по помехоустойчивости.
Если нужен инкрементальный энкодер под быстрые приводы с честной частотой, нормальной механикой и защитой от цеховой среды — закладывайте SICK DFS25A-A2AA2005000 в спецификацию и согласуйте распиновку/входной интерфейс вашего контроллера перед заказом.
- Разрешение5000 мм
- Влажность90%
- Температура хранения-40...+100 °C
- СерияDFS2x
- Вид подключенияРазъем, MS, 10-контактный, осевая
- Диаметр вала3/8 мм
- Материал корпусаАлюминий
- Материал валаНержавеющая сталь 1.4305
- Механическое исполнениеСплошной вал, Квадратный фланец
- Напряжение питания4,5 V ... 5,5 V
- Рабочая температура-30...+85 °c
- Степень защитыIP65 (вал), IP67 (корпус)
- Номинальный ток≤0,7 Вт
- Интерфейс выхода4,5 V ... 5,5 V, TTL, RS-422
- Макс. частота820 кГц
- Макс. скорость9000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка80 Н
- Осевая нагрузка40 Н
- Ударопрочность100 g, 11 ms (EN 60068-2-27)
- Виброустойчивость30 g, 10-2000 Hz (EN 60068-2-6)
- Тип энкодераИнкрементальный
