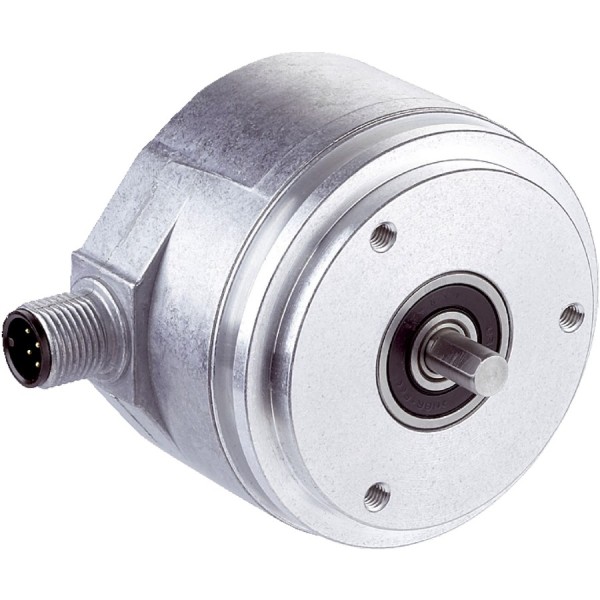

Инкрементальный энкодер SICK DFS60B-S1EC00700

Когда нужна стабильная обратная связь по скорости и положению

В реальной автоматизации энкодер чаще всего «умирает» не от износа оптики, а от вибрации, перекоса муфты, сырости в клеммной коробке и наводок по кабелю. Инкрементальный энкодер SICK DFS60B-S1EC00700 как раз рассчитан на такие условия: его ставят на приводы транспортеров, роликовые столы, намотчики, дозаторы, оси позиционирования с серводрайвом и обычным частотником — там, где нужен честный импульсный сигнал без сюрпризов при пусках/торможениях.

Механика: вал, нагрузки и выживаемость на оборудовании

Исполнение — сплошной вал с сервофланцем (6 mm x 10 mm). Диаметр вала 6 мм — типовой размер под распространённые муфты и шкивы, что упрощает механику при замене. Вал из нержавеющей стали — практичный плюс на линиях с мойкой, в пищевке и в цехах с агрессивной пылью: коррозия посадки и «прикипание» муфты встречаются реже.

По допустимым нагрузкам: радиальная до 80 Н и осевая до 40 Н. Это важно не «на бумаге», а когда на вал попадает боковая сила от ремня/цепи или от несоосности. Если энкодер регулярно работает на грани по нагрузке, у него растёт люфт подшипников — и дальше начинаются дрожащие импульсы, пляшущая скорость в ПИД-регуляторе и непойманные метки. Здесь запас по механике заметно повышает ресурс.

Виброустойчивость 30 g (10–2000 Hz) и ударопрочность 100 g, 6 ms по EN 60068-2-27 — это как раз про установки с редукторами, дробилками, эксцентриковыми механизмами, где «мелкая» вибрация присутствует постоянно. Энкодер не должен терять фазировку каналов A/B и не должен давать пропуски фронтов на высоких частотах — иначе счётчик в ПЛК начинает ошибаться.

Электрика и сигналы: HTL Push-Pull в промышленных шкафах

Выходной интерфейс — HTL, push-pull. На практике это удобный вариант для большинства ПЛК/счётчиков/частотников: сигнал амплитудный, устойчивый к умеренным наводкам, допускает более «земные» кабельные трассы по сравнению с TTL, и нормально переживает типичные ошибки коммутации. Ток нагрузки ≤30 mA — стандартный уровень для входов высокоскоростного счёта.

Питание 10…32 V — широкое окно под 24 В шкафную автоматику, включая случаи, когда питание «гуляет» из‑за длинных линий или просадок при пуске контакторов. Это снижает количество странных неисправностей вида «на холодную запускается, на горячую — нет».

Максимальная частота выходных импульсов ≤820 кГц — параметр, который многие недооценивают. Он определяет, сможет ли энкодер отдать корректные фронты на высоких оборотах и при выбранном разрешении. Для привода, который разгоняется до 6000 об/мин (рабочая скорость) и может доходить до 9000 об/мин, частотный запас критичен: иначе на пике скорости вы получите срыв подсчёта, а дальше — накопленную ошибку по длине/углу.

Разрешение и практическая точность на линии

Разрешение 700 (как правило, речь о 700 имп/об для инкрементального исполнения серии DFS60). В прикладных задачах это компромисс между точностью и требовательностью к входам ПЛК. Пример: на подающем валу с окружностью 200 мм 700 имп/об дают порядка 0,286 мм на импульс (без учёта умножения по фронтам). Для задач типа контроля проскальзывания, поддержания скорости ленты, синхронизации с печатью/маркировкой этого достаточно, при этом высокоскоростной вход не перегружается лишней частотой.

Если же вы делаете позиционирование с интерполяцией по A/B и используете учет по четырём фронтам, фактическое «шаговое» разрешение по счёту возрастает. Но важно помнить: точность в системе определяется не только импульсами, а ещё люфтами механики, упругостью ремня, качеством муфты и настройкой фильтров входа.

Монтаж и подключение: M12 и сервисная пригодность

Подключение — разъём M12, 8-контактный, радиальный. В цехе это означает две вещи. Первое: быстрый демонтаж без перекоммутации клемм и без риска перепутать жилы при аварийной замене. Второе: стабильность контакта при вибрации, если использовать нормальный промышленный кабель и правильно разгрузить его по натяжению. Радиальный вывод удобнее, когда энкодер стоит впритык к стенке или в кожухе, где нет места под прямой разъём.

Условия эксплуатации: температура, влажность, защита корпуса

Корпус алюминиевый — разумный баланс массы и теплоотвода. Степень защиты IP67 — рабочая история для запылённых участков и зон с периодической влажной уборкой: при условии целых уплотнений и корректно подобранного ответного разъёма. Допустимая влажность до 90% и температурный диапазон -30…+100 °C (хранение -40…+100 °C) закрывают большинство типовых производств: от холодных складов до горячих зон рядом с сушками/печами, где внутри шкафов часто перегрев, а на оборудовании — перепады.

Практический момент: при работе на верхней границе температуры особенно важны кабель, гермовводы и отсутствие натяга на разъёме M12. В отказах «по месту» часто виноват не энкодер, а растрескавшаяся изоляция или подсос влаги в соединителе.

Почему серия DFS60 обычно выбирается без лишних экспериментов

DFS60 — это класс энкодеров, который хорошо ложится на стандартные схемы: высокоскоростной счёт в ПЛК, обратная связь по скорости на частотнике, контроль длины в резке «влет», синхронизация двух валов через сравнение частоты/фазы. HTL push-pull плюс питание 10–32 V обычно минимизируют «зоопарк» преобразователей уровней и танцы с экранированием, а механическая стойкость снижает количество остановов из‑за плавающей диагностики.

Если вам нужен инкрементальный датчик скорости/положения под 24 В с нормальной механикой, IP67 и частотным запасом до 820 кГц — закладывайте SICK DFS60B-S1EC00700 в спецификацию и подберите к нему корректную муфту и M12‑кабель под условия цеха.
