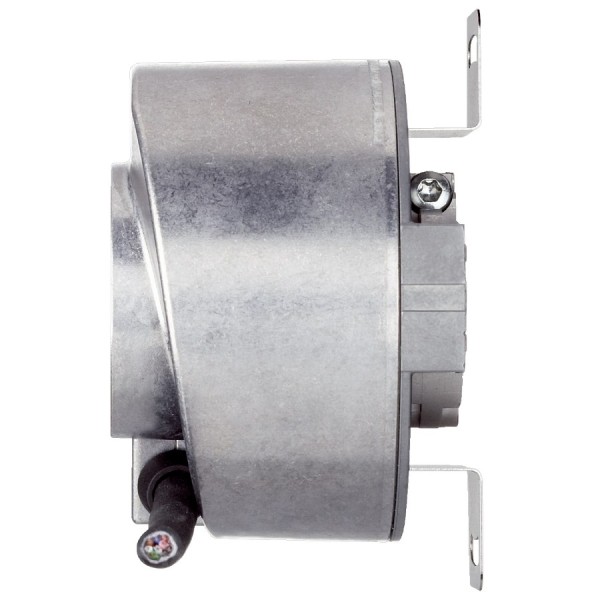

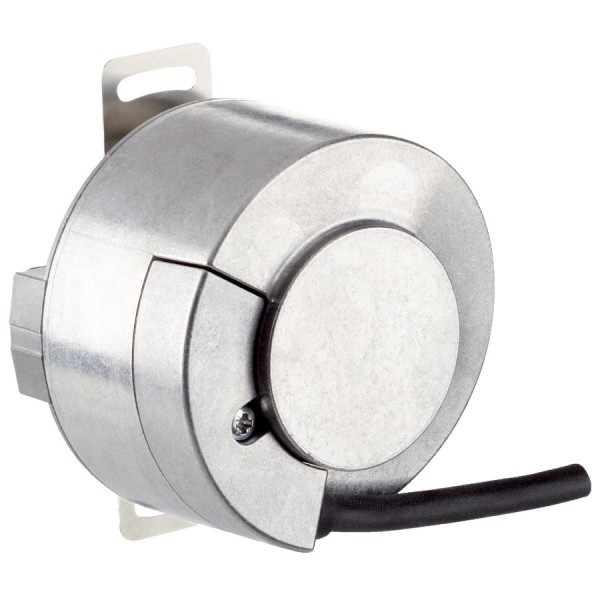

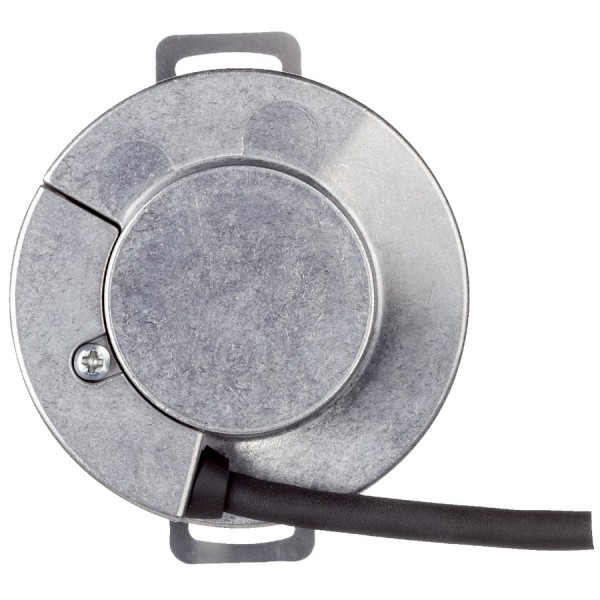

Инкрементальный энкодер SICK DFS60E-BACK01000

Когда «плывёт» скорость и сбивается позиция

В реальных линиях проблема редко в контроллере — чаще в датчике обратной связи. Чуть люфтнул привод, ловим наводки от частотника, кабель уложили рядом с силовыми жилами — и на ПЛК уже «дребезг» по импульсам, скачки скорости, неправильная отработка меток. Инкрементальный энкодер SICK DFS60E-BACK01000 как раз из тех устройств, которые ставят туда, где важны стабильные фронты, повторяемость и понятная механика монтажа без плясок с переходниками.

Электрика и сигнал: зачем здесь TTL/RS-422

Выходной интерфейс TTL, RS‑422 — практичное решение для промышленной среды. RS‑422 по сути подразумевает дифференциальную передачу: контроллер видит разность сигналов A/Ā, B/B̄ (и, как правило, нулевую метку Z), а не «уровень относительно земли». Это заметно повышает помехоустойчивость на длинных трассах и рядом с силовой коммутацией. На линиях с сервоприводами и ПЧ это критично: меньше ложных срабатываний, стабильнее расчёт скорости по частоте импульсов, проще выдерживать допуски по синхронизации.

Максимальная частота ≤300 кГц — параметр, который часто недооценивают. Он напрямую ограничивает предельную скорость счёта входа энкодера. Если у вас, например, 1000 имп/об и вал 6000 об/мин, получаем 1000×6000/60 = 100 кГц по каналу A. С запасом укладываемся в 300 кГц, значит контроллер/счётчик не будет «проглатывать» импульсы при разгонах и на высоких оборотах. Для задач стабилизации скорости конвейера, дозаторов, намотчиков это важнее, чем «просто высокое разрешение».

Питание 10…32 V: удобство для щитов и распределённых систем

Диапазон питания 10…32 V закрывает типовые 24 VDC шкафные системы и ситуации, когда по месту возможны просадки из-за длинных линий или пусковых токов. В эксплуатации это означает меньше сюрпризов при пуске зимой или при работе от удалённого источника питания в распределённой архитектуре (шкаф + полевые боксы).

Ток нагрузки ≤30 mA — полезная цифра для расчёта суммарного потребления датчиков на линии питания, особенно когда энкодеров несколько и питание разведено через клеммники/предохранители. Меньше нагрев, меньше падение напряжения на длинных трассах.

Механика: глухой полый вал 6 мм и нагрузки

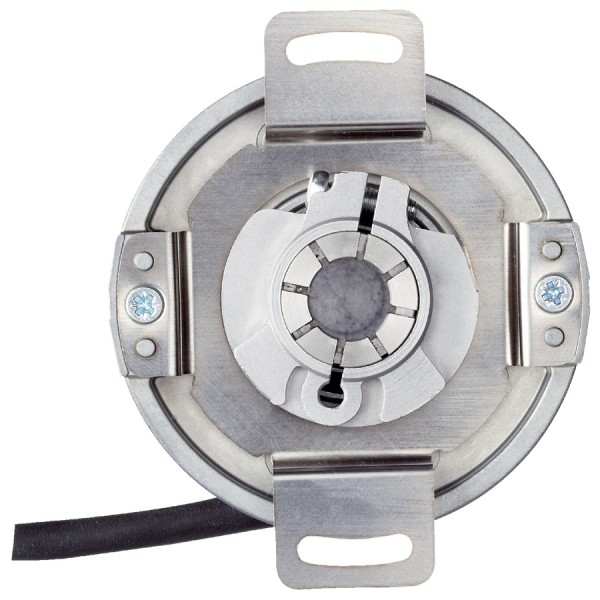

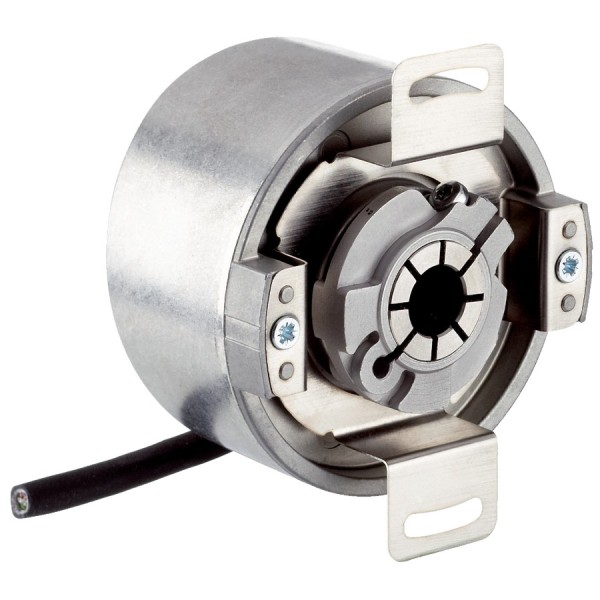

Исполнение — глухой полый вал 6 мм. Такое крепление обычно выбирают, когда нужно минимизировать ошибки от соосности и упростить монтаж на вал двигателя/редуктора: посадили, затянули, не городим муфту и лишние опоры. Диаметр 6 мм — распространённый размер для компактных приводов и редукторов, где каждый миллиметр по габаритам важен.

Допустимые нагрузки: радиальная 80 Н и осевая 40 Н. Это не «прочность ради прочности», а страховка от реальности: небольшая несоосность, вибрация от механизма, неидеальная посадка — всё это нагружает подшипниковый узел. Когда нагрузочные параметры известны, можно заранее оценить риски по ресурсу и не ставить энкодер в схему, где его будет постоянно «выкручивать» ремнём или кривой муфтой.

Материал вала — нержавеющая сталь, корпус — алюминий. На практике это сочетание нормально переживает периодическую мойку, влажный воздух и типовую «цеховую химию» (аэрозоли СОЖ, лёгкие щёлочи), если не превращать обслуживание в пескоструй.

Скорость и разрешение: как это работает на станке и на линии

Рабочая/максимальная скорость 6000 об/мин позволяет ставить энкодер не только на тихоходные конвейеры, но и на быстродействующие узлы: подающие ролики, мерные колёса, приводы намотки. Разрешение 1000 (в спецификациях встречается как 1000 имп/об) — практичный компромисс: достаточно для точного расчёта скорости и для позиционирования с разумной дискретностью, при этом не перегружаются быстрые входы ПЛК и не растут требования к частоте счёта.

Мини-пример: для подачи материала с роликом 100 мм по окружности один оборот даёт ~314 мм перемещения. При 1000 имп/об получаем шаг порядка 0,314 мм на импульс (без учёта умножения по фронтам). Этого обычно достаточно для резки по длине, этикетировщиков, простых осей без сервопозиционирования.

Защита и стойкость: вибрации, удары, влажность

Степень защиты IP65 — это про пыль и струи воды с направления, а не про погружение. В типовой эксплуатации на линии IP65 закрывает большинство задач: пыль от упаковки/древесины, брызги, периодическая влажная уборка. Влажность до 90% — важный ориентир для цехов с паром, моечными зонами и сезонными перепадами.

Виброустойчивость 20 g (10–2000 Hz) и ударопрочность 50 g, 6 ms по EN 60068-2-27 — то, что реально спасает на прессах, вибропитателях, на транспортёрах с «жёсткой» рамой и неидеальными подшипниками. Энкодер может быть электрически хорошим, но если механика не держит вибрацию — вы получите плавающую фазу, износ подшипников и периодические отказы.

Температуры и подключение: что важно монтажнику

Рабочий диапазон 0…+85 °C — нормальный запас для шкафов рядом с приводами и для тёплых зон оборудования. Температура хранения -40…+100 °C полезна для логистики и складов: датчик переживёт транспортировку зимой и жаркие контейнеры летом без деградации, если соблюдать базовую упаковку.

Подключение — кабель, 8 жил, универсальный, длина 1,5 м. В поле это ускоряет монтаж: меньше разъёмных соединений — меньше точек потенциального отказа от вибрации и окисления. 8 жил обычно хватает на каналы A/B/Z и питание с общими проводами, удобно заводить на высокоскоростные входы ПЛК, счётчики или модуль движения. При прокладке рядом с силовыми кабелями всё равно держите дистанцию и используйте правильное заземление экрана на стороне шкафа — дифференциальный RS‑422 многое прощает, но физику не отменяет.

Если нужна стабильная обратная связь по скорости/перемещению в промышленной среде без «танцев» с помехами и механикой, берите SICK DFS60E-BACK01000 и закладывайте его в проект по месту — с проверкой частоты счёта и посадки на вал.
