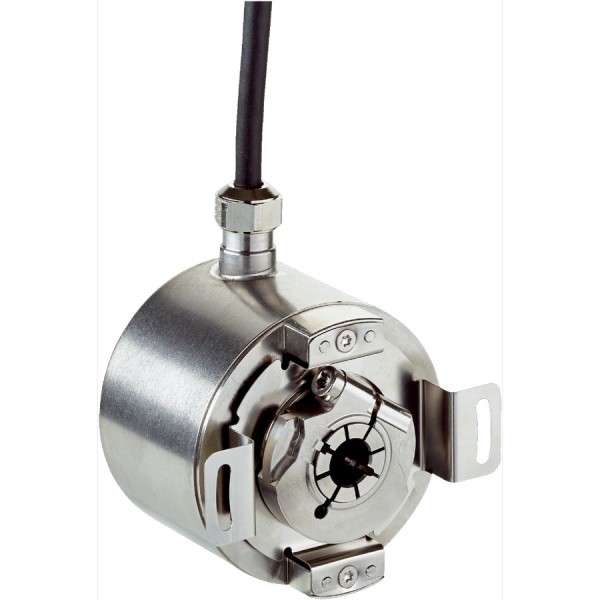

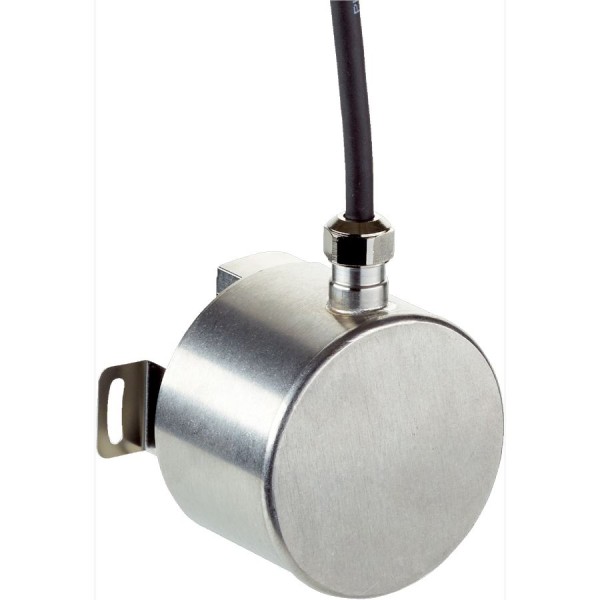

Инкрементальный энкодер SICK DFS60I-BDPC32678
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда нужен энкодер, который переживает мойку, вибрацию и «живую» механику
Типовой сценарий на производстве: линия останавливается не из‑за контроллера или привода, а из‑за «мелочей» — датчик скорости начал ловить помехи, разъём окислился после санитарной мойки, вал получил удар при обслуживании, и обратная связь по оборотам стала нестабильной. Инкрементальный энкодер SICK DFS60I-BDPC32678 как раз про такие условия: нержавейка по корпусу и валу, герметичность IP67, широкий диапазон питания и выход, который можно подружить и с TTL, и с HTL.
Механика и материалы: почему Inox серия реально экономит время на простоях
Серия DFS60 Inox выполнена из нержавеющей стали V2A — и корпус, и вал. В реальной эксплуатации это означает устойчивость к влажной среде, моющим растворам, конденсату и «случайным» попаданиям агрессивных веществ, где алюминиевый корпус быстро теряет внешний вид и герметичность на вводах.
Исполнение — глухой полый вал 10 мм. Такой вариант обычно выбирают, когда важно убрать лишнюю муфту/переходник и минимизировать биение: вал надевается на приводной шток/ось, а фиксация выполняется штатными элементами крепежа. На конвейерах и упаковочных машинах это заметно снижает риск микроскольжения, которое потом вылезает в дрожании скорости и «плавающих» метках.
Допустимые нагрузки: радиальная до 80 Н, осевая до 40 Н. Это не «для красоты в паспорте» — это прямое указание, насколько энкодер прощает неидеальную центровку, натяжение ремня, перекос муфты или удар при замене подшипника рядом стоящего узла. Чем ближе реальная механика к этим пределам, тем важнее правильно организовать опору и не тащить энкодер в роль подшипникового узла.
Сигналы и питание: TTL/HTL и широкий диапазон напряжений в одном корпусе
Выходной интерфейс у DFS60I-BDPC32678 — программируемый TTL/HTL, питание 4,5…32 V. Для интегратора это удобная страховка: один и тот же энкодер можно посадить на 5 В вход высокоскоростного счётчика ПЛК (TTL), либо на 24 В вход частотника/ПЛК в «полевом» исполнении (HTL), где длинные линии и индустриальные помехи — норма. На практике это уменьшает количество вариантов на складе и снижает риск ошибки при замене «ночью в выходной».
Подключение — разъём M12, 8‑контактный, радиальная разводка. M12 в цехе — это не мода, а ремонтопригодность: кабель можно быстро заменить без вскрытия корпуса и без пайки. Радиальный вывод удобен там, где мало места по оси, например, на компактных приводных головках и в узлах с защитными кожухами.
Динамика: частота 820 кГц и скорость до 6000 об/мин без потери импульсов
Максимальная частота 820 кГц важна не сама по себе, а в связке «скорость + разрешение + вход ПЛК». Чем выше частота, тем меньше вероятность, что при разгонах/торможениях счётчик начнёт пропускать фронты и у вас появится накопленная ошибка по длине/углу. Рабочая скорость 6000 об/мин закрывает типовые задачи приводов, шпинделей вспомогательных механизмов, роликовых транспортёров, дозаторов, где нужно уверенно считать импульсы на быстрых переходных процессах.
Разрешение указано как 32678 (по спецификации изделия). На прикладном уровне это означает возможность точнее отрабатывать позиционирование и синхронизацию: например, при резке «в лет» или при печати метки на движущейся плёнке шаг регулирования будет более мелким, а значит — меньше «ступенька» по скорости и точнее привязка к событию датчика метки.
Защита от среды и механических воздействий: не только IP67
Степень защиты IP67 — это уверенная работа при пыли и кратковременном погружении, что для моечных участков и открытых линий часто критично. Дополнительно заявлена работа при влажности до 90% — полезно для холодильных зон и помещений с постоянной конденсацией на оборудовании.
Температурные режимы: рабочий диапазон -30…+100 °C, хранение -40…+100 °C. Это помогает не только на улице или в горячих зонах, но и при нестабильной вентиляции шкафов, когда летом внутри реально поднимается температура, а зимой оборудование стартует «с минуса».
По механике: виброустойчивость 10 g в диапазоне 10–2000 Hz (EN 60068-2-6) и ударопрочность 100 g, 6 ms (EN 60068-2-27). В реальном цехе это означает, что энкодер переживёт вибрацию от редуктора, резонансы на раме, а также типовые удары при неаккуратной сборке или при срабатывании механического упора. Важно: эти цифры не отменяют необходимости нормальной центровки и фиксации кабеля, но дают запас по «человеческому фактору».
Энергопотребление и тепловой режим
Потребление ≤0,7 Вт — небольшой, но практичный плюс: меньше саморазогрев, выше стабильность параметров и меньше требований к тепловому режиму в закрытых кожухах. На длинных линиях с несколькими датчиками это также упрощает расчёт питания и падения напряжения.
Если нужен инкрементальный датчик оборотов/позиции в нержавеющем исполнении с IP67, M12 и универсальным TTL/HTL выходом под 4,5…32 В — закладывайте SICK DFS60I-BDPC32678 в проект и уточняйте совместимость по входной частоте вашего ПЛК/привода.
Запросите подбор и схему подключения под ваш контроллер и длину кабеля — чтобы на пусконаладке не ловить пропуски импульсов и наводки.
- Разрешение32678 мм
- Влажностьдо 90%
- Температура хранения-40...+100 °C
- СерияDFS60 Inox
- Вид подключенияРазъем, M12, 8-контактный, радиальная
- Диаметр вала10 мм
- Материал корпусаНержавеющая сталь V2A
- Материал валаНержавеющая сталь V2A
- Механическое исполнениеГлухой полый вал 10 mm
- Напряжение питания4,5 V ... 32 V
- Рабочая температура-30...+100 °c
- Степень защитыIP67
- Номинальный ток≤0,7 Вт
- Интерфейс выхода4,5 V ... 32 V, TTL, HTL, программируемый
- Макс. частота820 кГц
- Макс. скорость6000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка80 Н
- Осевая нагрузка40 Н
- Ударопрочность100 g, 6 ms (EN 60068-2-27)
- Виброустойчивость10 g, 10-2000 Hz (EN 60068-2-6)
- Тип энкодераИнкрементальный
