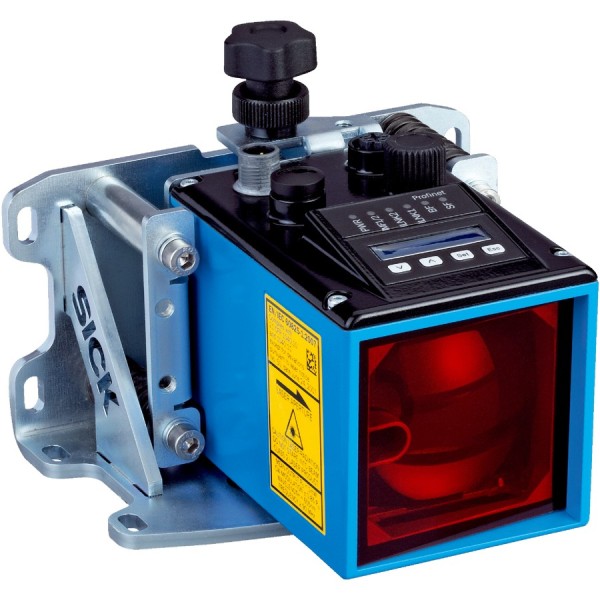

Лазерный датчик расстояния SICK DL100-23HA2103

Когда нужна дистанция в метрах, а не «примерно рядом»

В реальной автоматизации часто упираемся не в сам факт наличия объекта, а в точное значение расстояния до него. Например: позиционирование тележки на кран-балке, контроль хода штабелера в складе, измерение уровня в открытых бункерах по отражателю, синхронизация подачи заготовок на рольганге. В этих задачах критичны дальность, повторяемость и стабильность измерения на больших дистанциях. Лазерный датчик расстояния SICK DL100-23HA2103 из серии DL100 (подсемейство Dx100) как раз рассчитан на такие сценарии: от 0,15 м до 300 м при работе на отражающей пленке Diamond Grade.

Дальность 300 м на отражателе и почему это важно

Параметр «0,15 m ... 300 m, на отражающей пленке Diamond Grade» в карточке выглядит сухо, но на объекте он решает конкретные вопросы. Когда измерение строится по ретрорефлектору/пленке, мы получаем предсказуемую оптику: датчик «видит» именно то, что нужно, а не случайные отражения от металла, сетки или пыли в воздухе. Для длинных трасс это критично: на 80-150 м любой паразитный блик превращается в ложные скачки, если датчик рассчитан на «естественное» отражение.

Мини-пример: на мостовом кране нужно держать позицию тележки с допуском в сантиметры по всей длине пролета. Ставим Diamond Grade на торцевой стене, DL100 на тележке - и получаем измерение, которое не «плывет» при смене фактуры груза или освещенности в цехе. Дальность 300 м дает запас: датчик работает не на пределе, а значит устойчивее к запылению, вибрациям и небольшим отклонениям по юстировке.

Точность ±3 мм - не цифра для паспорта, а реальный допуск в механике

Точность ±3 мм для лазерного датчика расстояния - это уровень, который уже можно напрямую увязывать с механическими допусками узлов. В транспортных системах ±3 мм позволяет корректно «ловить» точки останова без постоянной подстройки ПИД-регуляторов из-за шумного сигнала. В складской технике такая точность упрощает привязку координаты к адресации стеллажей, особенно когда энкодер на приводе не дает абсолютной информации после отключений.

Практика: если у вас есть тележка с приводом и редуктором, то люфт и эластичность уже дают миллиметры-десятки миллиметров погрешности по энкодеру при реверсах. Включая DL100 в контур как внешний измеритель, мы отделяем механику от измерения: энкодер работает на динамику, лазер подтверждает фактическое положение. С точностью ±3 мм это становится оправданным по результату, а не «для галочки».

Серия DL100 (Dx100) - про интеграцию в промышленную систему

DL100 - не «лабораторный дальномер», а промышленный датчик. Это проявляется в логике применения: его обычно ставят как элемент измерительного канала в ПЛК/контроллер движения, где важно не только значение расстояния, но и его устойчивость во времени. Подсемейство Dx100 у SICK исторически ориентировано на промышленную эксплуатацию: длинные линии, подвижные механизмы, отражатели, работа в цеховой среде.

В проектах мы всегда оцениваем не только паспортные метры, но и «эксплуатационные метры»: насколько датчик терпим к грязи на оптике, как ведет себя при вибрации, что происходит при частичном перекрытии луча, как быстро система восстанавливается после кратковременной потери отражателя. Использование отражающей пленки Diamond Grade помогает именно в этих «пограничных» ситуациях: возврат сигнала стабильнее, значит меньше ложных аварий и меньше времени на поиск причин.

Что учитываем при монтаже и пусконаладке

Для дальностей в десятки и сотни метров критична геометрия: жесткая база крепления, отсутствие «игры» кронштейна, правильный угол к отражателю. На этапе ПНР мы закладываем простые меры, которые потом экономят часы: контроль соосности по всей траектории, защита оптики от прямого загрязнения потоком пыли, выбор места для отражающей пленки так, чтобы ее не «полировали» вилы погрузчика или летящая окалина. На длинных дистанциях даже небольшое смещение отражателя приводит к падению уровня сигнала, поэтому запас по дальности (до 300 м) работает как эксплуатационный резерв.

С точки зрения системы управления DL100 удобно использовать как первичный датчик координаты (абсолютная дистанция до отражателя) или как контрольный канал к энкодеру. Во втором случае мы получаем диагностику: расхождение «энкодер - лазер» быстро выявляет проскальзывание, растяжение троса, механический износ, ошибки в передаточном числе.

Где DL100-23HA2103 показывает себя лучше всего

Типовые применения: измерение положения крановой тележки, контроль перемещения шаттла, позиционирование каретки на длинной оси, измерение дистанции до ворот/стопоров, контроль уровня по отражателю, измерение хода в производственных линиях с большой протяженностью. LSI-смежные задачи: линейное позиционирование, обратная связь по координате, промышленная дальнометрия, контроль перемещения, лазерный измеритель расстояния для логистики и металлургии.

Если требуется надежное измерение 0,15-300 м на отражающей пленке Diamond Grade с точностью ±3 мм, закладывайте SICK DL100-23HA2103 в измерительный канал - подберем схему установки и дадим рекомендации по отражателю и привязке в ПЛК.
