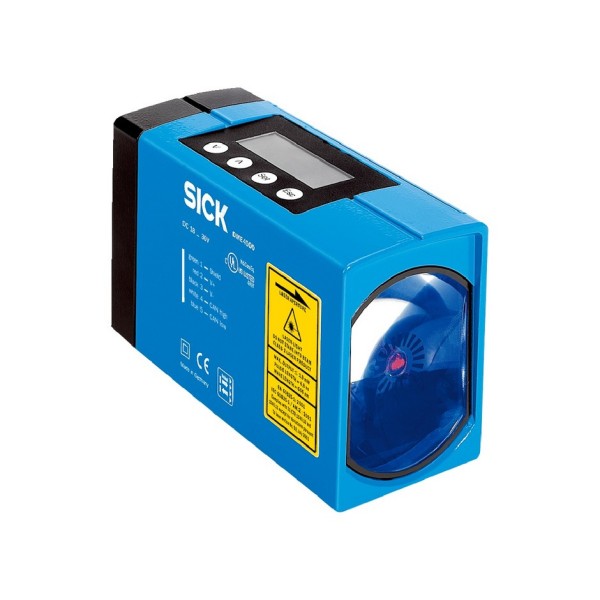

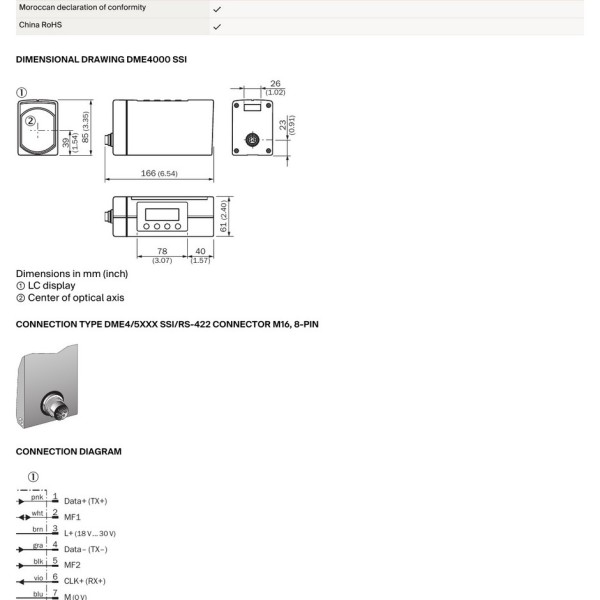

Лазерный датчик расстояния SICK DME4000-111

Как датчик ведет себя в реальной задаче

Когда на линии нужно держать стабильный зазор - например, между кареткой портала и стендом, между штабелем и захватом или при позиционировании тележки AGV у док-станции - критично, чтобы измерение не “плавало” от фактуры поверхности и внешнего света. Лазерный датчик расстояния SICK DME4000-111 как раз относится к классу дальномеров, которые ставят не “для индикации”, а для управления: он дает повторяемый результат и нормально интегрируется в ПЛК через стандартные интерфейсы, без плясок с фильтрами и костылями в логике.

Что важно по измерению и почему это не цифры “в вакууме”

Рабочий диапазон заявлен 0,15 m ... 50 m при работе по отражающей пленке Diamond Grade. Для нас это означает два практических сценария:

1) На коротких дистанциях от 150 мм можно контролировать положение узлов внутри станка или конвейерного модуля, где нет места под ультразвук и нежелательны механические упоры.

2) На дальних дистанциях до 50 м можно уверенно работать на складе, в цехе с мостовыми кранами или на длинных транспортерах - при условии, что на цели предусмотрен отражатель/пленка. Это честный промышленный подход: мы заранее задаем оптическую “мишень” и получаем предсказуемую энергетику сигнала, а не надеемся на цвет или шероховатость объекта.

Точность ± 3 mm для задач позиционирования - это уже уровень, при котором можно закрывать контуры: подвод, останов, коррекцию скорости по расстоянию. Пример из практики: при подаче палеты к ролику, если допуск по зазору 5-10 мм, датчик с ±3 мм позволяет уверенно останавливать привод без постоянных корректировок в ПЛК и без “подпрыгивания” по месту из-за шумов измерения.

Серия DME4000 как инженерный компромисс

DME4000 - это подсемейство и серия, рассчитанные на промышленную эксплуатацию, где важны стабильность и прогнозируемое поведение при монтаже. Мы обычно выбираем такие дальномеры, когда:

- нужно измерять дистанцию по отражателю на удалении и не зависеть от поверхности объекта;

- важно быстро ввести в эксплуатацию и не тратить смену на подбор углов, экранирование и “борьбу” с паразитными отражениями;

- измерение участвует в алгоритме (позиционирование, контроль профиля движения, ограничение зоны, межосевые расстояния).

Для инженера по автоматизации серия ценна тем, что она “держит” проектные допуски. Если на этапе ПНР мы зафиксировали геометрию и калибровку, то при последующей замене датчика в рамках той же линейки обычно не приходится переписывать логику или заново пересчитывать коэффициенты.

Мини-примеры применения, где характеристики раскрываются

Позиционирование тележки/крана по отражателю. На стойке или на торце пути клеим Diamond Grade, датчик ставим на подвижной части. Дальность до 50 м снимает ограничения по длине пролета. Точность ±3 мм позволяет делать замедление по “ступеням” расстояния и попадать в окно стыковки без ударов.

Контроль уровня/запаса в буфере. Когда нельзя ставить механический контакт и нужно понимать, сколько осталось до упора/заполнения. Отражатель на подвижной шторке или метке дает стабильное измерение и повторяемость при пыли и разных партиях материала.

Слежение за положением портала. На длинных осях датчик часто выигрывает у энкодера, если есть люфты/проскальзывание. В паре “привод + дальномер” можно диагностировать механику: если энкодер показывает движение, а расстояние не меняется - значит есть пробуксовка или заклинивание.

На что обращаем внимание при внедрении

Чтобы получить заявленную дальность, отражающая пленка Diamond Grade должна быть установлена правильно: без заломов, с ориентацией, рекомендованной производителем, и с учетом угла падения луча. В реальных цехах основной источник проблем - не датчик, а монтаж: перекос кронштейна, паразитные отражения от глянцевого металла рядом с оптической осью, отсутствие жесткой базы. Мы рекомендуем сразу закладывать регулировочный кронштейн по двум осям и механическую защиту кабеля/корпуса от ударов.

Что получаем по итогу

SICK DME4000-111 - это лазерный датчик расстояния, который закрывает типовые задачи промышленного дальномерного контроля в диапазоне 0,15-50 м по отражателю, с точностью ±3 мм. Он подходит для систем, где измерение - часть алгоритма движения, а не просто “датчик для лампочки”.

Передадим спецификацию в проект, поможем подобрать отражатель Diamond Grade под вашу геометрию и согласуем схему подключения - запрашивайте DME4000-111 под вашу задачу и условия монтажа.
