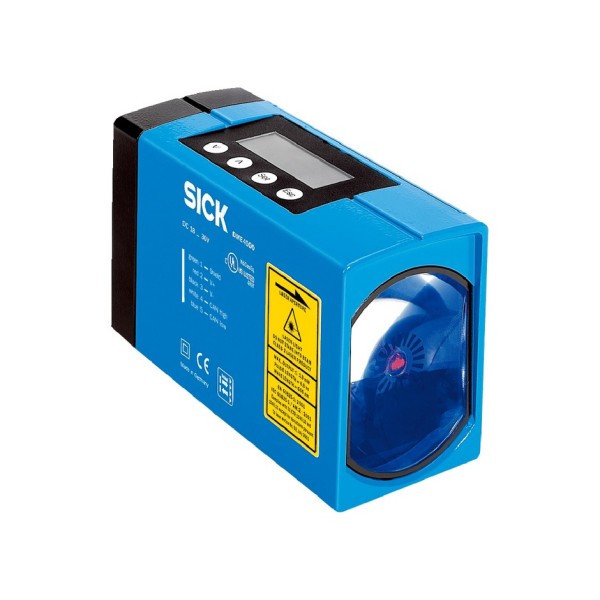

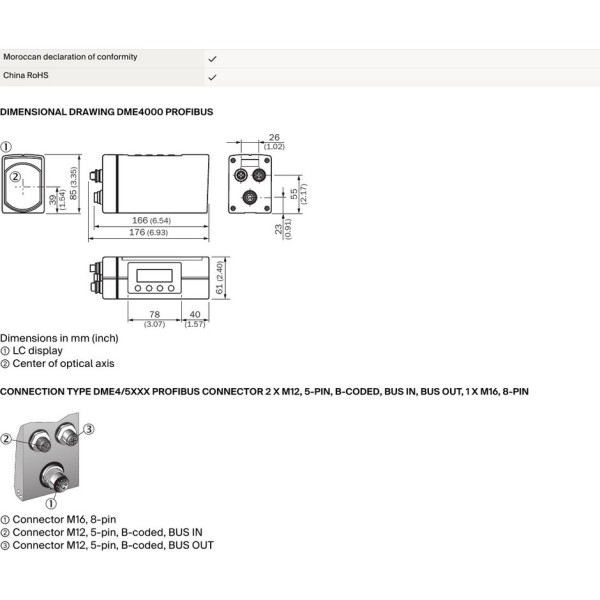

Лазерный датчик расстояния SICK DME4000-112

Когда расстояние - это управляющий параметр

В реальных линиях автоматизации расстояние редко измеряют “для галочки”. Его используют как вход в контур управления: дозирование по уровню, позиционирование тележки, контроль провиса ленты, синхронизацию подачи, антистолкновение кранов. В таких задачах важны не только метры, но и предсказуемость результата в динамике. Лазерный датчик расстояния SICK DME4000-112 мы обычно закладываем туда, где нужна стабильная метрология на длинной базе, а доступ к объекту ограничен или контактные датчики быстро “умирают” от пыли и вибраций.

Что дает серия DME4000 в эксплуатации

DME4000 - это измерительный датчик дистанции, который логично применять как “рабочую лошадку” для дальних измерений. Подсемейство и серия здесь совпадают - DME4000, что удобно при унификации ЗИП и типовых шкафов: меньше разнородных устройств в проекте, проще сопровождение.

Модель DME4000-112 рассчитана на работу с отражающей пленкой типа “Diamond Grade” в диапазоне 0,15 m ... 50 m. На практике это означает следующее: если объект сам по себе плохо отражает (матовый металл, темный пластик, резина, грубая окраска), мы не зависим от его оптики - клеим/крепим отражатель в нужной зоне и получаем повторяемый сигнал по всей траектории. Это особенно заметно на порталах, штабелерах и AGV, где углы и фактура цели постоянно меняются.

Диапазон 0,15-50 м: почему нижняя граница тоже важна

Частая ошибка при подборе дальномера - смотреть только на “максимум”. Но нижняя граница 0,15 м важна не меньше: датчик можно ставить близко к началу зоны измерения и не делать “мертвую” область в 0,5-1 м, которую потом приходится компенсировать логикой ПЛК или механикой. В компактных проходах (например, позиционирование каретки у концевых упоров) это экономит место и упрощает наладку.

Максимальные 50 м на пленке “Diamond Grade” - это уже рабочая дистанция для складских галерей, крановых путей, длинных конвейеров и измерения положения на эстакадах. При этом мы получаем возможность вынести датчик в удобную сервисную точку, а отражатель поставить на подвижный узел.

Точность ± 3 мм: что реально можно контролировать

Заявленная точность ± 3 mm - это не “про микрометрию”, а про уверенное позиционирование на уровне механики промышленного класса. Для примера:

- На мостовом кране эта точность достаточна, чтобы реализовать замедление и стоп с минимальным перерегулированием, а также держать безопасную дистанцию до препятствия с адекватным запасом.

- На транспортере можно контролировать положение паллеты в зоне считывания (RFID/сканер) и запускать захват строго в нужной точке, не привязываясь к проскальзыванию роликов.

- В задачах контроля уровня в бункере/силосе датчик позволяет удерживать “окно” по уровню, особенно если поверхность неровная и механические уровнемеры дают ложные срабатывания.

Важно понимать: миллиметры на 20-50 м - это уже вопрос корректной установки, жесткости крепления и качества отражателя. В проекте мы обычно закладываем регулировочные элементы, чтобы вывести оптику в ось отражателя и избежать паразитных отклонений от вибрации.

Практика монтажа и типовые нюансы

Лазерный датчик расстояния чувствителен к механике не меньше, чем к электронике. Если ставим DME4000-112 на раму с “живой” вибрацией, получим дрожание измерения и придется фильтровать в ПЛК, теряя реакцию. Правильнее - ставить на жесткий кронштейн, контролировать соосность с отражающей пленкой и не экономить на фиксаторах резьбы.

Отражающая пленка “Diamond Grade” в реальной эксплуатации выигрывает по запасу сигнала, но требует аккуратности: поверхность должна быть чистой, без складок, а угол - в пределах, которые не уводят отраженный луч мимо приемника. В пыльных зонах (деревообработка, цемент, мука) мы заранее предусматриваем обслуживание - продувку воздухом или защитный экран, чтобы не “посадить” оптику за пару смен.

Где DME4000-112 особенно уместен

Мы чаще всего применяем этот тип дальномеров в задачах “позиция-скорость-безопасность”: контроль хода тележек и кареток, измерение расстояния до отражателя на подвижном объекте, противостолкновительные функции, линейное позиционирование без энкодеров на длинных трассах. По набору характеристик DME4000-112 закрывает типичный промышленный диапазон, где нужна дальность до десятков метров и стабильные миллиметры без контакта с объектом.

Что учитывать при интеграции в систему управления

При внедрении лазерного дальномера в АСУ ТП важно заранее определить: измеряем абсолютную дистанцию или работаем по зонам; нужна ли фильтрация; какие допуски по останову и динамике. Точность ± 3 мм позволяет строить логику не “по грубым порогам”, а по расчетным точкам торможения, что снижает ударные нагрузки на механику и уменьшает износ редукторов, колес, направляющих.

Если вам нужно подобрать DME4000-112 под конкретную кинематику и условия (пыль, вибрации, отражатель, длина трассы) - отправьте нам схему узла и требуемый допуск, и мы предложим рабочую конфигурацию и рекомендации по установке.
