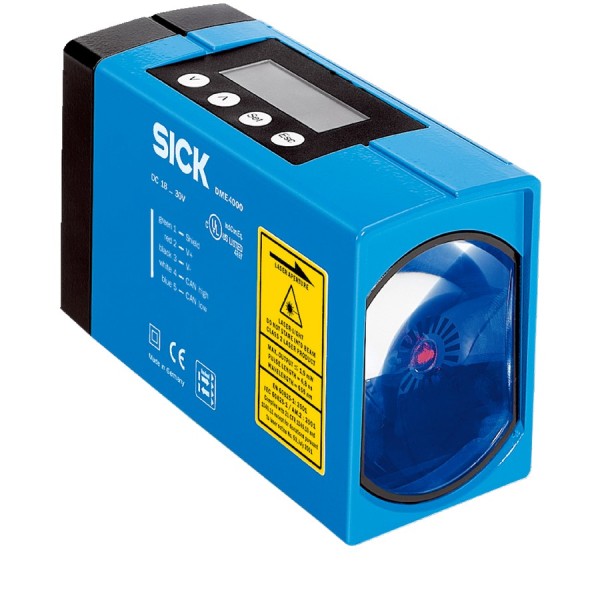

Лазерный датчик расстояния SICK DME4000-314

Когда нужен стабильный замер на десятках и сотнях метров

В реальных проектах автоматизации проблема обычно не в том, чтобы «измерить расстояние», а в том, чтобы делать это повторяемо и предсказуемо при пыли, вибрации, длинных пролетах и разной отражающей способности цели. Типовой сценарий - контроль положения тележки мостового крана, штабелера в высокостеллажном складе или перемещения каретки портала. На коротких дистанциях выручает индуктив или ультразвук, но как только пролет выходит за десятки метров, начинаются компромиссы по точности, задержкам и устойчивости. Под такие задачи мы обычно закладываем лазерные дальномеры промышленного класса, и SICK DME4000-314 как раз из этой категории.

Что дает DME4000-314 в эксплуатации

SICK DME4000-314 - лазерный датчик расстояния из серии DME4000, рассчитанный на измерения в диапазоне 0,15 м ... 220 м при работе на отражающей пленке Diamond Grade. На практике это означает, что при правильной подготовке отражателя и геометрии установки можно уверенно закрывать длинные коридоры склада, пути кран-балки, конвейерные галереи и периметры технологических площадок, где протяженность больше типовых 20-50 м.

Ключевой параметр для инженера - точность ± 6 мм. В абсолютных цифрах это выглядит скромнее, чем у лабораторных систем, но для позиционирования тяжелых механизмов это как раз тот уровень, который позволяет держать «окно» остановки, например, в 10-20 мм с запасом на люфты, тормозной путь и температурные расширения. В системах управления приводом (частотник/серводрайв + ПЛК) такой датчик закрывает контур измерения координаты, а остальное уже решается алгоритмами: фильтрацией, профилем замедления, проверкой допустимой ошибки.

Диапазон 0,15-220 м - почему важно упоминание Diamond Grade

В спецификации диапазон привязан к отражающей пленке Diamond Grade, и это не формальность. Дальность лазерного дальномера в полевых условиях резко зависит от того, что является целью: окрашенный металл, бетон, матовый пластик, загрязненная поверхность или качественный ретрорефлектор. Diamond Grade - это высокоэффективный материал с высокой отражающей способностью и стабильным возвратом луча, поэтому он дает предсказуемую «энергетику» приема.

Из практики: если требуется 120-200 м по оси движения, мы всегда проектируем отдельный отражатель, а не «стреляем по объекту как есть». Это дешевле по времени пусконаладки, чем потом бороться с пропусками измерения из-за блеска, угла падения и запыления. Для объектов с сильной вибрацией дополнительно закладываем жесткий кронштейн, чтобы не ловить плавающую геометрию оптики.

Где DME4000-314 работает особенно уместно

1) Мостовые краны и краны-штабелеры: контроль координаты тележки по пролёту, ограничение зон, мягкая остановка в точке выдачи. Точность ± 6 мм дает возможность настроить повторяемую остановку без постоянной коррекции механики.

2) Длинные конвейерные линии и накопители: измерение расстояния до каретки/толкателя, контроль положения упора, синхронизация секций. На больших дистанциях лазер выигрывает у энкодера по устойчивости к проскальзыванию и растяжению цепей.

3) Портальные системы и перемещение по рельсу: мониторинг координаты для защиты от столкновений и для диагностики (уход нуля, дрейф остановки, механический износ).

Как мы обычно «приземляем» характеристики в проект

Мы относим DME4000-314 к измерительным каналам, где важны три вещи: повторяемость, понятная погрешность и контролируемая дальность. Точность ± 6 мм позволяет заранее посчитать допуски: например, если нужно попадать в приемный лоток шириной 80 мм, то с учетом механических люфтов и динамики движения мы проектируем алгоритм так, чтобы остаточная ошибка по датчику занимала не больше 10-15% от допуска, а остальное оставляем на механику и привод.

Диапазон от 0,15 м удобен в наладке: можно проверять правильность установки и логику ПЛК прямо на малых дистанциях, не разгоняя механизм по всей длине пути. А верхняя граница до 220 м на правильном отражателе снимает ограничение по архитектуре - не требуется дробить трассу на несколько датчиков и вводить сшивку координат.

Инженерные нюансы монтажа и эксплуатации

Для лазерного дальномера критичны: соосность с отражателем, жесткость крепления, отсутствие паразитных отражений и стабильность поверхности отражающей пленки. Мы рекомендуем закладывать возможность тонкой юстировки по двум осям и защищать оптику от прямого попадания пыли и аэрозолей (козырек, правильное положение относительно потока). Если объект работает на улице или в неотапливаемом пролете, важно предусмотреть обслуживание: периодическая проверка чистоты окна и состояния пленки Diamond Grade.

В системах с частыми ускорениями полезно правильно выбрать место установки: датчик лучше ставить на стационарную часть, а отражатель - на подвижную, чтобы уменьшить влияние кабельных трасс и вибраций на показания. Если же по механике наоборот удобнее, тогда усиливаем кронштейны и добавляем контроль на дребезг/скачки в ПЛК.

Что в итоге получаем с SICK DME4000-314

SICK DME4000-314 из подсемейства DME4000 - это промышленный лазерный датчик расстояния для длинных трасс, где требуется измерение 0,15 m ... 220 m на отражающей пленке Diamond Grade и понятная точность ± 6 mm. Он хорошо ложится в задачи позиционирования, контроля перемещения и защиты от столкновений, где нужно перейти от «примерного положения» к измеряемой координате, пригодной для алгоритмов ПЛК и привода.

Если хотите подобрать отражатель, схему установки и допуски под ваш механизм - дайте нам исходные расстояния, скорость, тип цели и условия среды, и мы предложим рабочую конфигурацию DME4000-314 под вашу задачу.
