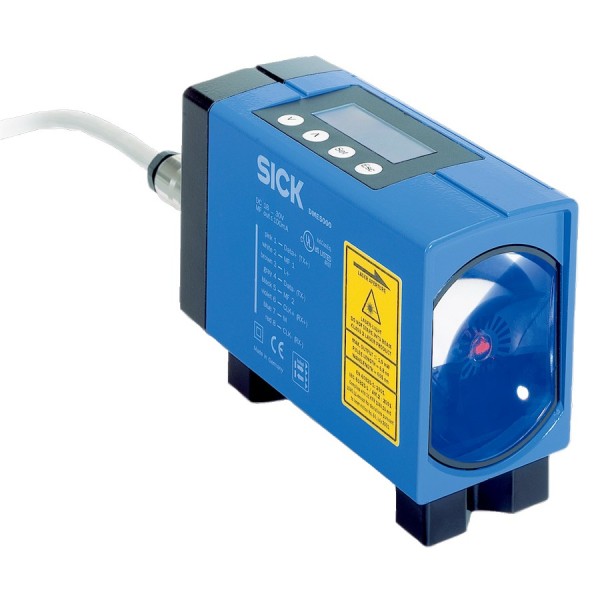

Лазерный датчик расстояния SICK DME5000-112

Когда важно знать расстояние не «примерно», а в миллиметрах

В реальной автоматизации проблема редко звучит как «нужен датчик расстояния». Обычно приходит задача: удержать каретку в нужной точке, синхронизировать подачу материала, поймать позицию паллеты перед штабелером, дать ПЛК стабильную обратную связь для ПИД-регулятора. И здесь лазерный датчик расстояния SICK DME5000-112 закрывает именно прикладную часть - измерение с воспроизводимостью и понятной метрологией, а не «детектирование наличия».

Принципиальные параметры, которые влияют на эксплуатацию

Для DME5000-112 заявлен диапазон 0,15 m ... 70 m при работе на отражающей пленке «Diamond Grade». Это важная оговорка: в цехе дальность всегда определяется не только оптикой, но и отражательной способностью цели. С пленкой высокой ретрорефлексии мы получаем предсказуемый уровень сигнала на больших дистанциях. На практике это означает, что датчик можно ставить на неподвижной раме, а «мерной точкой» сделать наклейку на подвижном объекте - и не гадать, как поведет себя измерение по грязной поверхности металла или по покрашенной фанере.

Точность ± 2 mm для дистанционных задач - это граница, за которой уже можно уверенно строить позиционирование без дополнительных механических упоров. Например, на приводной тележке: если нам нужно тормозить в окне 5-10 мм перед конечным положением, ±2 мм оставляет запас для регулятора и не превращает систему в лотерею из-за шумов измерения.

Где DME5000 «встает» без долгих доработок

Подсемейство и серия DME5000 - это не просто название. В рамках одной линейки обычно выдержаны подходы к монтажу, юстировке и сервису. В эксплуатации это выражается в том, что техперсонал быстро понимает, как датчик «думает»: где критичны геометрия и отражатель, как проверять стабильность сигнала, на что смотреть при сезонной пыли и вибрации.

Мини-сценарии из практики:

1) Контроль положения крана/моста. Ставим DME5000-112 на неподвижной стороне, на подвижной части - отражающую пленку. На дистанции десятки метров датчик дает понятный аналог/цифру для АСУ ТП. Для диагностики удобно: отклонения по траектории видны как дрейф позиции относительно «идеальной» кривой.

2) Подача рулонного материала. По факту важно не «видеть край», а держать длину подачи. Датчик расстояния позволяет измерять ход каретки или петли натяжения. При точности ±2 мм ошибка на цикл предсказуема, легче компенсируется в логике ПЛК и не копится незаметно.

3) Интралогистика и конвейеры. Для зоны перед стопором или подъемным столом важно иметь расстояние до паллеты, а не просто дискрет «приехала». Тогда можно мягко замедлять привод, снижать удары по механике и увеличивать ресурс редукторов и роликов.

Почему отражающая пленка «Diamond Grade» - это не мелочь

В цеховых условиях датчики чаще страдают не от «плохой электроники», а от нестабильной цели: темная резина, мокрый металл, наклонные поверхности, загрязнение. Ретрорефлекторная пленка высокого класса дает повторяемый коэффициент отражения и возвращает луч обратно к приемнику даже при небольших перекосах. В итоге:

- меньше ложных скачков на дальних дистанциях;

- проще ввод в эксплуатацию: настроили геометрию «датчик - метка» и дальше обслуживаем по регламенту;

- легче искать причины сбоев: если метка целая и чистая, то нестабильность нужно искать в механике (люфт, биение) или в внешних факторах, а не гадать по оптике.

Инженерные замечания по внедрению

Как и любой лазерный дальномер, DME5000-112 чувствителен к геометрии. Мы обычно закладываем в проект:

- жесткий кронштейн без «пружины» на вибрации, иначе вы получите модуляцию измерения от микрокачаний;

- правильный угол на пленку: ретрорефлектор терпимее, но чудес не делает;

- контроль зоны измерения: исключаем попадание посторонних объектов в луч, особенно на длинных трассах;

- доступ для обслуживания: чистка окна оптики и визуальная проверка метки занимают минуты, если предусмотрен доступ.

LSI-ключи по теме: лазерный дальномер, датчик линейного перемещения, позиционирование по расстоянию, измерение дистанции до отражателя, обратная связь для ПЛК, контроль перемещения каретки.

Что в итоге получаем на объекте

SICK DME5000-112 - это рабочий инструмент для измерения 0,15-70 m по отражающей пленке с точностью ±2 mm. Он подходит там, где нужно заменить «концевики и догадки» на непрерывный сигнал расстояния и управлять механикой аккуратно, без ударов и перерасхода ресурса.

Сообщите нам вашу дистанцию, тип объекта и схему установки - подберем корректную конфигурацию отражателя и дадим технические рекомендации по монтажу и вводу в эксплуатацию.
