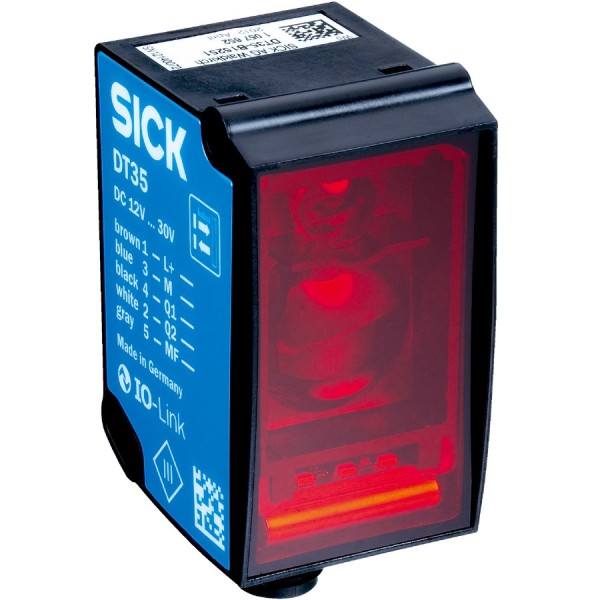

Лазерный датчик расстояния SICK DR35-B15822

Когда нужен стабильный контроль дистанции, а не «примерные» показания

В реальной автоматизации чаще всего ломает нервы не сам датчик расстояния, а нестабильность отражения: пленка, этикетка, «гуляющая» геометрия, перепады освещенности, разная фактура. В таких задачах мы обычно уходим от триангуляции по объекту и применяем рефлекторную схему - измерение по отражателю. Лазерный датчик расстояния SICK DR35-B15822 как раз рассчитан на работу «на отражатель» и дает предсказуемую дистанцию в тех процессах, где важно поймать положение механики, каретки, конвейерной тележки или ворот на одном и том же референсе.

Принцип работы и почему это удобно на линии

DR35-B15822 относится к подсемейству Dx35 и работает в рефлекторном режиме: датчик «смотрит» на отражатель, а не на сам объект. Это снимает часть типовых проблем - например, когда на объекте то матовая пленка, то глянец, то отверстия. В качестве дальномерной базы используется отражающая пленка «Diamond Grade», и на ней диапазон измерения составляет 200 мм ... 35 000 мм. На практике это значит, что можно поставить отражатель на стойке/ограждении и контролировать положение подвижного узла на дистанции в десятки метров без установки энкодеров, тросовых датчиков и сложной механики.

Мини-пример: на паллетном конвейере надо контролировать подачу тележки к станку. Тележка разная, грузы разные, боковины иногда грязные. Мы ставим отражатель в «чистой» зоне, а датчик - на тележку или на раму. Получаем повторяемое измерение по одной и той же поверхности отражателя и меньше зависим от состояния груза.

Динамика измерений: время отклика 2,5 мс

Время отклика 2,5 мс важно не «на бумаге», а в момент, когда нужно синхронизироваться с движением. При скорости 1 м/с за 2,5 мс объект проходит 2,5 мм. Это позволяет уверенно формировать события для ПЛК: отработка замедления, позиционирование на метку, контроль приближения к упору, межблокировки по безопасной дистанции (в пределах технологических функций, не подменяя safety-датчики).

Оптика и безопасность: 658 нм, класс лазера 1

Длина волны 658 нм - красный диапазон, то есть луч визуально различим при наладке. Это ускоряет выставление на отражатель и снижает время пусконаладки, особенно в стесненных зонах и на высоте. При этом класс лазера 1 означает, что при штатной эксплуатации не требуется отдельная «лазерная» процедура допуска персонала - для производственных линий это критично, потому что простои из-за формальностей обычно дороже самого датчика.

Источник излучения указан как «лазер, инфракрасный», но по ключевому параметру 658 нм мы ориентируемся на красный луч при настройке и сервисе. В эксплуатации это плюс для техслужбы: проще диагностировать перекос отражателя или загрязнение оптики без приборов.

Интеграция в автоматику: IO-Link и два универсальных выхода

Интерфейс IO-Link здесь не «для галочки». Мы используем его для трех практических вещей: удаленная параметризация, быстрая замена датчика без ручной перенастройки и диагностика по месту (статусы, качество сигнала, события). На линиях с регулярными переналадками это экономит время: мастер меняет датчик, а мастер-устройство IO-Link подтягивает параметры автоматически.

По выходам предусмотрено 2 цифровых канала в двухтактном режиме PNP/NPN. Это удобно, когда в одном проекте встречаются разные входные карты ПЛК или когда надо реализовать два порога/две зоны: например, «предупреждение» и «стоп», либо контроль «в зоне» и контроль «слишком близко» с разными логиками.

Дополнительно есть 1 многофункциональный вход - в прикладных схемах его часто используют под внешнее обучение, переключение наборов параметров или блокировку выхода при сервисном режиме (зависит от конфигурации в IO-Link/меню датчика).

Электрика, подключение и монтаж в цехе

Питание 12...30 В пост. тока закрывает стандартный промышленный диапазон 24 В с просадками и наводками. Подключение через M12 5-пин - рабочий стандарт для датчиков на оборудовании: нормальные готовые кабели, быстрая замена, меньше самодеятельности с клеммниками в вибрации. Корпус пластиковый - это не минус, если правильно подойти к монтажу: он легче, меньше «тянет» конденсат, и при нормальном крепеже держит геометрию. Для зон с абразивной пылью или риском ударов просто закладываем защитный кожух.

Условия эксплуатации: IP65 и температура -10...+50 °C

IP65 - это защита от пыли и струй воды. Для моек высокого давления мы обычно не рассчитываем на IP65 без дополнительных мер, но для большинства пищевых «сухих» зон, упаковки, складской логистики и общего машиностроения этого уровня достаточно. Рабочий диапазон -10...+50 °C закрывает типовую температуру цеха, неотапливаемых складов и воротных групп. Если ожидаются резкие перепады и обмерзание, заранее продумываем расположение отражателя и защиту от конденсата - это влияет на стабильность отраженного сигнала сильнее, чем паспортные цифры.

Где DR35-B15822 показывает себя лучше всего

Мы обычно рекомендуем этот датчик, когда нужно: контроль положения подвижных узлов на большой дистанции; стабильная работа при «сложных» объектах (переменная поверхность, частичное перекрытие); быстрый отклик для дискретных решений; диагностика и параметрирование через IO-Link; унификация по подключению M12 и универсальные PNP/NPN выходы.

Перед заказом уточним схему установки (расстояние, тип отражателя, условия загрязнения) и поможем подобрать обвязку - кабель M12, отражающую пленку/рефлектор и параметры IO-Link под ваш ПЛК. Отправляйте ТЗ или фото узла - подберем решение без лишних итераций.
