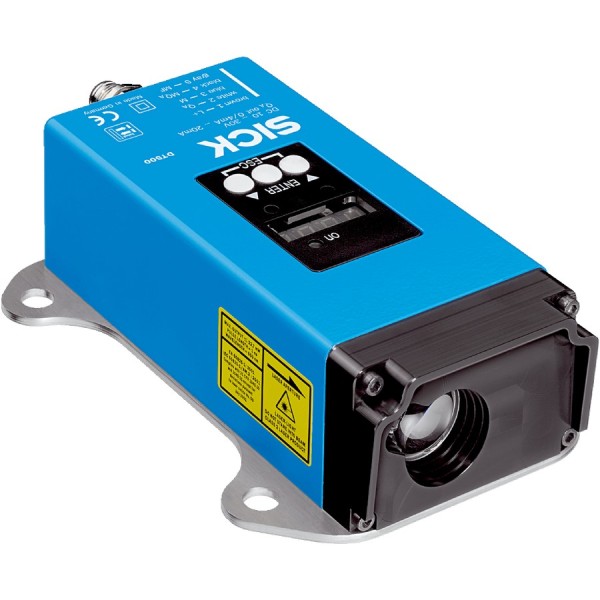

Лазерный датчик расстояния SICK DS500-N211

Как это выглядит в работе на объекте

Когда нужно стабильно держать расстояние до объекта на конвейере, в крановом пролете или на складе с погрузчиками, мы обычно упираемся в две вещи: отражательная способность поверхности и требуемая точность. Лазерный датчик расстояния SICK DS500-N211 как раз закрывает этот практический диапазон задач - от «блестит и отражает» до «темное, матовое и почти не возвращает сигнал».

Измерительный диапазон и отражение - то, что решает 80% проблем

По паспорту DS500-N211 измеряет 0,2 m ... 30 m при 90% отражения и 0,8 m ... 15 m при 6% отражения. Для эксплуатации это означает простую вещь: на светлых мишенях (окрашенный металл, пластик, светлая тара) можно уверенно работать на дальних дистанциях, а на темных материалах (резина, черные коробки, матовые поверхности) сохраняется работоспособность, но диапазон ожидаемо сокращается.

Мини-пример из практики: контроль положения паллеты в стеллажной зоне. С белой этикеткой датчик «видит» паллету с запасом по расстоянию, а если этикетку снимают и остается темный торец, мы заранее учитываем режим 6% отражения и ставим датчик ближе или добавляем отражательную метку. Это дешевле, чем потом «лечить» ложные срабатывания на ПНР.

Точность ± 3 mm - не цифра в каталоге, а граница применимости

Заявленная точность ± 3 mm важна не сама по себе, а в связке с тем, что вы контролируете. Для задач типа удержания зазора в упаковочной машине, контроля высоты штабеля или позиционирования тележки по лазерному дальномеру это уже рабочий уровень. Мы обычно закладываем, что при механических вибрациях и разнородной поверхности объекта итоговая погрешность системы будет определяться не только датчиком, но и креплением, стабильностью питания, качеством экранирования и алгоритмом фильтрации на контроллере.

Если требуется «ловить» край детали с допуском 1-2 mm, правильнее рассматривать либо другой класс датчиков, либо решать задачу оптикой/визией. А вот для контроля расстояния до объекта и формирования аналоговой уставки в приводе точность ± 3 mm - практичный компромисс между ценой, дальностью и устойчивостью.

Серия DS500 и подсемейство Dx500 - инженерная логика выбора

DS500-N211 относится к серии DS500 и подсемейству Dx500. Для нас это маркер того, что устройство рассчитано на промышленную эксплуатацию: нормальная повторяемость измерений, предсказуемое поведение на разных фактурах, стабильная работа при типичных производственных помехах. Когда на линии стоят десятки датчиков, важны не только «метры и миллиметры», но и то, насколько одинаково они ведут себя после замены и насколько удобно их обслуживать.

Мы обычно оцениваем такие датчики как элемент измерительного контура: датчик - вход ПЛК - обработка - исполнительный механизм. В DS500 удобно то, что его можно закладывать как дальномер для ПИД-регулирования зазора, контроля провиса, отстройки положения каретки, где требуется непрерывный сигнал, а не только дискретное «есть/нет».

Где DS500-N211 действительно полезен

1) Позиционирование и контроль хода. На портальных системах и транспортерах датчик ставится как независимая обратная связь по расстоянию. Это помогает диагностировать проскальзывание ремня или люфт, когда энкодер «рисует» одно, а фактическое положение другое.

2) Контроль габарита. Измерение расстояния до поверхности позволяет косвенно контролировать высоту продукта, уровень наполнения или положение крышки. При ± 3 mm можно уверенно ловить отклонения, которые реально влияют на брак или безопасность механики.

3) Складская автоматика. Дальность до 30 m на высокоотражающих целях полезна для длинных коридоров, доков и зон маневрирования. При этом мы всегда учитываем, что пыль, пленка и грязь на линзе съедают запас по сигналу - и закладываем регламент по очистке, а не надеемся на «само пронесет».

Практические замечания по внедрению

В реальном шкафу автоматики дальномер живет рядом с частотниками, пускателями и сварочными постами. Поэтому мы рекомендуем сразу предусмотреть нормальное питание, аккуратную прокладку кабеля (разнос с силовыми), корректное заземление экрана и жесткое крепление датчика. На дистанциях 10-30 m микроперекос крепежа превращается в заметную ошибку по месту, и это часто ошибочно списывают на «плавающий датчик».

Вторая типовая вещь - поверхность. Если объект сильно бликует или имеет геометрию с провалами, лучше заранее проверить в натуре: поведение лазерного измерения зависит от угла, фактуры и наличия отверстий/ребер. Мы обычно делаем короткую верификацию на месте и только потом фиксируем окончательную установку и уставки в ПЛК.

Что в итоге получаем

SICK DS500-N211 - лазерный датчик расстояния с понятной прикладной зоной: 0,2-30 m на «хороших» отражателях, до 15 m на темных поверхностях и точностью ± 3 mm, достаточной для большинства задач промышленного позиционирования и контроля габарита. Это не «универсальная палочка», но в своем классе - рабочий инструмент, который удобно закладывать в проект и обслуживать на линии.

Дайте нам вводные по объекту (дистанция, материал цели, условия пыли/вибраций) - подберем схему установки DS500-N211 и укажем, где нужен запас по отражению и механике.
