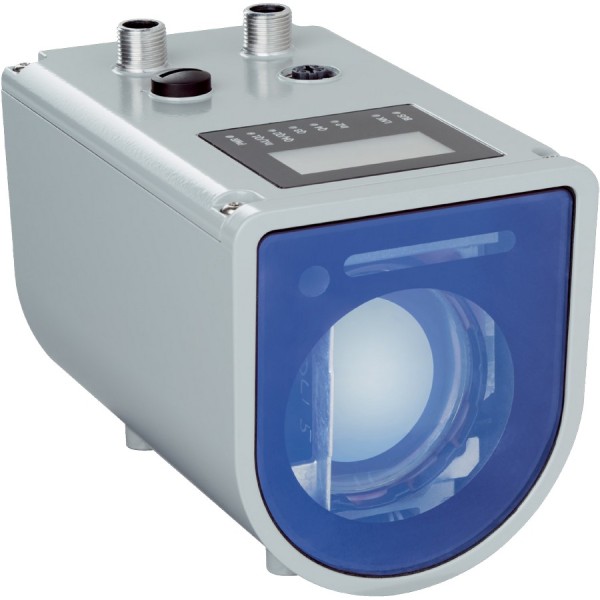

Лазерный датчик расстояния SICK DT1000-S11101

Когда нужно «видеть» расстояние до реального объекта, а не до отражателя

В автоматизации чаще всего проблема не в том, чтобы измерить дистанцию «в лаборатории», а в том, чтобы стабильно держать контроль по естественной поверхности: бетон, руда, древесина, кузов вагона, борт паллеты, пачка коробов с разной фактурой. В таких сценариях лазерный датчик расстояния SICK DT1000-S11101 мы рассматриваем как рабочий инструмент для дальномерного контроля без установки отражающих мишеней и без постоянной перенастройки под материал.

Что дает серия DT1000 на практике

DT1000 относится к подсемейству Dx1000 - это промышленная линейка дальномеров, рассчитанная на реальные объекты измерения, а не на «идеальные» поверхности. В эксплуатации важна не только дальность, но и поведение датчика на слабом отражении, когда поверхность темная, матовая или загрязненная. У данного исполнения диапазон измерения указан в двух режимах отражения:

- 0,2 m ... 155 m при 6 % отражения
- 0,2 m ... 460 m при 90 % отражения

Эти цифры напрямую помогают оценивать применимость. Например, контроль уровня в силосе или бункере по пылящему материалу - это ближе к низкому коэффициенту отражения, а значит ориентируемся на 155 m, а не на «максимальные» 460 m. Для контроля положения вагонов на подъездных путях или мониторинга габарита на воротах, где часто есть светлые поверхности, запас по дальности заметно выше.

Точность, которая имеет смысл в механике и логистике

Заявленная точность typ. ± 15 mm - это инженерный компромисс между дальностью и стабильностью измерения по естественным объектам. В большинстве задач дальномерного контроля нам важны не микрометры, а уверенное удержание допусков для механики:

- позиционирование тележки/крана: ±15 mm обычно достаточно, чтобы корректно отрабатывать замедление и останов без «перелета»;
- контроль заполнения (уровень) в емкостях: точность в сантиметровом классе закрывает требования по управлению заслонками, шнеками и дозированию;
- измерение длины/смещения на конвейере: можно строить простую математику по расстоянию для «окна» захвата или сортировки.

Важно, что точность указана как типовая. В реальной системе на итоговую погрешность влияют углы падения луча, неоднородность поверхности и вибрации конструкции. Поэтому при монтаже мы всегда закладываем жесткое крепление, исключаем паразитные качания кронштейна и стараемся держать измерение ближе к нормали поверхности.

Естественные объекты как объект измерения - где это критично

Параметр «объект измерения: естественные объекты» - не формальность. Он означает, что датчик рассчитан работать по диффузному отражению, когда нет гарантированного ретрорефлектора. Это экономит время на монтаже и снижает риски обслуживания: нечему отваливаться, нечему «слепнуть» от грязи на отражателе, меньше точек отказа.

Мини-пример из практики: контроль провиса рулона материала на размотчике. С отражателем задача усложняется - он должен двигаться вместе с полотном, выдерживать натяжение и не ловить перекос. С дальномером по естественной поверхности мы просто снимаем расстояние до полотна и задаем допуск на провис.

Как мы обычно «приземляем» характеристики в проект

DT1000-S11101 целесообразно выбирать, когда требуются:

- большая дальность по реальным поверхностям, в том числе с низким отражением (ориентир - 6 %);
- стабильное измерение в задачах позиционирования и контроля уровня без высокой метрологии;
- работа по объектам с меняющейся текстурой: от окрашенного металла до сыпучих материалов.

При внедрении мы рекомендуем на этапе ПНР проверить два режима: минимальную дистанцию 0,2 m (чтобы исключить «мертвую зону» в реальном узле) и поведение на максимальных рабочих расстояниях с учетом запыленности/пара. Если объект периодически «переотражает» (блестящая пленка, мокрая поверхность), закладываем корректировку по углу установки и механическую защиту от прямых засветок.

Где датчик обычно работает лучше всего

По опыту, эта серия хорошо закрывает такие узлы: контроль приближения кран-балки к упору, измерение уровня в силосах и бункерах, определение положения вагонеток/паллет на длинных участках, измерение габаритов/запаса расстояния до препятствий в складской механизации. Везде, где нужна дальномерная обратная связь и важнее надежность на «живом» объекте, чем сверхточность.

Если требуется подобрать исполнение DT1000 под вашу дистанцию, отражательную способность и монтажную геометрию - передайте нам условия объекта (материал, дальность, угол, запыленность), и мы оперативно проверим применимость и заложим корректные допуски в схему.
