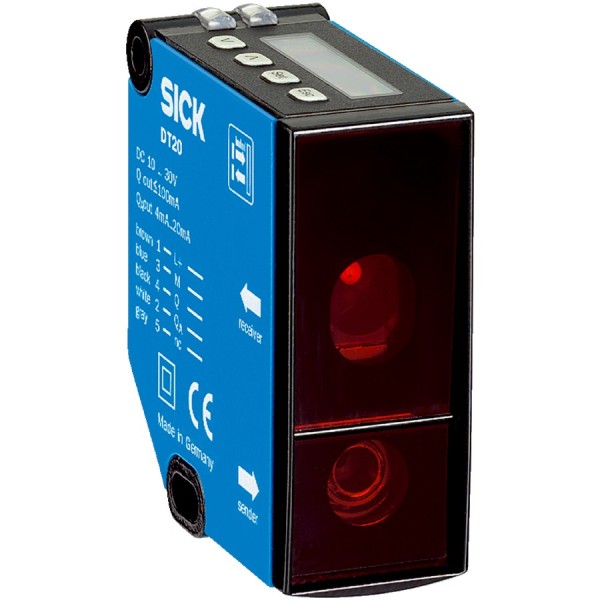

Лазерный датчик расстояния SICK DT20-N254B
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Практический сценарий, где DT20-N254B закрывает задачу
Частый кейс в цехе - нужно стабильно держать зазор до изделия на транспортере или контролировать положение каретки, при этом объект может быть разного цвета и с разной отражающей способностью. Фотоэлектрика по отражению в таких местах начинает "плавать": черная резина, матовая пленка, грязь на поверхности - и порог уже не тот. В SICK DT20-N254B применен принцип Time-of-Flight (время пролета), то есть измерение расстояния идет по времени прохождения импульса, а не по уровню отраженного сигнала. На практике это дает более предсказуемую работу при смене материала и фактуры, а значит меньше подстроек и ложных срабатываний.
Что важно в эксплуатации и почему характеристики не «для галочки»
Время отклика ≥ 2,5 ms - параметр, который напрямую конвертируется в допустимую скорость процесса. Например, при контроле высоты коробки на конвейере с шагом 200 мм вы понимаете, успеет ли датчик отработать и выдать сигнал на PLC до следующего изделия. 2,5 мс - это рабочий уровень для динамичных линий, где задержка датчика уже заметна в статистике брака.
Разрешение 12 bit важно, когда аналоговый сигнал заводится в АЦП ПЛК и вы используете не только порог "выше-ниже", а реальную оценку профиля: контроль прогиба, биения, толщины пакета. Чем выше разрядность, тем меньше ступенчатость измерения и тем проще фильтровать без потери полезной динамики.
Размер светового пятна 2 x 4 мм на 150 мм - это про селективность. Узкое пятно помогает «попасть» в нужную точку, не цепляя фон. Пример: контроль положения кромки детали рядом с крепежом или ребром жесткости. Большое пятно в таких местах ловит паразитные отражения и дает скачки.
Оптика и безопасность
Датчик работает на 658 нм (красный лазер). Красная точка удобна при наладке: оператор или наладчик визуально видит, куда реально "смотрит" измерение. Это сокращает время ввода в эксплуатацию, особенно в стесненных механизмах.
Класс лазера 1 - критичный момент для серийного оборудования и линий, где к датчику имеют доступ операторы. С таким классом проще проходить внутренние требования по охране труда и не городить дополнительные экраны или зоны ограничения доступа. Для нас, как для интеграторов, это снижает риски на стадии приемки.
Электрика, интерфейсы, подключение
Питание 12...30 В DC закрывает стандартные шкафы автоматики (24 В) без дополнительных преобразователей. Подключение через M12 4-пин - типовой промышленный формат: быстрее сервис, проще замена, меньше ошибок при монтаже по сравнению с клеммными коробками в поле.
По сигналам: предусмотрен цифровой выход NPN и аналоговый токовый выход. Токовый выход в реальных цеховых трассах обычно устойчивее к наводкам и падению напряжения на длинных кабелях, чем напряжение 0-10 В, особенно рядом с частотниками и сваркой. NPN-логика удобна, если у вас входные модули и датчиковая обвязка уже стандартизированы под «сток» (sinking) схему - не придется менять архитектуру дискретных входов.
Механика и стойкость к среде
Корпус - металл (цинк, литье под давлением). Это не про «солидность», а про выживаемость: датчик держит случайные удары инструментом, вибрации на станинах, типичные для упаковки и металлообработки. Габариты 24,3 x 72,4 x 54,1 мм позволяют ставить его в узлы, где место ограничено, но нужен именно дальномер, а не «простая» фотопара.
IP65 по EN 60529 - достаточный уровень для пыли и струй воды при санитарной уборке без прямого «керхера» в упор. Рабочий диапазон -10...+50 °C покрывает большинство складов, производственных участков и неотапливаемых зон в межсезонье. Если планируется постоянная мойка горячей водой или агрессивная химия, мы обычно дополнительно смотрим на условия установки и защитные козырьки, но для стандартной промышленной среды IP65 - рабочий компромисс.
Почему именно DT20 Hi (compact Time-of-Flight)
Подсемейство DT20 Hi - это компактные ToF-датчики, которые берут на себя роль "глаз" в задачах позиционирования, контроля уровня и присутствия на расстоянии. На практике их ставят: на порталах (контроль положения тележки), на упаковочных машинах (контроль высоты стопы), на участках паллетирования (контроль подлета паллеты), в логистике (проверка заполнения зоны). В этих задачах важны именно стабильность по материалам и повторяемость сигнала для ПЛК, а не только факт обнаружения.
Подберем схему подключения под вашу I/O-архитектуру и подскажем по настройке порогов и масштабированию токового выхода в ПЛК - предоставьте условия монтажа и тип контроллера, и согласуем решение под ваш узел.
- Разрешение12 bit мм
- СерияDT20
- Источник излученияЛазер, красный
- Материал корпусаМеталл (Цинк, литье под давлением)
- Напряжение питания12...30 В пост. тока
- Принцип действияВремя пролёта (Time-of-Flight)
- Рабочая температура-10...+50 °c
- Размер светового пятна2 mm x 4 mm (150 mm) мм
- Размеры (ШхВхГ)24,3 x 72,4 x 54,1 мм
- Степень защитыIP65 (EN 60529)
- Тип устройстваЛазерный датчик расстояния
- Тип подключения системыM12 4-пин
- Время отклика≥ 2,5 ms мс
- ПодсемействоDT20 Hi (compact Time-of-Flight)
- Класс лазера1
- Длина волны658 нм (красный) нм
- Цифровой выходNPN
- Тип аналогового выходаТоковый выход
