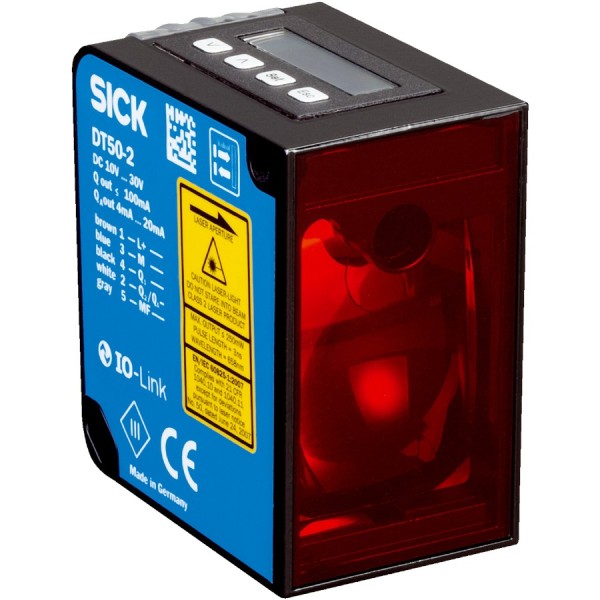

Лазерный датчик расстояния SICK DT50-2B215552

Когда нужно мерить дистанцию быстро и стабильно

В реальных линиях чаще всего «ломается» не датчик, а стабильность измерения: меняется отражающая способность поверхности, накапливается пыль, появляется вибрация на кронштейне, а ПЛК начинает ловить дрожание аналогового сигнала. Лазерный датчик расстояния SICK DT50-2B215552 из подсемейства Dx50-2 мы рассматриваем как рабочий инструмент для задач, где важны повторяемость и предсказуемая диагностика, а не только паспортная дальность.

Принцип Time-of-Flight и почему он удобен в эксплуатации

DT50 работает по принципу времени пролета (Time-of-Flight). На практике это означает, что датчик уверенно отрабатывает по объектам разного цвета и фактуры без «провалов», характерных для триангуляционных схем на больших расстояниях. В типичном применении - контроль положения тележки/каретки, измерение уровня в бункере с неровной поверхностью, контроль провиса петли материала - ToF дает более ровное поведение по всему диапазону, особенно когда объект не идеальный отражатель.

Красный лазер 658 нм здесь не ради «красивой точки», а ради удобства юстировки. При пусконаладке мы экономим время: видно направление луча и проще поймать нужную зону, особенно в тесных шкафах или на конвейере с защитными ограждениями.

Дальность и отражение: что реально важно

Диапазон измерения заявлен с привязкой к коэффициенту отражения:

- 200 мм ... 30 000 мм при 90% отражения

- 200 мм ... 17 000 мм при 18% отражения

- 200 мм ... 10 000 мм при 6% отражения

Это правильный инженерный подход: дальность - не абстрактное число, а функция поверхности. Например, при контроле положения паллеты с черной стрейч-пленкой мы сразу ориентируемся на «6%» и закладываем запас по расстоянию, чтобы не упираться в пределы. А при измерении по светлому металлу или окрашенному профилю можно уверенно использовать метры до десятков метров. Такой разнос по отражению помогает корректно выбрать точку установки и не «дожимать» датчик до края возможностей, где любая пыль или пар ухудшат стабильность.

Быстрый отклик и сигнал в ПЛК

Время отклика 1,67 мс - это не просто цифра для каталога. При движущемся объекте это напрямую влияет на запаздывание и на то, какую дискретизацию мы получим в контроллере. Пример: на транспортере с скоростью 1 м/с за 1,67 мс объект смещается примерно на 1,67 мм. Для задач контроля положения/сортировки это уже измеримая величина, и такой отклик позволяет точнее ловить фронты и удерживать стабилизацию в регуляторе.

По выходам датчик дает варианты аналогового сигнала (токовый/напряжение) и 1-2 цифровых выхода в двухтактном режиме PNP/NPN. На практике это удобно: аналог заводим в AI для измерения расстояния, а один из дискретов используем как окно допуска (например, «в зоне 1200-1250 мм»), второй - как аварийный порог или подтверждение наличия объекта. Двухтактный PNP/NPN упрощает унификацию по складу и снижает риск ошибок при модернизации шкафа управления.

IO-Link как инструмент диагностики, а не дань моде

Интерфейс IO-Link в таких датчиках мы ценим не за «цифровизацию», а за реальную эксплуатационную пользу: удаленная параметризация, сохранение конфигурации при замене, чтение диагностических параметров и фактических значений без плясок с потенциометрами. В линиях с частыми переналадками (разные форматы изделий) это сокращает время простоя: параметры можно переключать с ПЛК по рецепту, а сервис получает понятную картину по качеству сигнала и состоянию канала.

Электрика, подключение и монтажные нюансы

Питание 12...30 В DC закрывает стандартную промышленную сеть 24 В с просадками и длинными кабелями. Подключение - M12 5-пин: типовой разъем, нормальная механика, удобная замена «без отвертки». Многофункциональный вход (1x) пригодится для внешнего обучения, переключения режимов/окон или блокировки измерения - полезно, когда нужно синхронизировать замер с тактом машины или исключить ложные чтения на промежуточных операциях.

Корпус и условия среды

Алюминиевый корпус - это не только про прочность. На вибрирующих рамах и порталах он лучше держит геометрию, а значит - меньше уходит юстировка. Степень защиты IP67 позволяет работать в пыли и при периодической мойке (при корректной коммутации разъемов и кабеля). Диапазон температур -10...+50 °C покрывает большинство цеховых условий: от неотапливаемых зон склада до теплых участков рядом с оборудованием.

Класс лазера 1 важен при согласовании по охране труда: в большинстве случаев не требуется отдельная процедура допуска, что упрощает ввод в эксплуатацию и дальнейшие аудиты.

Где DT50-2B215552 обычно «заходит»

- Контроль положения каретки/стола на длине 5-20 м без сложной оптики.

- Измерение уровня/заполнения бункера, где поверхность неровная и меняется отражение.

- Стабилизация петли материала (лента, ткань, пленка) с быстрым откликом и выдачей окна допуска на дискрет.

- Контроль наличия объекта на дальних подлетах, когда обычные фотоэлектрические датчики упираются в условия отражения.

Если нужно - подберем схему подключения (аналог + дискреты или IO-Link), порекомендуем точку установки по отражению поверхности и выдадим параметры для быстрого ввода в ПЛК. Запрашивайте датчик SICK DT50-2B215552 под вашу задачу и условия объекта.
