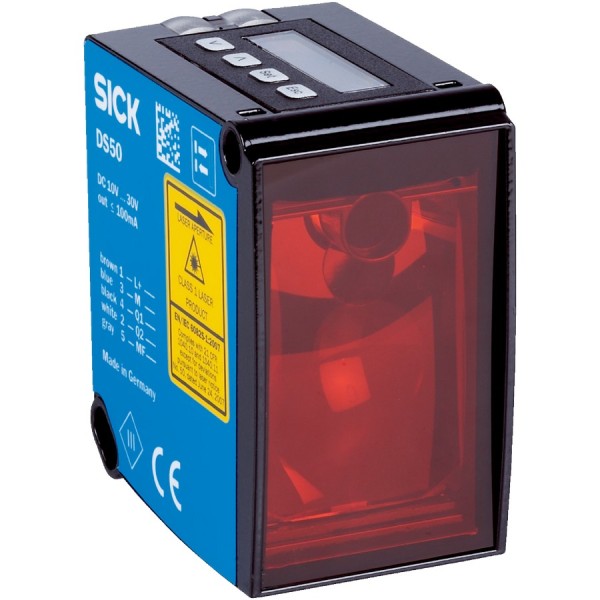

Лазерный датчик расстояния SICK DT50-P2123

Как датчик ведет себя на линии

В реальной автоматизации нам редко нужен “лазер вообще”. Нам нужен стабильный измеритель расстояния, который одинаково уверенно держит позицию и на белой коробке, и на темной резине, и на окрашенном металле, при этом не сыпется по помехам и не требует плясок с экранами. SICK DT50-P2123 из серии DT50 (подсемейство Dx50) как раз про это: работает по принципу Time-of-Flight (время пролета), поэтому не привязан к контрасту поверхности так жестко, как триангуляционные датчики на малых дистанциях.

Диапазон измерения и почему проценты отражения важны

Ключевая характеристика здесь - рабочий диапазон в зависимости от отражающей способности цели. На практике это означает, что мы заранее можем оценить, где датчик будет жить “с запасом”, а где потребуется корректировать механику или поверхность:

- 200 мм … 13 000 мм при 90% отражения (условно светлые, матовые поверхности, маркированные панели, часть упаковки).

- 200 мм … 5 800 мм при 18% отражения (типовой “средний” объект: окрашенный металл, дерево, картон темнее).

- 200 мм … 3 400 мм при 6% отражения (темные конвейерные ленты, резина, графитовые/черные пластики).

Эти цифры не “для галочки”. Если, например, нужно контролировать провисание темной ленты на 3,2 м от датчика, то 6% отражения уже близко к границе. Мы в таких случаях либо уменьшаем дистанцию (переносим датчик ближе), либо выбираем место на объекте с более предсказуемой отражаемостью, либо закладываем защиту от засветки/пыли. Для задач контроля уровня в бункере на 6-8 м по светлой фракции - наоборот, остается комфортный запас.

Скорость реакции 15 мс и ее влияние на управление

Время отклика 15 мс - это не “быстро/медленно в вакууме”, а конкретный лимит по динамике. На конвейере при скорости 1 м/с за 15 мс объект проходит 15 мм. Для типовых задач: удержание высоты каретки, контроль наличия/позиции паллеты, измерение уровня, компенсация биения ролика - этого достаточно. Если же нужно ловить кромку быстро бегущего материала или работать по очень мелким объектам на высокой скорости, закладываем либо фильтрацию/усреднение в ПЛК, либо рассматриваем другую архитектуру датчиков. Здесь DT50-P2123 хорошо “держит” стабильную обратную связь в не слишком резких процессах, где важнее повторяемость и устойчивость.

Интерфейсы: токовый выход + PNP

По подключению датчик ориентирован на промышленную интеграцию: M12 5-пин, питание 12…30 В DC. Аналоговый токовый выход удобен тем, что на длинных трассах и в шумной электромагнитной обстановке (частотники, пускатели, сварка) токовая петля менее капризна к падениям напряжения и наведенным помехам. Мы обычно заводим аналог в AI модуля ПЛК и уже там делаем масштабирование в миллиметры, контроль порогов, диагностику обрывов/выхода за диапазон.

Отдельный цифровой выход 1 x PNP полезен как аппаратный порог: например, “есть паллета в зоне”, “достигнут минимальный уровень”, “каретка вышла из безопасного диапазона”. Это разгружает ПЛК по времени реакции и упрощает схемотехнику в системах, где требуется простая блокировка.

Наличие 1 многофункционального входа дает гибкость по настройке/управлению режимами - в проектах мы часто используем такие входы для удаленного teach-in, переключения наборов параметров или сервисных функций (в зависимости от выбранной логики шкафа и регламента обслуживания).

Оптика и безопасность

Источник - красный лазер 658 нм, класс лазера 1. Для эксплуатации это означает две вещи: во-первых, пятно обычно проще визуально совместить с зоной измерения при пусконаладке (меньше времени на юстировку). Во-вторых, класс 1 упрощает требования по охране труда - без отдельной лазерной безопасности, что важно на серийных линиях и при частых переналадках.

Корпус, климат и выживаемость в цеху

Корпус алюминиевый - нормально переносит монтаж на вибронагруженных узлах и обеспечивает механическую стабильность оптики. Степень защиты IP67 закрывает типовой набор “цеховых” рисков: пыль, брызги, периодическая мойка без фанатизма. Рабочий диапазон температур -10…+50 °C подходит для большинства складских, упаковочных и общепромышленных площадок. Если датчик ставим в зоне горячего воздуха или рядом с печами, мы обычно дополнительно проверяем реальную температуру корпуса и организуем тепловой экран/вынос кронштейна.

Мини-примеры, где DT50-P2123 раскрывается

1) Контроль высоты штабеля на паллете: аналоговый токовый выход идет в ПЛК, задаем допустимое окно по высоте, PNP используем как “переполнение” для стопа конвейера.

2) Измерение уровня сырья в бункере: Time-of-Flight стабильно работает на метрах, а зависимость от отражения заранее учитываем по типу материала (светлая гранула/темная крошка).

3) Позиционирование тележки/каретки: отклик 15 мс позволяет держать плавный контур, а токовый сигнал устойчив на длинном кабеле до шкафа управления.

Что важно учесть при монтаже

Мы рекомендуем сразу заложить жесткий кронштейн без “пружинящих” пластин, исключить паразитные отражения от близких блестящих деталей и проверить рабочую дистанцию именно на вашей поверхности (6/18/90% - это практическая подсказка, а не абстракция). На линиях с пылью полезно предусмотреть простую продувку или козырек - оптика будет благодарна.

Если нужен стабильный лазерный датчик расстояния для промышленного диапазона до 13 м с токовым выходом и PNP-порогом - закладывайте SICK DT50-P2123 в проект и согласуем подключение M12 5-пин и параметрирование под вашу задачу.
