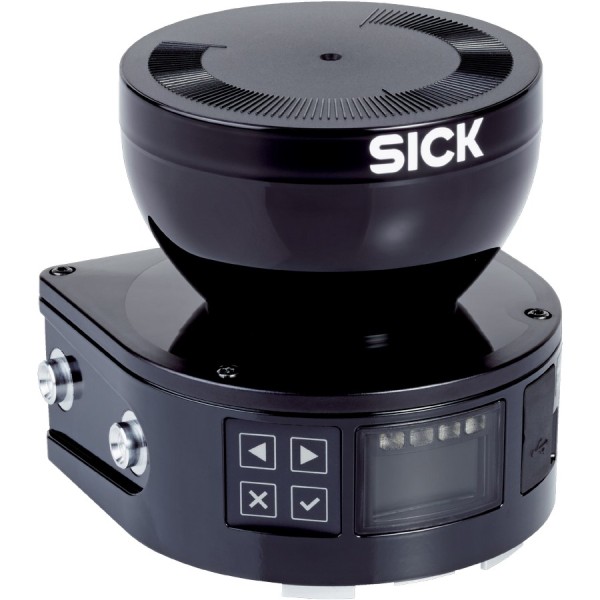

Лазерный сканер безопасности SICK MICS3-AAAZ90AZ1

В типовом проекте по защите зоны роботизированной ячейки или конвейерного участка проблема обычно не в том, чтобы просто остановить привод. Сложность в том, чтобы остановка была предсказуемой, без ложных срабатываний, и при этом не убивала производительность. Лазерный сканер безопасности закрывает именно эту задачу: держит контролируемую геометрию защитного поля, отрабатывает пересечение поля за заданное время и дает понятные сигналы в цепь безопасности. В эксплуатации это выражается в двух вещах - меньше простоя на разбирательства и проще повторяемость настроек после сервисных работ.

SICK microScan3: работа с геометрией зоны, а не с точкой

В отличие от точечных датчиков, сканер контролирует сектор обзора и позволяет формировать поля под реальную компоновку линии. Для SICK microScan3 важен широкий угол обзора 275°: мы можем поставить устройство ближе к ограждению, развернуть его по диагонали и закрыть проходы и фронт зоны одним прибором, без каскада датчиков. На практике это сокращает количество кабельных трасс и узлов крепления, а значит - меньше мест, где потом появляются обрывы и дребезг контактов.

Дальность защитного поля до 9 м полезна не только на больших клетках. Даже на компактной станции запас по расстоянию дает свободу выбора точки монтажа: можно отвести сканер от зоны брызг СОЖ или абразивной пыли, оставив поле там, где оно нужно технологически. Это напрямую влияет на ресурс оптики и стабильность диагностики.

Лазерный сканер безопасности SICK MICS3-AAAZ90AZ1 в линиях с частой переналадкой

Когда на участке регулярно меняют оснастку, тележки, паллеты или ширину прохода, важен быстрый переход между конфигурациями. Здесь помогает наличие 8 полей: под разные режимы можно заранее задать наборы зон, например:

• режим наладки - уменьшенное защитное поле и отдельная зона предупреждения для работы на малой скорости;
• автомат - полное поле на номинальной скорости;
• ручная подача - поле с вырезом под технологическое окно;
• логистика - адаптация под маршрут AGV или подъемник.

Переключение полей в реальном проекте завязывают на состояние PLC/контроллера безопасности и сигналы от привода. Чем меньше ручных действий оператора, тем ниже шанс ошибочного режима и тем проще расследовать инциденты по журналам событий.

Почему время отклика и интеграция через I/O критичны

Время отклика 70 мс мы всегда рассматриваем вместе с тормозным путем механики. Для конвейера с частотником это одна история, для портала или робота - другая. Но логика одинаковая: чем короче реакция датчика, тем меньше требуемое защитное расстояние, тем компактнее можно сделать ограждение и тем проще вписать станцию в существующий цех. На плотных линиях это решает судьбу проекта, потому что каждый лишний метр зоны безопасности часто превращается в перекомпоновку соседнего оборудования.

Интеграция через локальные входы и выходы (I/O) - практичный вариант, когда цепь безопасности собрана на классических реле/контакторах или на контроллере, где важна дискретная логика без сложных сетевых настроек. Это также удобно при модернизации: можно заменить старые световые завесы на сканер, сохранив часть существующей проводки и шкафа, а время пусконаладки удержать в разумных рамках.

Подключение, питание и поведение в полевых условиях

Подключение через M12 в цеху ценится за повторяемость монтажа: нормированные разъемы, понятная распиновка, меньше шансов перепутать жилы при ремонте. Питание 24 В постоянного тока с расширенным диапазоном (16,8...30 В) дает устойчивость к просадкам на длинных линиях и при пусках приводов, когда в шкафу кратковременно проседает шина. Потребление 7,2 Вт обычно не становится проблемой даже в компактных шкафах, но мы все равно закладываем нормальную вентиляцию и проверяем нагрев в условиях +50 °C, особенно если рядом стоят источники питания и частотники.

Корпус из алюминия и поликарбоната - это компромисс между жесткостью и стойкостью к ударам/вибрациям. Указанная ударопрочность по IEC 60068-2-27 полезна там, где есть риск случайного контакта тележкой или заготовкой. Степень защиты IP65 важна в реальной эксплуатации: пыль, аэрозоль, периодическая влажная уборка. При этом мы всегда рекомендуем продумать козырек и правильный наклон, чтобы на окне не задерживался конденсат и грязь.

microScan3 Core I/O как запасной датчик в системе

Артикул MICS3-AAAZ90AZ1 относится к подсемейству microScan3 Core I/O и поставляется как запасной датчик без системного разъёма. В обслуживании это удобно, если на площадке уже есть базовая часть и отработанный комплект кабелей и крепежа. Для ремонтников важно, что замена не превращается в переделку шкафа: меняем сенсорный модуль, проверяем выравнивание по меткам, прогоняем тест полей, фиксируем результаты в акте.

Лазер класса 1 и длина волны 905 нм - нормальная индустриальная комбинация для безопасной эксплуатации и стабильного измерения. При корректной установке и регулярной очистке окна сканер уверенно отрабатывает типовые сценарии: защита доступа к роботу, контроль зоны вокруг паллетайзера, отсечение прохода в зоне поворотного стола, ограничение скорости при приближении персонала.

Если нужно подобрать конфигурацию полей под вашу кинематику и тормозные пути, а также согласовать подключение I/O в существующую цепь безопасности - передайте нам схему участка и требуемые режимы, мы подготовим техническое решение и рекомендации по монтажу.
