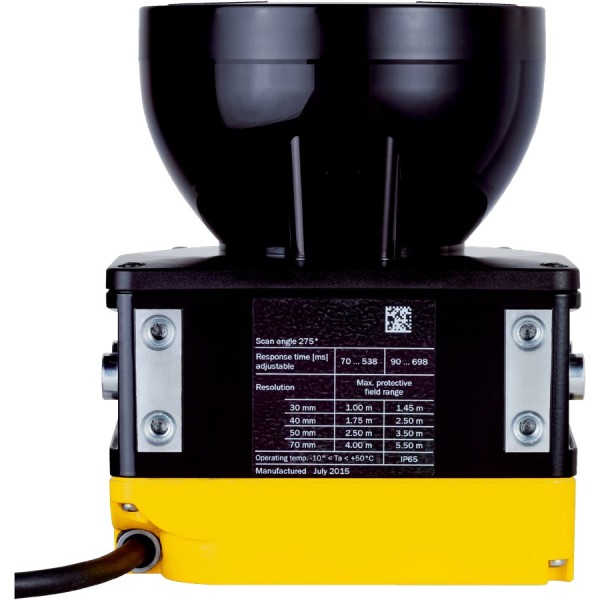

Лазерный сканер безопасности SICK MICS3-AAAZ90AZ1P01
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На практике лазерный сканер безопасности ставят не ради галочки, а чтобы станок, AGV или робот работали без постоянных обходов и блокировок. Типовой сценарий: погрузчик заезжает в зону стеллажей, рядом идет оператор, и нам нужно разнести режимы - в одном случае допускаем движение с ограничением скорости, в другом останавливаем привод до безопасного состояния. Именно под такие задачи мы обычно выбираем SICK microScan3 Core I/O: устройство дает предсказуемую реакцию, понятную логику полей и нормально живет в цеховой среде.
SICK microScan3 Core I/O в реальной интеграции
microScan3 Core I/O удобно заводится в систему управления через локальные входы/выходы. Это важно там, где безопасность реализована классически: реле безопасности/контроллер безопасности + дискретные сигналы, без усложнения сети. На объекте это экономит время на согласование архитектуры и на поиски причин, почему диагностика в полевой шине ведет себя нестабильно при помехах. Подключение через M12 для нас плюс по монтажу: меньше ошибок на клеммниках, быстрее замена по месту, проще держать ЗИП.
Отдельно отмечаем питание 24 В постоянного тока с широким допуском - в реальных шкафах это не лабораторные 24,0 В. При пусках частотников, просадках на длинных линиях и общем шуме в питании важно, чтобы датчик не уходил в странные переходные режимы. Потребление в пределах нескольких ватт не нагружает резервируемые источники и позволяет корректно рассчитать ИБП в шкафу безопасности.
Лазерный сканер безопасности SICK MICS3-AAAZ90AZ1P01: логика полей и движение техники
Ключевой эксплуатационный момент - наличие нескольких защитных полей (до 8). Это не про абстрактную функциональность, а про нормальную работу оборудования в разных режимах. Пример из внедрений: для AGV делаем минимум два поля - широкое на транспортной скорости и более компактное на режиме маневрирования у станции. Для роботизированной ячейки часто разводим поля под разные положения ограждений и под сервисный режим, чтобы при наладке не отключать безопасность целиком, а работать в ограниченном, контролируемом периметре.
Дальность защитного поля до 9 м и широкий угол обзора (275°) обычно закрывают типовые зоны вокруг техники без установки двух-трех устройств. Чем меньше сканеров - тем меньше кабелей, кронштейнов, точек отказа и тем проще последующая верификация. При этом мы всегда закладываем в проекте запас по геометрии: в жизни появляются паллеты нестандартной высоты, временные стойки, тележки, и зона должна оставаться безопасной без постоянной перекалибровки.
MICS3-AAAZ90AZ1P01 SICK: временные параметры и останов по безопасности
Время отклика 70 мс само по себе мало о чем говорит, пока не привязано к расчету безопасной дистанции. Но именно предсказуемая задержка позволяет корректно посчитать остановочный путь по ISO 13855: скорость объекта + время реакции системы (сканер + логика безопасности + привод) + запас. В эксплуатации это выражается просто: сканер не должен срабатывать слишком поздно, чтобы привод гарантированно успевал уйти в безопасное состояние, и не должен дергаться, создавая ложные остановы на границе зоны.
Длина волны 905 нм и класс лазера 1 - рабочий стандарт для таких задач: устройство можно ставить в зоне персонала без специальных мер по защите зрения. Для нас это снижает бюрократию на этапе ввода и упрощает инструктаж для службы эксплуатации.
Механика и среда: что дает корпус и IP65
Корпус из алюминия и поликарбоната - практичная комбинация. Металл держит геометрию и теплоотвод, поликарбонатная часть обычно отвечает за оптическое окно и не боится типовых ударов мелким мусором. Ударопрочность по IEC 60068-2-27 важна не на бумаге: сканеры ставят низко, их задевают паллетами, тележками, иногда ловят вибрации от рам и конвейеров. Когда механика не расползается, у нас не уходит юстировка и не появляются плавающие отказы.
Степень защиты IP65 и рабочий диапазон температур делают устройство пригодным для большинства цехов, включая зоны с влажной уборкой и пылью. При этом мы в проектах все равно контролируем размещение: не направляем окно на прямые струи, закладываем козырек от брызг СОЖ и выбираем высоту, чтобы минимизировать загрязнение оптики. Так достигается стабильность без еженедельной чистки.
Если вам нужно увязать зоны сканирования с режимами оборудования, рассчитать безопасные расстояния и аккуратно включить сканер в цепь безопасности через I/O - поставьте задачу, подберем схему подключения и подготовим комплект под монтаж.
- Потребляемая мощность7,2 Вт Вт
- Температура хранения-25...+70 °C
- СерияmicroScan3
- Вид подключенияM12
- Материал корпусаАлюминий + поликарбонат
- Напряжение питания24 В пост. тока (16,8...30 В)
- Рабочая температура-10...+50 °c
- Степень защитыIP65
- Тип устройстваЛазерный сканер безопасности
- Время отклика70 мс
- Ударопрочность10 g, 16 мс (IEC 60068-2-27)
- ПодсемействоmicroScan3 Core I/O
- Часть системыДатчик, включая системный разъём
- Диапазон защитного поля9 m
- Угол сканирования275 °
- Количество полей8
- Интеграция в систему управленияЛокальные входы и выходы (I/O)
- Класс лазераКласс 1
- Длина волны905 нм
