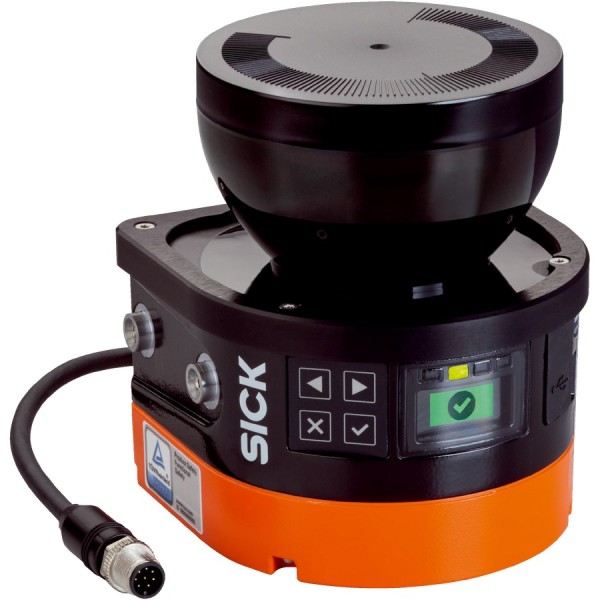

Лазерный сканер безопасности SICK MICS3-AAUZ40AZ1P01

В типовом цехе сканер безопасности чаще всего ставят там, где ограждение невозможно или мешает логистике: зона подъезда AGV, проход к паллетайзеру, подача на рольганг, разворот у ворот. В этих местах важно не просто обнаружить объект, а предсказуемо и повторяемо остановить движение до контакта. Лазерный сканер безопасности SICK MICS3-AAUZ40AZ1P01 как раз рассчитан на такую эксплуатацию: широкий сектор обзора, несколько конфигурируемых полей и нормальная механическая живучесть для промышленной среды.

SICK MICS3-AAUZ40AZ1P01 в задачах периметральной защиты

При интеграции в линию мы всегда смотрим на три вещи: геометрию контроля, динамику останова и устойчивость к внешним факторам. У данной модели сектор сканирования большой - это позволяет закрывать не точку, а реальную зону: например, поставить сканер на стойке у конвейера и сформировать защитное поле вокруг места ручной укладки, оставив технологический коридор для поддона. Дальность защитного поля до 4 м удобна именно в напольных сценариях: не приходится подводить датчик вплотную к опасной зоне, проще выдерживать трассировку кабеля и сервисный доступ.

Время отклика 70 мс важно не в паспорте, а в расчете безопасной дистанции. На практике это означает, что при настройке скорости тележки, времени торможения и задержек в цепи безопасности можно точнее удержать минимально допустимую дистанцию до опасного движения. Иными словами, меньше риск, что придется искусственно расширять поле и терять производительность из-за лишних остановов.

Серия outdoorScan3 и реальная среда эксплуатации

Серия outdoorScan3 изначально ориентирована на работу в условиях, где пыль, брызги и перепады температуры - не исключение, а норма. Степень защиты IP65 в сочетании с корпусом алюминий + поликарбонат дает понятный результат в эксплуатации: сканер меньше страдает от водяного аэрозоля при мойке зоны, от мелкой абразивной пыли и от случайных касаний при обслуживании. Мы обращаем внимание и на диапазон температур: при -10...+50 °C устройство нормально ведет себя в неотапливаемых тамбурах, у доков, в складских коридорах. Для хранения допуск шире, что упрощает логистику ЗИП и резервирование на объекте.

Отдельный практический момент - ударопрочность по IEC 60068-2-27 (10 g, 16 мс). Это не про намеренные удары, а про типовые события: вибрации стойки, случайный зацеп погрузчиком, падение инструмента на кронштейн. Чем лучше механическая стойкость, тем меньше плавающих отказов и тем реже приходится ловить нестабильные срабатывания после мелких инцидентов.

Логика полей и переключение режимов без усложнения схемы

Наличие 8 полей дает инженеру свободу без избыточной математики в ПЛК. Мини-пример: для AGV часто делают два режима - движение и маневрирование. В движении поле вытягивают вперед по траектории, в маневрировании - сжимают, чтобы тележка могла подъехать к станции. Когда полей несколько, можно дополнительно выделить предупреждающую зону для снижения скорости и отдельную защитную зону для останова. Это снижает дергание потока: транспорт не останавливается каждый раз, когда человек проходит на расстоянии, но при реальном пересечении опасной зоны останов гарантирован.

Интеграция через локальные входы и выходы (I/O) упрощает включение в существующую архитектуру безопасности. В реальных проектах это означает меньше зависимостей от полевых шин и меньше рисков, связанных с диагностикой сети. Питание от 24 В пост. тока с широким допуском полезно на распределенных объектах, где по факту на клеммах бывает не идеальные 24 В из-за длины линий и просадок при пуске приводов. Потребление 7,2 Вт обычно не требует отдельного источника - но при групповой установке сканеров мы все равно рекомендуем считать баланс питания и закладывать запас по току.

Оптика и безопасность персонала

Длина волны 905 нм типична для промышленных лидаров, а класс лазера 1 снимает вопросы по безопасности излучения при штатной эксплуатации. Для нас это важно при приемке объекта: не нужно вводить дополнительные организационные меры по лазерной безопасности, достаточно корректной установки по высоте и углам, чтобы исключить слепые зоны и паразитные отражения от глянцевых поверхностей.

Монтаж и обслуживание, о чем думаем заранее

Сканер поставляется как датчик, включая системный разъём - это удобнее для сервисной замены: при аварийной ситуации можно быстро перекинуть устройство без переделки шкафа, а уже потом спокойно разбираться с первопричиной. При монтаже мы обычно закладываем жесткий кронштейн, защиту кабеля от натяжения и проверяем зону обзора на 275° на предмет отражателей, воротных направляющих и сетчатых ограждений. Эти мелочи напрямую влияют на стабильность: неправильная механика чаще создает проблемы, чем сам датчик.

Нужен расчет зон, подбор места установки и привязка I/O к вашей цепи безопасности - подберем схему и подготовим спецификацию. Берите MICS3-AAUZ40AZ1P01 в работу и дайте исходные данные по объекту, чтобы мы проверили конфигурацию до монтажа.
