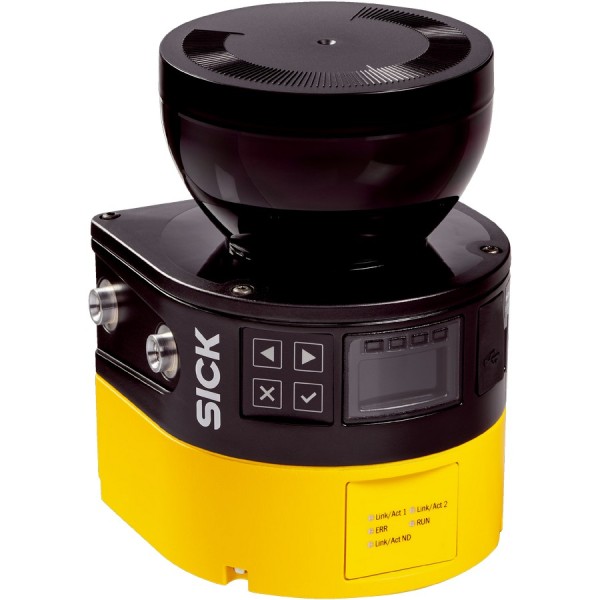

Лазерный сканер безопасности SICK MICS3-ABAZ40EN1

На реальном участке автоматизации чаще всего всплывает не вопрос выбора типа защитного устройства, а вопрос интеграции без сюрпризов: есть мобильная тележка, роботизированная ячейка или конвейерная зона, где геометрия меняется, люди заходят на обслуживание, а простой из-за ложных срабатываний недопустим. В таких сценариях мы обычно ставим лазерный сканер безопасности как универсальный инструмент для контроля плоскости и формирования виртуальных зон. Лазерный сканер безопасности SICK MICS3-ABAZ40EN1 как раз про это - компактная реализация семейства microScan3 с уклоном в промышленную интеграцию и предсказуемое поведение в эксплуатации.

SICK microScan3 MICS3-ABAZ40EN1 в управлении по EtherCAT FSoE

Ключевое, что отличает этот вариант, - ориентир на безопасный обмен в сети. Интеграция по EtherCAT FSoE упрощает архитектуру шкафа: меньше дискретной обвязки, меньше точек отказа, прозрачнее диагностика из PLC. В проектах, где уже принят EtherCAT как основная шина, это снимает типовую проблему: безопасность не живет отдельным островом, а становится частью общей модели данных. При этом важно понимать практический эффект: проще отлаживать режимы, привязанные к скорости, направлению и состояниям машины, и быстрее локализовать причину остановки по логам контроллера, а не по косвенным лампам на реле.

Подключение через M12 - не про удобство монтажа, а про повторяемость результата на площадке. Разъемный интерфейс дает нормальную сервисопригодность: заменить сканер можно без перекоммутации клемм, а при грамотной маркировке кабелей уменьшается риск перепутать цепи при аварийной замене в ночную смену.

Лазерный сканер безопасности SICK MICS3-ABAZ40EN1: логика полей и режимов

В microScan3 часто ценят именно работу с несколькими наборами полей. Здесь предусмотрено 8 полей - на практике мы используем это не как абстрактную цифру, а как способ связать безопасность с технологией. Пример: у AGV на прямом участке одно защитное поле, на поворотах - другое, у зоны стыковки со станцией - третье, а при ручном сопровождении оператором можно включать более мягкий контур предупреждения с жестким стопом только при заходе в ближнюю область. Переключение наборов полей в таких случаях напрямую влияет на пропускную способность и на количество ненужных остановок.

Диапазон защитного поля до 4 м - это не попытка закрыть весь цех одним датчиком, а рабочая дистанция для типовых ячеек: паллетайзеры, обмотчики, зоны подачи тары, роботизированные столы. Важно, что на этой дальности у сканера остается достаточный запас для формирования зоны с учетом реальных допусков: вибрации, разброса траекторий, люфтов ограждений и фактических проходов персонала.

Угол сканирования 275° дает свободу по компоновке. Мы часто ставим сканер не фронтально, а в углу, чтобы закрыть два направления и минимизировать мертвые зоны возле стоек или опор конвейера. Дополнительные градусы в секторе - это меньше механических ухищрений с кронштейнами и меньше требований к точности установки при ограниченном доступе.

Эксплуатационные нюансы microScan3 Core - EtherCAT

Время отклика 70 мс важно оценивать вместе с кинематикой. На быстрых приводах или у роботов решающее значение имеет суммарная цепочка: задержка сканера, сеть, реакция безопасности в PLC и время остановки механики. На практике мы закладываем запас, чтобы гарантированно уложиться в расчетные дистанции остановки, и проверяем это на пусконаладке по реальным измерениям, а не по паспортным значениям отдельных узлов.

Длина волны 905 нм и класс лазера 1 - это про безопасную оптику и предсказуемость при обслуживании. Персонал может работать рядом без дополнительных процедур по лазерной опасности, что снижает организационные риски. При этом оптическая часть остается чувствительной к загрязнению: если участок пыльный или есть аэрозоль, мы всегда рекомендуем сразу продумать место установки и обслуживание окна, а не надеяться, что любой сканер будет одинаково стабилен в любой среде.

Корпус из алюминия и поликарбоната в сочетании с IP65 - это нормальный промышленный уровень для брызг, пыли и регулярной влажной уборки. Важнее другое: жесткость корпуса и ударопрочность 10 g по IEC 60068-2-27 дают шанс пережить неизбежные события на производстве - от случайного контакта с тележкой до вибрационных ударов при работе рядом с прессами или редукторами. Температурный диапазон эксплуатации -10...+50 °C и хранение -25...+70 °C закрывают большинство неотапливаемых складов и типовые цеха, но мы в любом случае смотрим на локальные горячие точки: рядом с печами, сушильными камерами и шкафами с плохой вентиляцией датчик лучше не ставить без тепловой оценки.

Питание 24 В пост. тока с широким допуском и умеренная потребляемая мощность позволяют без экзотики заводить устройство от стандартных промышленных БП. На объектах с длинными трассами кабеля это снижает вероятность, что на клеммах сканера окажется недостаточное напряжение при пусковых просадках.

Отдельно отметим, что это запасной датчик без системного разъема. Такой формат обычно берут как замену в парк: чтобы восстановить линию быстро, не перетягивая всю механическую часть. В сервисной стратегии это удобно, но при первичной комплектации проекта важно правильно сопоставить исполнение с вашей базовой установкой и кабельной частью.

Если нужно увязать защитные поля с режимами машины по EtherCAT FSoE, аккуратно закрыть периметр и получить управляемое поведение без лишних остановок, закладывайте MICS3-ABAZ40EN1 в спецификацию и передавайте нам схему вашей зоны - подберем конфигурацию и проверим стыковку по сети и питанию.
