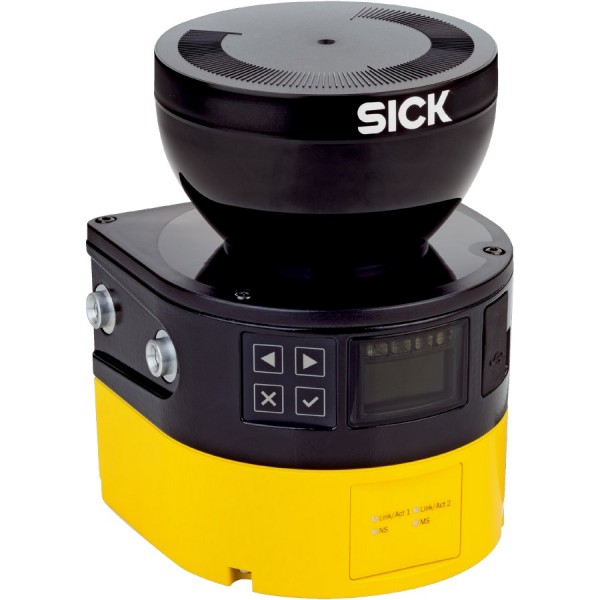

Лазерный сканер безопасности SICK MICS3-ABAZ40IZ1

В реальной эксплуатации лазерный сканер безопасности чаще всего ставят не в стерильный шкаф, а на край конвейера, к воротам робота или к проходу рядом с АГВ. Там постоянно меняется фон: паллеты подъезжают ближе, тележки цепляют стойки, персонал ходит по разным траекториям. В таких местах ценятся не абстрактные функции, а предсказуемая реакция системы безопасности и стабильная работа в пыли, вибрации и при неоднозначной геометрии зоны контроля.

SICK microScan3: что дает в настройке зон и логике доступа

Лазерный сканер безопасности SICK MICS3-ABAZ40IZ1 относится к линейке microScan3 Core с интеграцией в безопасность по EtherNet/IP через CIP Safety. На практике это упрощает архитектуру: статус полей, причины остановов и диагностические биты можно забирать напрямую в контроллер безопасности и увязывать с режимами машины без отдельной россыпи дискретных линий. Для пусконаладки важно и другое - доступно несколько независимых полей, которые удобно назначать под разные сценарии.

Пример из цеха: у станка есть режим наладки с присутствием оператора в зоне и режим автоматической работы. Для наладки формируем более компактное защитное поле и отдельное предупреждающее, чтобы оператор понимал, где граница, а машина не ловила ложные срабатывания на проход мимо. Для автоматического режима - расширяем зону на подходе к опасной части. Переключение полей завязываем на состояние ключа режима и сигнал от контроллера, чтобы избежать ручных ошибок.

Лазерный сканер безопасности SICK MICS3-ABAZ40IZ1 в работе рядом с роботами и АГВ

Критичный параметр для любой динамичной ячейки - время реакции. Чем короче задержка от попадания объекта в контролируемую область до безопасного отключения, тем проще вписаться в расчет тормозного пути робота, портала или тележки. В условиях, когда скорость движения меняется, а расстояния ограничены, запас по времени дает возможность не раздувать защитное поле до полцеха. Здесь сканер отрабатывает стабильно, что особенно заметно на компактных линиях, где каждый метр площади на счету.

Дальность контролируемого защитного поля в 4 м закрывает типовой сценарий: ограждение рабочей зоны робота на подходе, контроль пространства у загрузочного окна, защита прохода к конвейеру. При этом угол обзора 275° позволяет одним прибором перекрывать широкую дугу спереди и по бокам, а не городить пару датчиков со сложным взаимным экранированием. На практике это экономит место на стойках, снижает количество кронштейнов и упрощает юстировку.

Подключение, питание и монтаж: где обычно экономят время на пуске

Для подключения используется интерфейс на M12 - в цехе это означает нормальную ремонтопригодность: кабель быстро меняется, разъемы фиксируются надежно, меньше шансов получить нестабильный контакт из-за вибраций. По питанию сканер рассчитан на стандартную промышленную шину 24 В постоянного тока с рабочим диапазоном, что облегчает включение в существующие шкафы без отдельного БП. Потребление порядка единиц ватт обычно не требует пересчета энергетики шкафа, но дает меньше тепловой нагрузки в закрытых объемах.

Корпус из алюминия и поликарбоната - это не про внешний вид. На площадке он лучше держит механические воздействия при случайных касаниях, а степень защиты IP65 нормально переносит пыль, влажную уборку и брызги технологических жидкостей вне прямой струи. Ударопрочность по IEC 60068-2-27 важна в зонах с транспортом: микроперемещения стойки и единичные удары тележкой не должны превращаться в плавающую проблему с периодическими остановами линии.

Диагностика и эксплуатация в температурных режимах

В диапазоне рабочих температур от отрицательных до положительных значений сканер ведет себя предсказуемо, что важно для складов, неотапливаемых участков и воротных зон. Мы в таких местах обычно обращаем внимание на две вещи: конденсат и загрязнение оптики. Класс лазера 1 позволяет использовать устройство в присутствии персонала без дополнительных мер по защите зрения, но эксплуатационная дисциплина остается обязательной - окно сканера должно быть чистым, а установка выполнена так, чтобы исключить прямое попадание абразивной пыли и постоянные отложения.

Длина волны 905 нм типична для таких сканеров и хорошо работает в задачах обнаружения объектов в производственной среде. В реальной жизни помехи чаще дают не спектральные особенности, а отражающие поверхности и геометрия: полированный металл, пленка на паллете, наклонные плоскости. Поэтому при вводе в эксплуатацию мы рекомендуем закладывать время на проверку полей на реальном материале и на тех скоростях, с которыми будет работать линия.

Что означает исполнение как запасной датчик без системного разъема

Данный вариант поставки обозначен как запасной датчик без системного разъема. Для службы эксплуатации это удобный формат: можно держать на складе совместимую замену и сократить простой при выходе из строя основного узла. Важно заранее в проекте продумать доступ к крепежу и трассировку кабеля, чтобы замена реально занимала минуты, а не превращалась в разборку половины ограждений.

Подберем схему включения в CIP Safety по EtherNet/IP, поможем увязать поля с режимами машины и подготовим рекомендации по установке и проверке защитных расстояний - обращайтесь за подбором и вводом в эксплуатацию MICS3-ABAZ40IZ1.
