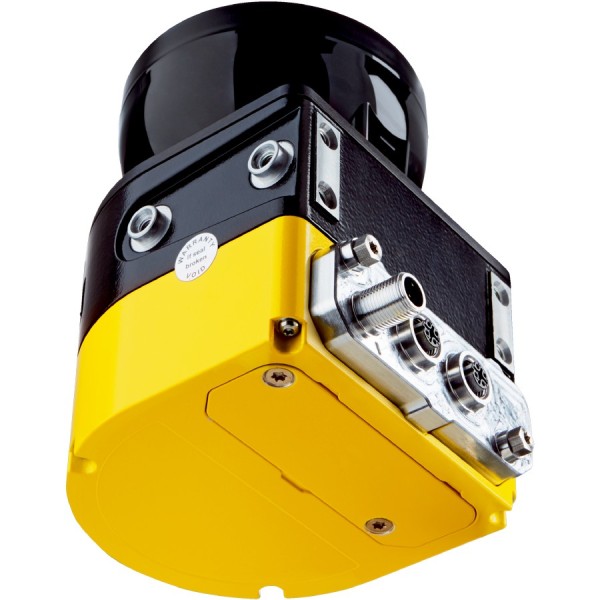

Лазерный сканер безопасности SICK MICS3-ABAZ40IZ1P01

SICK microScan3 MICS3-ABAZ40IZ1P01 в реальном сценарии на линии

Типовая задача, с которой к нам приходят: нужно закрыть доступ в опасную зону у робота или конвейера без частых ложных остановов и без усложнения шкафа управления. В таких узлах важны три вещи: предсказуемая реакция на пересечение зоны, устойчивость к условиям цеха и понятная интеграция в существующую сеть безопасности. Лазерный сканер безопасности SICK MICS3-ABAZ40IZ1P01 как раз рассчитан на такие сценарии - где есть движение, люди, тележки и требование к контролю пространства, а не только к контролю двери.

На практике сканер ставим на стойке у входа в ячейку, формируем защитное и предупреждающее поля под конкретную геометрию, и дальше система управления сама решает - снижать скорость, останавливаться, блокировать перезапуск. При этом мы не тянем отдельные дискреты на каждый режим, а используем безопасный обмен данными по сети, чтобы логика была прозрачной в ПЛК и диагностировалась штатными средствами.

Почему microScan3 важен именно как сетевое устройство безопасности

Ключевой момент для эксплуатации - интеграция в систему управления по CIP Safety по EtherNet/IP. Это позволяет включать сканер в общую архитектуру safety без разрастания клемм, реле и параллельных цепей, а также получать нормальную диагностику: текущее состояние полей, причины остановов, статусы ошибок и подтверждений. Для обслуживающего персонала это означает меньше времени на поиск, почему линия стоит, а для инженеров АСУ ТП - предсказуемые изменения при модернизации: правим логику в контроллере, а не перекраиваем всю проводку.

В проектах с несколькими зонами (например, робот + зона загрузки) удобно, что устройство поддерживает несколько наборов полей. Мы обычно делаем минимум два режима: сервисный (меньше поле, низкие скорости) и производственный (максимальная производительность), а переключение режимов завязываем на безопасные состояния линии. Это снижает число обходов защит и уменьшает соблазн операторов работать в неправильном режиме.

SICK MICS3-ABAZ40IZ1P01: оптика, зона и динамика остановов

При подборе сканера важно понимать, что дальность защитного поля и угол обзора напрямую связаны с тем, сколько точек перекрытия мы получим вокруг оборудования и насколько аккуратно сможем повторить контур опасной зоны. Здесь помогает широкий угол сканирования - можно закрывать вход в ячейку одним прибором без каскадирования нескольких датчиков, если геометрия позволяет. По дальности защитного поля удобно работать с проходами, зонами у конвейеров, AGV-участками, где нужен контроль подхода на дистанции, достаточной для гарантированной остановки.

Отдельно оцениваем время отклика в контексте тормозного пути. В реальной эксплуатации именно сумма: время реакции сенсора + время реакции safety-логики + время торможения привода определяет, где можно поставить границу защитного поля. Если на тележке или портале тормоза уставшие, сканер сам по себе проблему не решит - но благодаря стабильной и известной задержке проще рассчитать безопасные расстояния и зафиксировать их в документации.

Длина волны 905 нм - стандартная для таких задач, а класс лазера 1 важен для эксплуатации: при корректной установке и штатной работе не требуется специальных мер по защите зрения, что упрощает допуск оборудования в цех и снижает количество организационных ограничений.

Монтаж и подключение без сюрпризов

В цеху ценим решения, которые не требуют шаманства с коммутацией. Подключение через M12 ускоряет монтаж и уменьшает риск ошибок на клеммах, особенно когда оборудование обслуживается сменными электромонтажниками. Для нас это также плюс по ремонтопригодности: при повреждении кабеля его проще заменить типовым изделием, а не восстанавливать жилы в шкафу.

Корпус из алюминия и поликарбоната в сочетании с IP65 - это нормальная база для производственных помещений, где есть пыль, брызги СОЖ и регулярная мойка. Важно понимать, что IP65 не заменяет правильный монтаж: мы всегда закладываем козырек от прямых струй, контролируем ориентацию разъема и исключаем зоны, где на оптике постоянно оседает аэрозоль. Тогда прибор живет долго и не требует ежедневной протирки.

По питанию используется стандартный 24 В контур, и при этом потребление умеренное, что удобно при запитке от распределенных блоков питания в ячейках. На объектах с длинными трассами проверяем просадку напряжения под нагрузкой и закладываем запас - это мелочь на этапе проекта, но частая причина нестабильных перезапусков у безопасности на вводе в эксплуатацию.

Устойчивость к условиям эксплуатации и обслуживанию

Рабочий температурный диапазон позволяет ставить сканер в большинстве неотапливаемых участков внутри зданий и в зонах с локальным нагревом от оборудования. Для складской автоматизации и участков у ворот дополнительно смотрим на конденсат и сквозняки: правильная прокладка кабеля и отсутствие прямого обдува оптики дают больше эффекта, чем попытки лечить проблему настройками.

По механике важна ударопрочность: на проходах сканер периодически цепляют паллетами или тележками. Если прибор переживает такие события без ухода в плавающие дефекты, мы экономим на простоях и выездах. В любом случае рекомендуем ставить простую защитную рамку, но не перекрывать поле обзора и не создавать паразитные отражения.

Где MICS3-ABAZ40IZ1P01 отрабатывает лучше всего

• Роботизированные ячейки - контроль доступа без дверей, с замедлением при приближении и остановом при входе.
• Конвейерные участки - защита зон пересечения и обслуживания, где неудобно ставить световые завесы по всей длине.
• AGV/AMR и внутрискладская логистика - стационарные точки контроля, где важно исключить внезапный выход человека на траекторию.
• Упаковочные и паллетайзинговые линии - когда нужно несколько режимов полей под разные скорости и состояния ограждений.

Если нужен сканер, который нормально встраивается в EtherNet/IP safety-контур, дает рабочую диагностику и не усложняет монтаж, берем SICK microScan3 MICS3-ABAZ40IZ1P01 в спецификацию и закладываем его поля под вашу кинематику и тормозные характеристики. Направляйте схему зоны и тип приводов - подберем конфигурацию и проверим расчет безопасных расстояний.
