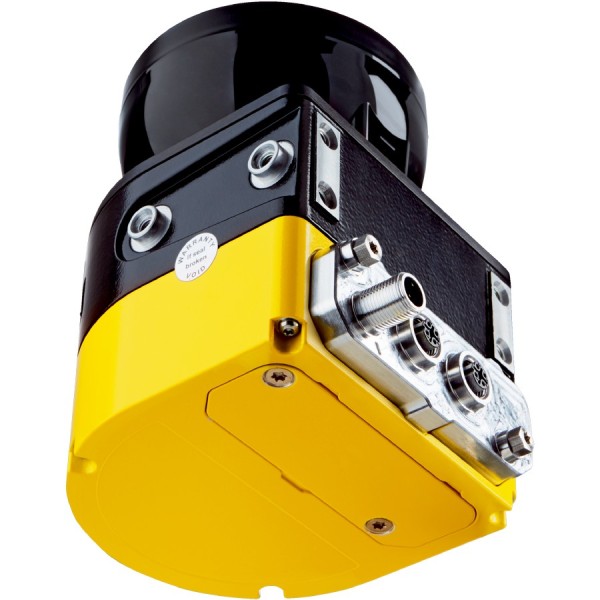

Лазерный сканер безопасности SICK MICS3-ABAZ40ZA1P01

Когда на участке есть подвижные тележки, роботизированные ячейки или конвейер с ручной подачей, основной риск обычно не в том, что кто-то нарушит инструкцию, а в том, что оператор делает шаг в зону движения в момент, когда автоматика уже разогналась. В таких сценариях мы ставим сканер безопасности не ради формального соответствия, а чтобы обеспечить предсказуемое торможение и стабильный контроль зоны без постоянных ложных остановов из-за пыли, вибрации и отражающих поверхностей.

SICK microScan3 MICS3-ABAZ40ZA1P01 в реальной ячейке

Лазерный сканер безопасности SICK из семейства microScan3 Core ориентирован на прикладные задачи, где нужна компактная оптика, широкий сектор обзора и нормальная интеграция в систему управления без избыточной сложности. Сектор сканирования 275° дает возможность закрыть зону почти вокруг прибора и при этом оставить удобный коридор для кабельного ввода и крепежа. На практике это упрощает компоновку: прибор можно поставить в углу рамы ячейки или на стойке у входа, не городя дополнительные зеркала и кожухи, которые потом мешают обслуживанию.

Дальность защитного поля до 4 м - это рабочий диапазон для типовых периметров вокруг станка, паллетайзера или зоны работы манипулятора. Мы используем это как компромисс между геометрией зоны и устойчивостью к паразитным отражениям: слишком большая дальность в тесных цехах часто приводит к тому, что сканер видит посторонние объекты за ограждением и приходится сужать поля вручную.

Лазерный сканер безопасности SICK MICS3-ABAZ40ZA1P01: логика полей и переключение режимов

Наличие 8 полей - важная эксплуатационная характеристика, особенно если у оборудования несколько состояний. Пример: у AGV скорость меняется на прямом участке и при подъезде к воротам. Мы задаем два защитных контура и пару предупреждающих, а переключение делаем по дискретам от контроллера или по состоянию привода. В результате система не тормозит раньше времени, но при этом соблюдает безопасную дистанцию на высокой скорости. Аналогично на станке: поле при наладке обычно меньше и допускает подход ближе, а в автомате поле расширяется.

Время отклика 70 мс - это не просто цифра из паспорта. Мы всегда считаем остановочный путь как сумма времени реакции сканера, логики безопасности, задержек привода и механического торможения. Если на тележке или оси стоит частотник с безопасным отключением момента, то эти миллисекунды напрямую влияют на то, на каком расстоянии можно поставить границу поля, чтобы не терять производительность из-за излишне большой зоны.

Интеграция по EFI-pro и обслуживание без сюрпризов

Интеграция в систему управления через EFI-pro удобна там, где нужно получить больше диагностической информации, чем просто два канала OSSD. В эксплуатации это выражается просто: при остановке мы хотим понимать причину - пересечение поля, потеря видимости, ошибка конфигурации, проблема по питанию. Чем точнее диагностика, тем меньше времени уходит на поиск виновника простоя, особенно на линиях с несколькими зонами и несколькими сканерами.

Подключение через разъем M12 мы считаем практичным решением для промышленной среды. С ним проще обеспечить повторяемость монтажа, меньше риск перепутать распиновку на выезде и легче организовать быструю замену по принципу снял-поставил без пересборки кабельного ввода. При этом важно нормально развести питание 24 В пост. тока с учетом допустимого диапазона, чтобы не ловить редкие перезапуски при просадках на длинных трассах.

Оптика 905 нм, класс лазера 1 и устойчивость в цеховых условиях

Длина волны 905 нм типична для надежных решений в контуре безопасности: это диапазон, где прибор хорошо работает по большинству производственных поверхностей, но при монтаже мы все равно учитываем реальность - пленка, глянец, нержавейка, паллетная стрейч-обмотка. Класс лазера 1 важен для постоянного присутствия людей рядом со сканером: при грамотном монтаже не требуется дополнительных ограничений по доступу из-за излучения, а эксплуатация не превращается в бюрократию.

Корпус из алюминия с поликарбонатом и степень защиты IP65 - это не про формальную пылевлагозащиту, а про выживаемость на мойках, в зонах с аэрозолем СОЖ и в местах, где есть мелкая абразивная пыль. Диапазон рабочих температур от -10 до +50 °C закрывает большинство неотапливаемых складов и стандартных цехов. Ударопрочность по IEC 60068-2-27 полезна там, где стойки периодически цепляют погрузчиком: прибор не должен уходить в ошибку от случайного удара, а если крепеж выставлен правильно, то и юстировка не поплывет.

Если вам нужен подбор места установки, расчет защитного расстояния и увязка полей с режимами оборудования, берите MICS3-ABAZ40ZA1P01 и передавайте нам схему ячейки и кинематику - настроим под вашу реальную механику и логику безопасности.
