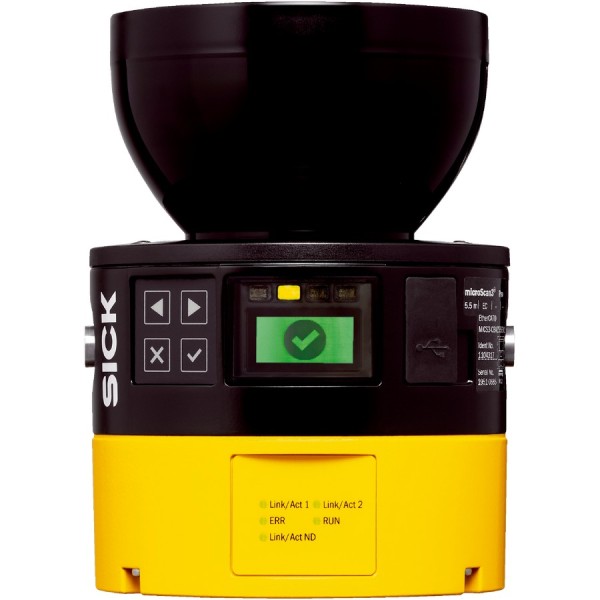

Лазерный сканер безопасности SICK MICS3-ABAZ55EN1P01

В цехе чаще всего нет времени разбираться, почему линия встала. На практике остановы из-за зоны безопасности возникают по двум причинам: неправильно выбранная геометрия контроля и сложная интеграция в ПЛК, из-за чего защитная логика работает с задержками или с ложными срабатываниями. Лазерный сканер безопасности SICK microScan3 серии Core в исполнении MICS3-ABAZ55EN1P01 как раз закрывает эти риски: широкая зона обзора, несколько конфигурируемых полей и понятная привязка к функциональной безопасности по промышленной сети.

SICK microScan3 MICS3-ABAZ55EN1P01 в реальных сценариях

Мы ставим такие сканеры на периметры роботизированных ячеек, АГВ/АМR-маршруты и зоны загрузки паллетайзеров, где требуется контролировать подход человека не по створке, а по площади. Угол сканирования 275° удобен, когда датчик нужно установить в углу ограждения: одной точкой перекрываем фронт и часть боковых направлений, сокращая количество устройств и кабельных трасс.

Дальность защитного поля 5,5 м дает запас для компоновки. Например, на участке с конвейером и ручной подачей мы можем отнести сканер от опасной зоны подальше - так он меньше страдает от ударов тележками и при этом остается возможность корректно отстроить предупреждающее и защитное поля под реальные проходы.

Лазерный сканер безопасности SICK MICS3-ABAZ55EN1P01 и логика полей

Важная эксплуатационная деталь - наличие до 8 полей. Это не про галочку в спецификации, а про нормальную работу с режимами линии. Типовые примеры:

• переключение полей по скорости: медленный режим наладки - компактное защитное поле, рабочая скорость - расширенное поле с увеличенной дистанцией срабатывания;
• разделение зон на подход и опасную область: предупреждающее поле дает сигнал на замедление/световую индикацию, а защитное - на безопасную остановку;
• разные конфигурации под ориентацию тележек и поток людей в проходе, когда в одну смену движение идет в одну сторону, а в другую - наоборот.

При грамотной настройке полей снижается число ложных остановов: сканер не реагирует на неизбежные фоновые объекты (стойки, кабель-каналы, элементы ограждений), но уверенно фиксирует появление человека в опасной зоне.

Интеграция microScan3 Core – EtherCAT® через EtherCAT® FSoE

Для нас ключевое - как устройство встраивается в архитектуру управления. Поддержка EtherCAT® FSoE позволяет заводить безопасные сигналы напрямую в безопасный контроллер по сети, без россыпи дискретных цепей и без усложнения шкафов. Это особенно заметно на линиях, где несколько зон безопасности и много межблокировок: меньше клемм, меньше точек отказа, проще диагностика.

Время отклика 70 мс важно учитывать при расчете безопасной дистанции. В реальной эксплуатации это означает, что при росте скорости механики или при увеличении инерции (например, сменили захват на роботе или поставили более тяжелую оснастку) у нас остается предсказуемая составляющая задержки со стороны датчика, и расчет по ISO 13855 не превращается в угадайку. Мы обычно закладываем суммарную цепочку: датчик - сеть - безопасный ПЛК - исполнительный элемент, и на этой базе проверяем, укладываемся ли в требуемую остановочную дистанцию.

Конструкция SICK microScan3: корпус, подключение, условия цеха

Корпус из алюминия с элементами из поликарбоната хорошо переносит типичную промышленную среду: вибрации, случайные контакты при обслуживании, монтаж на стойках в проходах. Степень защиты IP65 дает возможность ставить устройство рядом с зонами, где есть пыль и периодическая влажная уборка без прямой мойки высоким давлением. По опыту, это снижает количество отказов, связанных не с электроникой, а с банальным попаданием грязи в разъемы и на оптику.

Подключение через M12 упрощает сервис: при замене не нужно перебирать клеммы, достаточно корректно уложить кабель и обеспечить механическую разгрузку. Питание от 24 В постоянного тока в широком допуске полезно, когда линия сидит на общей шине с приводами и пусковой ток создает просадки - устройство устойчиво переживает такие режимы без спорадических перезапусков. Потребление 7,2 Вт позволяет без проблем держать сканер на стандартных источниках питания шкафа, не раздувая тепловой баланс.

По оптике: длина волны 905 нм и класс лазера 1 - это штатный для промышленных сканеров диапазон, который обеспечивает корректную работу при соблюдении регламента по чистоте окна и правильной ориентации относительно зеркальных поверхностей. На участках с нержавейкой или пленкой мы дополнительно проверяем паразитные отражения в процессе пусконаладки и при необходимости корректируем положение и контуры полей.

Если вам нужен датчик, который нормально встраивается в EtherCAT® FSoE, дает гибкость по полям и адекватно ведет себя в цеховых условиях, берите MICS3-ABAZ55EN1P01 и согласуем схему включения, расчет дистанций и набор полей под вашу механику.
