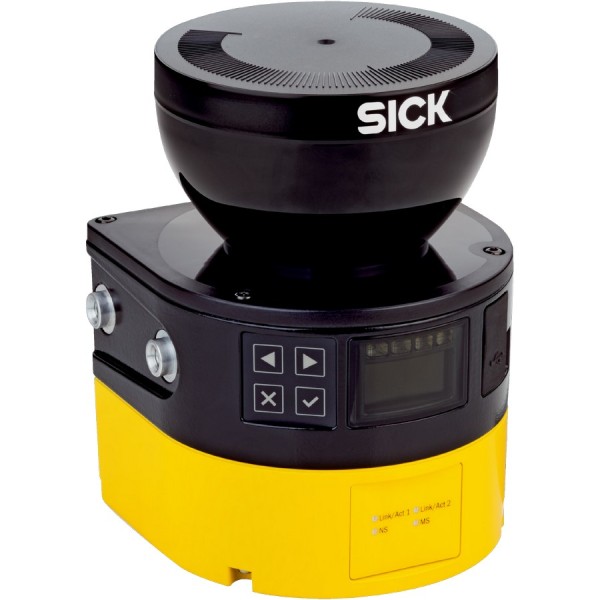

Лазерный сканер безопасности SICK MICS3-ABAZ55IZ1

На реальном участке безопасность почти всегда упирается не в нормативы, а в динамику процесса. Роботизированная ячейка, AGV, паллетайзер или конвейер с ручной подачей - люди заходят в зону непредсказуемо, а ограждения мешают обслуживанию. В таких случаях мы ставим лазерный сканер, который контролирует пространство по плоскости и дает контроллеру понятный дискретный или сетевой сигнал о нарушении. Лазерный сканер безопасности SICK MICS3-ABAZ55IZ1 как раз рассчитан на такие сценарии: компактный microScan3 с предсказуемой геометрией контроля и нормальной сетевой интеграцией в промышленный Ethernet.

SICK microScan3 MICS3-ABAZ55IZ1 в задачах ячейки и внутрискладской логистики

Практика типовая. Для паллетайзера задаем защитное поле на подступах к зоне захвата, а предупреждающее поле используем для плавного торможения транспортера или снижения скорости робота до безопасной. Для AGV поле динамически переключаем в зависимости от скорости и направления: спереди - длиннее, сбоку - короче. У MICS3-ABAZ55IZ1 предусмотрено несколько наборов полей, поэтому не приходится городить внешнюю логику на реле или писать сложные обходы в ПЛК: выбираем требуемый набор по состоянию машины и получаем воспроизводимую реакцию.

Угол обзора 275° важен не на бумаге, а при компоновке. Когда сканер установлен в углу рамы или на стойке возле ворот, широкий сектор позволяет закрыть слепые зоны без дополнительного датчика. А дальность защитного поля 5.5 м дает запас по времени для безопасной остановки - это напрямую влияет на расчет тормозного пути и допустимую скорость перемещения тележки или каретки.

Интеграция SICK MICS3-ABAZ55IZ1 в сеть и диагностику

Мы регулярно сталкиваемся с проблемой: безопасность есть, но диагностики нет, и при любом стопе электрики ищут причину методом отключения клемм. Здесь помогает интеграция CIP Safety по EtherNet/IP. Сканер можно включить в общую архитектуру управления, где SIL/PL-логика живет рядом с технологической, но в отдельном безопасном домене. В результате в HMI выводим не только факт стопа, а состояние полей, причины срабатывания, статистику нарушений. Это ускоряет пусконаладку и уменьшает простой при ложных срабатываниях, например из-за временных отражающих объектов или неправильной привязки зон.

Подключение через M12 - мелочь, но в эксплуатации это про ремонтопригодность. На линиях, где вибрация и регулярная мойка/уборка, разъемная коммутация проще для замены датчика и меньше зависит от качества монтажной пайки. Питание 24 В пост. тока с расширенным диапазоном тоже полезно: при длинных трассах и просадках на распределении по шкафам сканер продолжает работать стабильно, без странных перезагрузок и спорадических ошибок.

Логика полей и отклик в живом цикле

Время отклика 70 мс нужно учитывать не абстрактно, а в сумме с временем остановки привода и задержками в контроллере. На практике мы закладываем полный безопасный цикл: детекция - передача по сети - реакция safety-части ПЛК - отключение STO/контакторов - механический выбег. Чем понятнее и стабильнее эта цепочка, тем точнее можно настроить поля без излишнего запаса, который обычно съедает производительность.

Наличие 8 полей удобно для машин с режимами. Мини-пример: режим наладки - маленькое поле и ограниченная скорость, режим авто - расширенное поле, режим ручной подачи - отдельная геометрия под работу оператора у стола. Переключение полей делаем по состояниям машины, а не перетаскиваем сканер физически и не меняем ограждения.

Исполнение и устойчивость к цеховым условиям

Корпус из алюминия и поликарбоната и степень защиты IP65 - это про нормальную жизнь в цеху: пыль, аэрозоль, случайные удары тележкой, перепады температур. По ударопрочности 10 g по IEC 60068-2-27 мы обычно оцениваем, насколько датчик переживет нештатные касания при обслуживании. Диапазон рабочих температур -10...+50 °C закрывает большинство складов и производственных помещений без кондиционирования, а хранение до -25...+70 °C полезно для запасных частей на складе ЗИП.

Длина волны 905 нм и класс лазера 1 означают, что при корректном монтаже не требуется специальных мер по защите зрения, что упрощает согласование и ввод. При этом важно соблюсти геометрию установки: высоту, наклон, чистоту окна и исключить отражающие поверхности вблизи плоскости сканирования.

Отдельно отметим назначение: это запасной датчик без системного разъема. В эксплуатации это удобно, когда нужна быстрая замена головы при аварии, а базовая часть и кабельная инфраструктура уже закреплены в шкафу/на машине. Мы обычно рекомендуем держать такой узел в ЗИП для критичных линий, чтобы не ждать поставку при простое.

Подберем конфигурацию полей, проверим совместимость по EtherNet/IP и подготовим схему включения в safety-контур - закладывайте SICK MICS3-ABAZ55IZ1 в спецификацию и передавайте нам параметры зоны и режимов работы для инженерной проверки.
