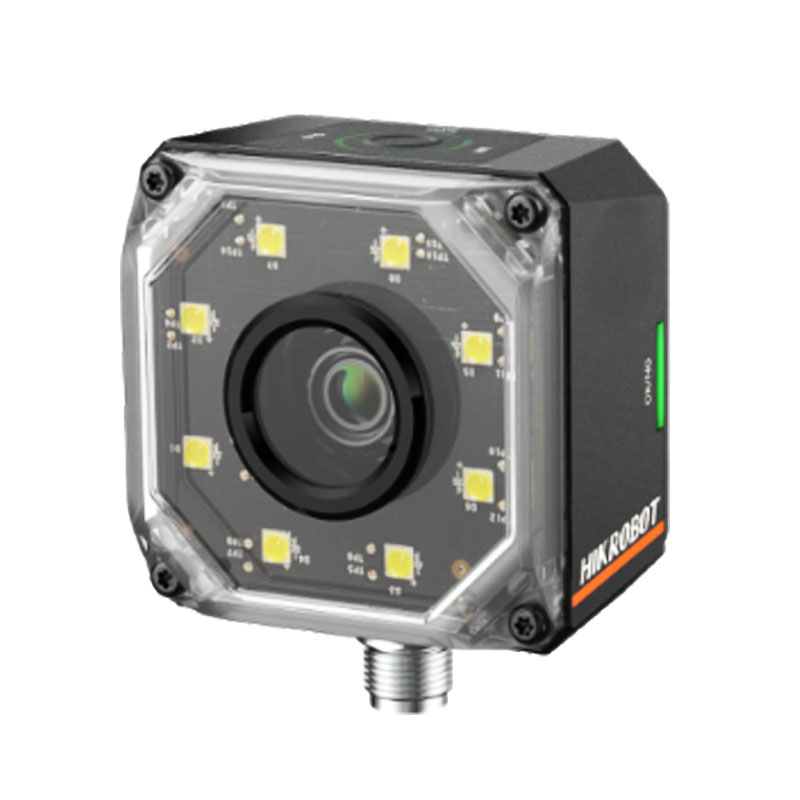

Считыватель кодов MV-ID3016PM-06M-WBN с фокусным расстоянием 6 мм
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как это работает на линии
Типовой сценарий: конвейер подаёт лотки с деталями, на каждой — этикетка с Data Matrix, иногда рядом ещё линейный EAN. Маркировка может быть слегка смазана термотрансфером или иметь блик от ламинации. Считыватель MV-ID3016PM-06M-WBN из серии HIKROBOT ID3000 как раз рассчитан на такие «живые» условия: берёт изображение с CMOS-сенсора с глобальным затвором и стабильно отрабатывает чтение на скорости до 84 кодов/сек при частоте до 60 fps. На практике это означает, что вы не упираетесь в сканер при такте машины — ограничением становится механика или логика ПЛК, а не декодирование.
Оптика 6 мм и почему фокус важнее для MV-ID3016PM-06M-WBN, чем кажется
Здесь стоит объектив с фокусным расстоянием 6 мм. Для интегратора это не «просто цифра»: она определяет рабочую дистанцию, поле зрения и чувствительность к вибрациям/перекосам. 6 мм обычно выбирают, когда нужно уверенно «забрать» код в ограниченном пространстве (например, внутри ограждения ячейки) и не терять детальность на мелком Data Matrix. Меньше пляски с кронштейнами: поставили, выставили угол, и система живёт без еженедельных подстроек после обслуживания конвейера.
Сенсор и кадрирование без смаза
CMOS с глобальным затвором — ключевой признак промышленного решения, а не офисной камеры. Глобальный затвор снимает весь кадр одновременно, поэтому при движении объекта не получается «желе» и диагональных искажений. Это напрямую влияет на читаемость 2D-кодов, где геометрия модулей критична. Разрешение 1408×1024 даёт запас по детализации: можно читать код меньшего размера или работать с более широким полем зрения без потери контраста в зоне интереса.
Интеграция в АСУ ТП без самодеятельности
MV-ID3016PM-06M-WBN не заставляет городить промежуточный ПК «для перевода протоколов». По коммуникациям набор взрослый: Profinet, EtherNet/IP, Modbus, MELSEC, Fins, SLMP, плюс TCP Client/TCP Server, UDP, Serial и FTP. На реальных проектах это экономит время на пусконаладке:
Если нужен более гибкий доступ со стороны верхнего уровня, пригодятся SmartSDK и TCP/UDP: например, для связи с MES, где требуется дополнительно отправлять снимок или расширенную диагностику по отказам чтения.
ПО IDMVS в эксплуатации
Клиентское ПО IDMVS удобно тем, что на этапе ввода в эксплуатацию можно быстро зафиксировать параметры: экспозицию, область интереса, фильтрацию, триггеры, форматы вывода. Важно, что настройка делается инженерно, а не «на глаз»: вы можете стабилизировать процесс под конкретную печать и материал этикетки, а затем зафиксировать конфигурацию как эталон. Это снижает зависимость от смены персонала: наладчик не будет «крутить ползунки», пытаясь угадать, почему сегодня не читается партия.
Питание и устойчивость к цеховым условиям
Питание 12–24 В DC — стандарт для шкафов автоматики и распределённых коробок на линии. Не нужно отдельного БП «под камеру», можно сесть на существующую 24-вольтовую шину с нормальной фильтрацией.
По механике и климату устройство рассчитано на нормальный цех: рабочая температура 0…50 °C, хранение -30…70 °C. Влажность 20–95% без конденсации — это важная оговорка: при мойках/перепадах температуры нужно исключить выпадение росы в зоне установки, иначе проблемы будут не в электронике, а в оптике и подсветке (если она внешняя). Степень защиты IP65 означает, что корпус держит пыль и струи воды, но это не отменяет грамотного ввода кабеля и уплотнений на кронштейне.

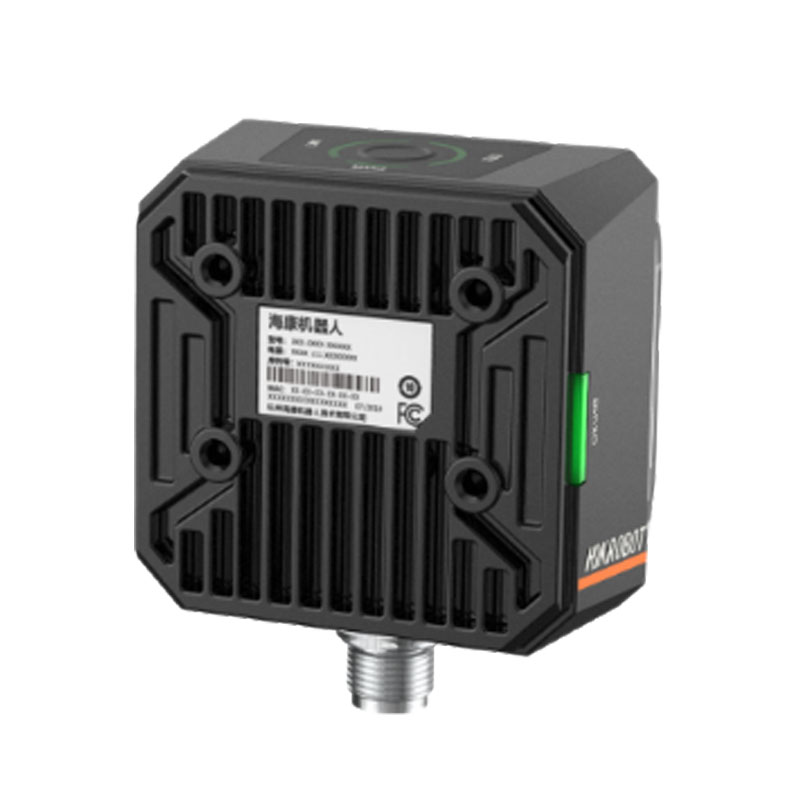

Физические габариты и монтаж MV-ID3016PM-06M-WBN
Корпус 65.2×65.2×47 мм — компактный, без «кирпича» на кронштейне. В роботизированных ячейках это часто решает: меньше инерции на выносе, меньше риск сбить настройку от вибраций, проще уложить кабель так, чтобы он не попадал в зону движения захватов.
Поддерживаемые типы кодов
Считывание закрывает типовой набор для производства и логистики: 1D (Code 39/93/128, ITF14/25, CodaBar, EAN, UPCA/UPCE) и 2D (QR Code, Data Matrix). Практическая ценность в том, что можно одним устройством закрыть разные участки: входной контроль по EAN, внутризаводская трассировка по Data Matrix, упаковка по ITF14 — без замены сканера и переделки интерфейсов.
Соответствие требованиям по сертификации
Наличие CE, FCC, RoHS, KC — это не «галочки», а реальная помощь при сдаче проекта: меньше вопросов от службы качества, проще согласовать поставку на международные площадки и вписаться в корпоративные требования по компонентам.
Если нужно быстро и без лишних прослоек встроить считывание 1D/2D в линию с промышленными протоколами и предсказуемым поведением на скорости — закладывайте MV-ID3016PM-06M-WBN в проект и запрашивайте комплект под вашу рабочую дистанцию и схему триггера.
- Разрешение1408 х 1024 мм
- Фокусное расстояние6 mm (0.2 мм
- СертификацияCE, FCC, RoHS, KC
- Клиентское ПОIDMVS
- ВлажностьОт 20% до 95% относительной влажности. без конденсации
- Температура храненияОт -30 °C до 70 °C °C
- Габаритные размеры65.2х65.2х47 мм
- Поддерживаемые коды1D: Code 39. Code 93. Code 128. ITF 14. ITF 25. CodaBar. EAN. UPCA. UPCE; 2D: QR Code. Data Matrix
- Максимальная частота кадров60.0 fps fps
- Тип сенсораCMOS с глобальным затвором
- Максимальная скорость чтения84 кодов/сек кодов/сек
- Коммуникационные протоколыSmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, MELSEC, Ethernet/IP, ModBus, UDP, Fins, SLMP
- СерияID3000
- Напряжение питания12 ~ 24 В постоянного тока
- Рабочая температураОт 0 °C до 50 °C °c
- Степень защитыIP65
