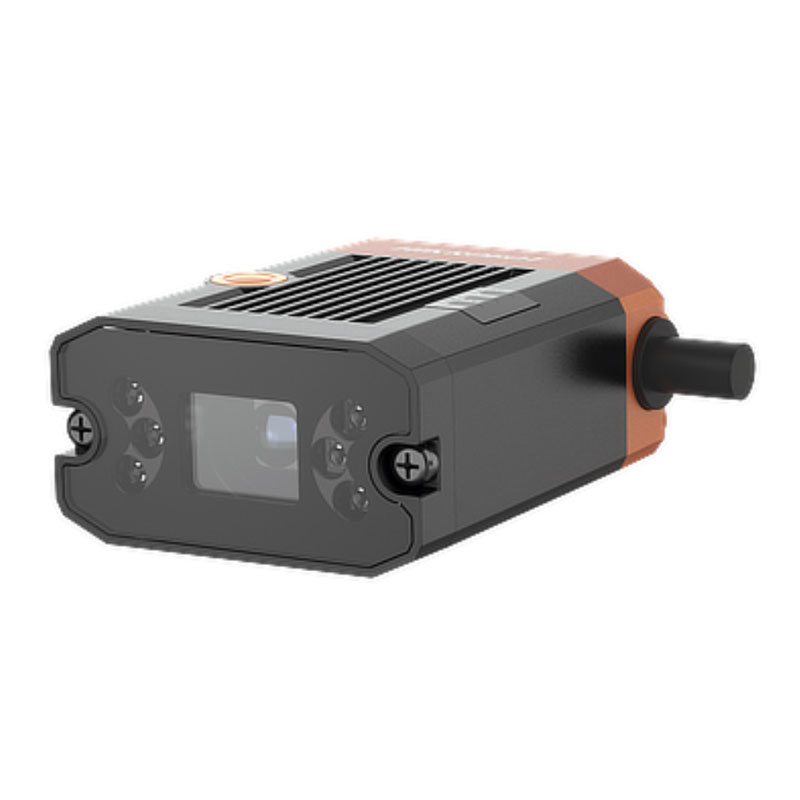

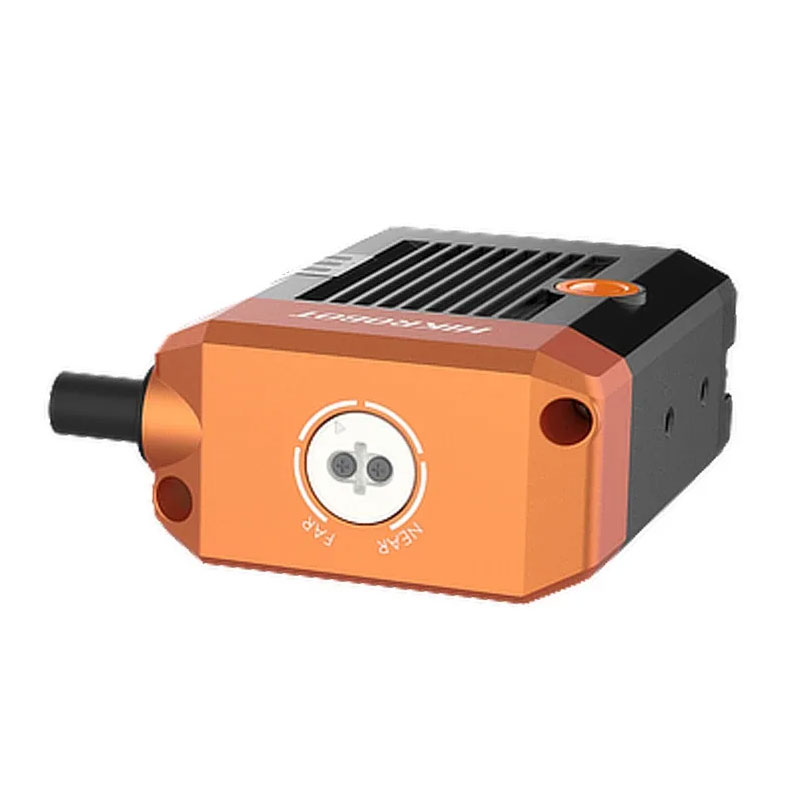

Смарт-камера MV-SC2004EC-12S-WBN V3.0

Типовая ситуация на линии: короб уходит по конвейеру, на боковой стенке DataMatrix напечатан термотрансфером, рядом — блестящая лента и складка. Оператор «видит» код, а система учета — нет. Причина обычно не в коде, а в том, как смарт-камера работает с движением, бликами и экспозицией. MV-SC2004EC-12S-WBN V3.0 из серии HIKROBOT SC2000 как раз рассчитан на такие условия: промышленное исполнение, нормальная динамика и адекватная интеграция в ПЛК.

Что дает сенсор с глобальным затвором на практике

Внутри стоит CMOS 1/2.9" с глобальным затвором. Для инженера это означает простую вещь: при съемке движущихся объектов не появляется «желе» и перекосы строк, характерные для rolling shutter. На скорости конвейера это критично: DataMatrix из точек превращается в смазанный прямоугольник — и декодер начинает сыпать отказами. Глобальный затвор фиксирует кадр целиком, поэтому стабильнее держится декодирование 2D штрихкодов при рывках и вибрации.

Максимальная частота 60 fps — не про «красивое число», а про запас по времени. Когда окно захвата маленькое (например, считываем код на торце и объект виден 150–200 мс), лишние кадры позволяют выбрать корректный по резкости и подсветке, а не «последний шанс».

Оптика и поле зрения без гадания

Модель идет с объективом 12.4 мм. В сочетании с разрешением 704×540 это разумный компромисс для задач, где важна уверенная геометрия модуля 2D-кода, но нет необходимости в мегапикселях. На практике это часто склады, сортировка, этикетка на лотке, идентификация узла на сборке. Чем меньше «лишней» детализации, тем проще получить стабильную экспозицию и не уткнуться в шум на высокой выдержке.

Если приходится читать код на темной упаковке или на металлизированной пленке, оптика с адекватным фокусным позволяет не «размазывать» изображение по краям поля. Это снижает количество случаев, когда код читается только в центре, а при небольшом смещении изделия — уже нет.

Интеграция в автоматизацию: не только Ethernet

По коммуникациям устройство гибкое: Serial Port, TCP/UDP, FTP, Profinet, Modbus, Ethernet/IP. Для цеха это означает, что смарт-камеру можно подключить как к обычному ПК-уровню (SCADA/сервер маркировки через TCP), так и напрямую к ПЛК по промышленным протоколам.

Мини-пример: на линии упаковки можно завести триггер с ПЛК, результат чтения и строку кода отдать обратно в контроллер по Profinet, а параллельно по FTP или TCP складывать изображения/логи на диагностический сервер. В результате технолог получает трассировку: когда и какой код считан, и чем закончилась попытка. Это сильно экономит время на разбор «плавающих» отказов.

Условия эксплуатации, которые обычно забывают в ТЗ

Корпус с защитой IP65 — это не «для улицы», а для реальной производственной пыли, волокна, аэрозолей СОЖ и периодической мойки без фанатизма. Важно, что герметизация держит не только грязь, но и стабильность оптики: меньше шансов, что через полгода на защитном стекле появится мелкая абразивная пленка и контраст кодов уйдет.

Диапазон температур -30…+70 °C закрывает холодные склады, неотапливаемые рампы и горячие участки рядом с термотоннелем. При таких перепадах чаще всего «сыпятся» не камеры, а разъемы и кабельные вводы, поэтому промышленное исполнение здесь важнее, чем теоретическая точность считывания на стенде.

Допустимая влажность 20–95% позволяет ставить смарт-камеру в зонах, где после остановки линии появляется конденсат или идет влажная уборка. В связке с IP65 это снижает риск нестабильной работы из‑за утечек и окисления.

Монтаж и питание

Питание 24 В — стандарт автоматики. Можно вешать на общий шкафной БП без городьбы с инверторами и «офисными» адаптерами. Габариты 46×57.6×25 мм и масса около 220 г удобны для кронштейнов на подвижных узлах: меньше инерция, меньше требований к жесткости, проще удержать соосность с зоной считывания.

Настройка и сопровождение

Клиентское ПО SCMVS пригодится не только на пусконаладке. Я обычно оставляю технологу готовый профиль: экспозиция, ROI, фильтры, формат выдачи строки. Когда меняется тип этикетки или поставщик упаковки, корректировка делается за минуты, а не через перепрошивку и «танцы» с утилитами. Это особенно полезно на линиях, где номенклатура меняется каждую смену.

Соответствие требованиям по безопасности и поставкам

Сертификация CE и KC упрощает прохождение внутренних процедур у предприятий с жестким входным контролем и требованиями по комплаенсу. На практике это меньше вопросов со стороны службы качества и быстрее ввод в эксплуатацию.

Если вам нужен промышленный 2D-считыватель под ПЛК-интеграцию с нормальной работой на движении и в «грязных» условиях, закладывайте MV-SC2004EC-12S-WBN V3.0 в проект и согласуйте интерфейс (Profinet/Modbus/Ethernet/IP) под вашу архитектуру — подготовлю рекомендации по подключению и обмену.
