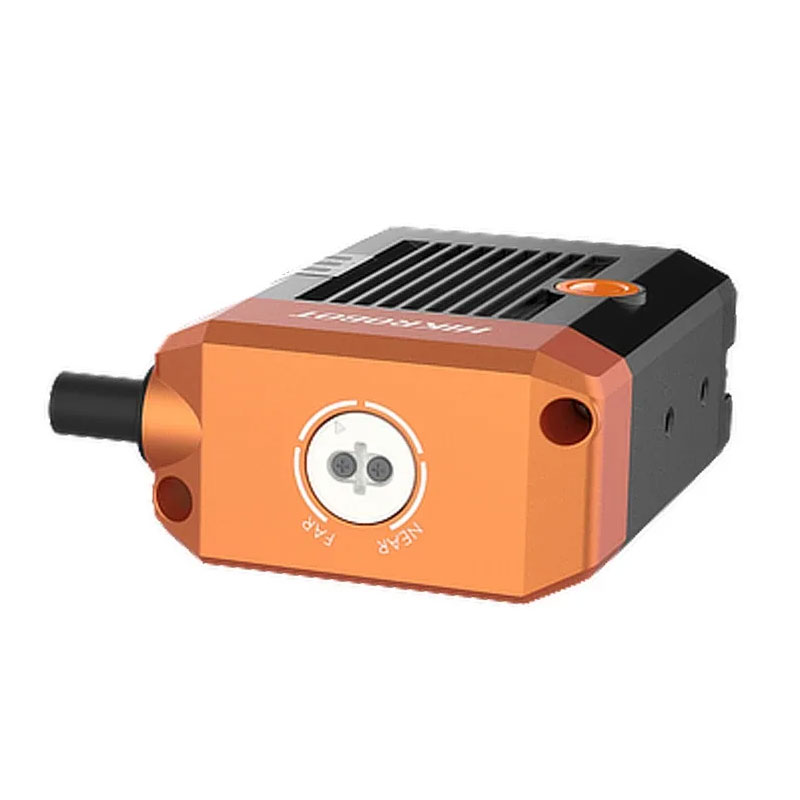

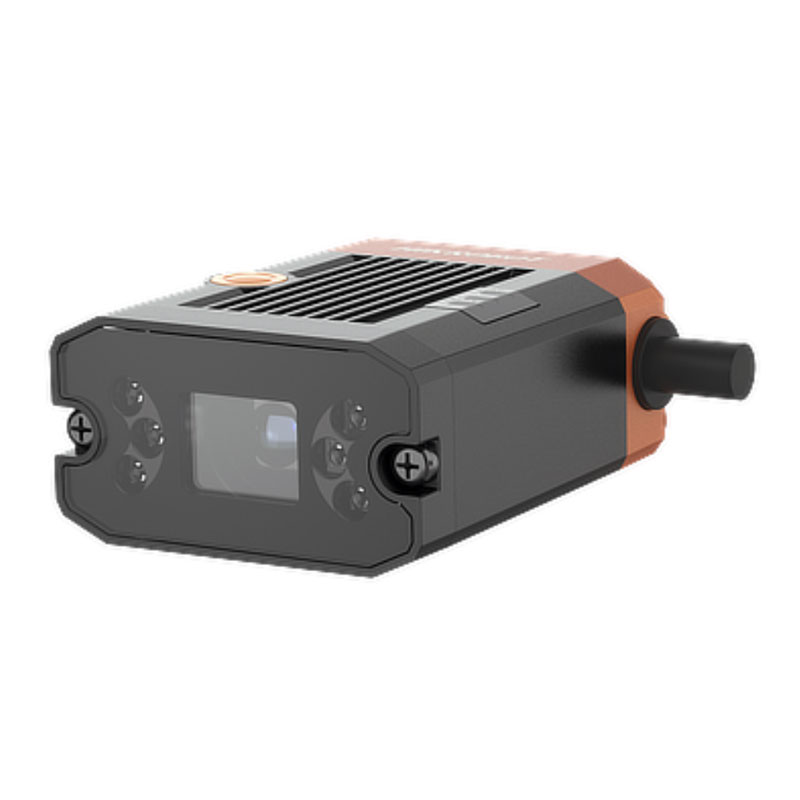

Смарт-камера MV-SC2004EC-15S-WBN V3.0

Как это обычно выглядит на линии

Конвейер идёт с переменной скоростью, на упаковке — DataMatrix или другой 2D-код, а рядом уже ждёт ПЛК с жёстким тактом: «прочитал — подтвердил — пропустил». В таких задачах промышленная смарт-камера MV-SC2004EC-15S-WBN V3.0 от HIKROBOT полезен не “картинкой”, а стабильностью цикла. Устройство рассчитано на работу в реальной среде производства: пыль, мойка, вибрации, перепады температуры и влажности, а также необходимость подключить его не к «компьютеру оператора», а напрямую в промышленную сеть.

Оптика и матрица, которые решают именно задачу чтения

Здесь стоит CMOS-матрица с глобальным затвором. На практике это означает отсутствие характерных искажений при движении объекта — когда код «косит» или растягивается из‑за построчного считывания. При скорости ленты и коротком времени экспозиции глобальный затвор даёт более предсказуемый результат: либо код прочитан, либо честно зафиксирован как нечитаемый, без полутонов, которые потом разваливают статистику OEE.

Максимальная частота — до 60 кадров/с. Это не про «видео», а про запас по такту: можно отрабатывать короткие окна, делать повторный захват на проблемной этикетке или подстраивать момент снимка под датчик. Фокусное расстояние 14,8 мм — типовой компромисс между рабочей дистанцией и полем зрения; удобно, когда смарт-камеру нужно поставить на кронштейн над лотком/коробом без сложной механики. Разрешение 704×540 достаточно для уверенного чтения 2D-кодов в стандартных размерах при корректно подобранной дистанции и освещении.

Сети и протоколы: чтобы не городить лишние шлюзы

Смарт-камера поддерживает сразу несколько «языков» цеха: GigE Vision и Ethernet для интеграции с системами машинного зрения, TCP/IP/UDP/FTP для обмена на уровне ИТ, а также Profinet, Modbus и Ethernet/IP для прямой стыковки с контроллерами. Это важнее, чем кажется: когда устройство можно завести в существующую сеть ПЛК без промежуточного ПК, исчезают лишние точки отказа — особенно в 24/7.

Мини-пример: на фасовочной линии Siemens по Profinet можно передавать результат чтения и строку кода в область данных, а управляющие биты (триггер, выбор задания, подтверждение) замкнуть на стандартную логику. В проектах с Allen‑Bradley та же идея реализуется через Ethernet/IP без изменений в механике.

Надёжность на площадке: температура, влажность, защита корпуса

Рабочий диапазон температуры от −30 до +70 °C — это не «паспортная красота». Он реально выручает на уличных участках, в неотапливаемых складах, у ворот и в зонах с горячими потоками воздуха рядом с термоусадкой. Влажность 20–95% позволяет спокойно жить в помещениях с мойкой и паром при условии нормального монтажа кабельных вводов.

Корпус IP67 — ключевой параметр для пищевки, химии и любой линии, где оборудование периодически протирают или моют. IP67 снижает риск деградации оптики и разъёмов от аэрозолей и мелкой взвеси. По опыту, именно «непромышленный» корпус чаще всего становится причиной плавающих отказов чтения через 3–6 месяцев эксплуатации.

Монтаж и питание без сюрпризов

Габариты 46×57,6×25 мм и масса около 220 г — нормальный формат для установки на лёгкие кронштейны, порталы, рамы этикетировщиков. Небольшой вес важен, когда смарт-камеру ставят на подвижный узел (например, позиционирование над разными дорожками) — меньше инерция, меньше требования к механике и крепежу.

Питание 24 В — промышленный стандарт. Его удобно брать из шкафа автоматики без отдельных блоков, а по электромагнитной совместимости это почти всегда спокойнее, чем «офисные» 5–12 В решения с адаптерами. Из сертификаций заявлены CE и KC — полезно для проектов, где требуется подтверждение соответствия при поставках на разные рынки.

Настройка и сопровождение через SCMVS

Клиентское ПО SCMVS позволяет вести типовые вещи, которые на объекте занимают больше времени, чем сама установка: подобрать параметры экспозиции и усиления, настроить триггерный режим, проверить стабильность чтения на серии «плохих» образцов, а затем сохранить конфигурацию как задание. В эксплуатации это означает, что переналадка под другой тип упаковки не превращается в «ручной шаманизм» с крутилками — есть воспроизводимые настройки и понятная диагностика.

Когда MV-SC2004EC-15S-WBN V3.0 особенно уместен

Если нужно подобрать рабочую дистанцию под ваш код и скорость линии, дайте исходные данные (размер DataMatrix/QR, шаг такта, расстояние до объекта, тип поверхности) — и можно быстро собрать корректную схему установки и обмена по нужному протоколу. Запрашивайте MV-SC2004EC-15S-WBN V3.0 под ваш проект и закладывайте в спецификацию сразу с выбранным интерфейсом интеграции.
