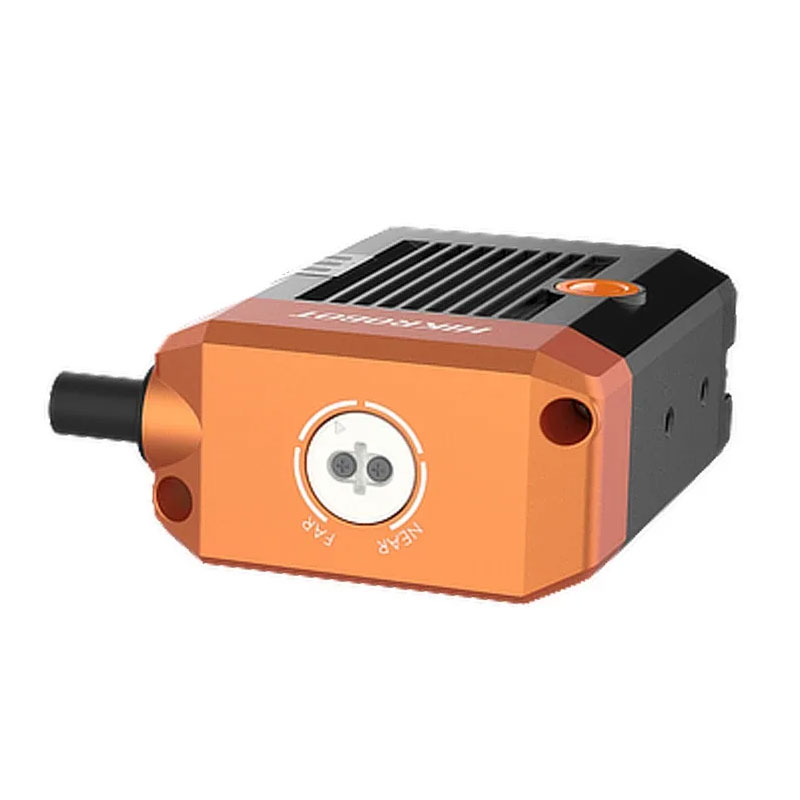

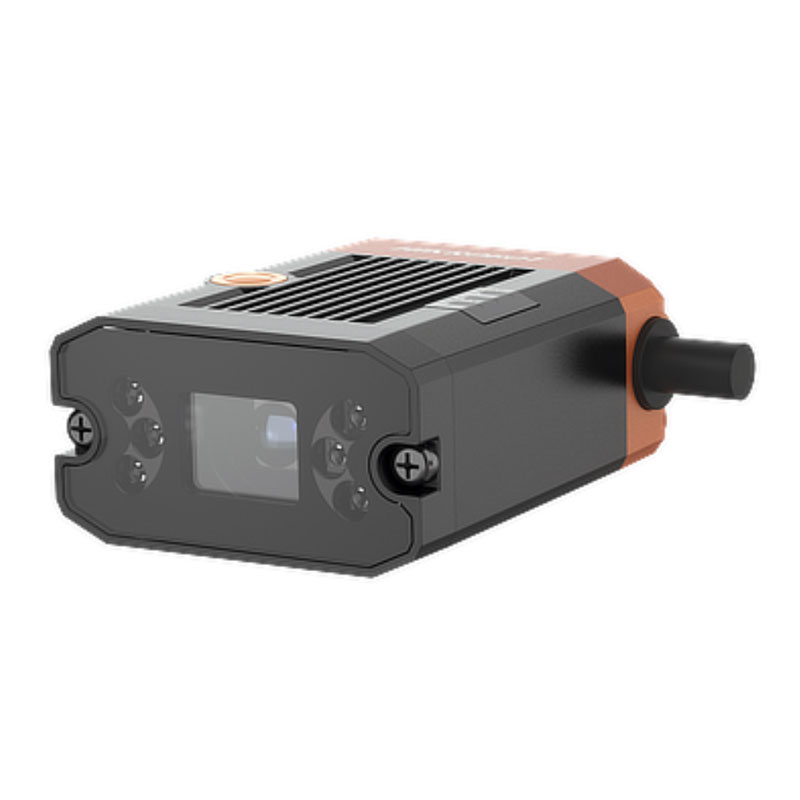

Смарт-камера MV-SC2004EM-08S-WBN V3.0

Типовая задача из цеха: на конвейере идут лотки с DataMatrix, скорость плавает, иногда попадаются «мокрые» этикетки после мойки, а оператору нужно, чтобы код читался с первого раза и сразу уходил в PLC без плясок с драйверами. MV-SC2004EM-08S-WBN V3.0 как раз из тех промышленных смарт-камер, которые закрывают подобные сценарии без усложнения схемы — поставил, настроил, подключил к сети, получил стабильное чтение 2D.

Почему в реальной эксплуатации важен сенсор и частота кадров

Внутри стоит монохромный CMOS с глобальной шторкой. Для конвейера это ключевой момент: глобальная шторка «замораживает» кадр целиком, не давая геометрических перекосов, которые часто вылезают на роллинг-шторке при движении. На практике это означает меньше ложных отказов на скоростях, когда код пролетает через поле зрения за доли секунды.

Максимальная частота — до 60 fps. Это не «про красивую цифру», а про запас по времени на захват и декодирование. Например, при шаговой подаче можно ловить момент, когда код максимально резкий, а при непрерывном движении — повышать вероятность, что хотя бы несколько кадров подряд будут пригодны для чтения (особенно при бликах на пленке).

Оптика и геометрия установки

Фокусное расстояние 8 мм — универсальный вариант для типовых дистанций на линиях маркировки и упаковки, где смарт-камеру ставят на кронштейне над лентой или сбоку от транспортера. Важно, что на таких установках зачастую ограничено место, а габариты корпуса 46 × 57,6 × 25 мм позволяют компактно разместить устройство в зоне, где уже стоят датчики, пневматика и защитные экраны.

Разрешение 704 × 540 (как указано в спецификации) — это компромисс между детализацией и скоростью обработки. На практике для большинства 2D-кодов на этикетках, крышках, пластиковых лотках такого массива достаточно, если правильно выдержаны расстояние, подсветка и размер модуля кода. Плюс монохромная матрица обычно увереннее работает на контрастных маркировках и хуже «путается» в цветных фонах, чем цветная при тех же условиях.

Промышленная связь без «зоопарка» преобразователей

Сильная сторона линейки SC2000 — коммуникации. Здесь доступны Ethernet и Serial Port, а на уровне протоколов — TCP/UDP/FTP, а также Profinet, Modbus, Ethernet/IP. Это снимает типовую боль интеграции: не нужно городить отдельный шлюз только потому, что на участке стоит Siemens по Profinet, а соседняя машина общается по Ethernet/IP.

Мини-пример: смарт-камера отдает строку декодированного DataMatrix напрямую в контроллер по Profinet, а параллельно по TCP уходит расширенная телеметрия в SCADA/сервер качества. В случае спорных ситуаций можно сохранить кадр или результат по FTP для разборов (особенно полезно при расследовании «плавающих» непрочитов на партии упаковки).

Условия среды: не только температура на табличке

Рабочий диапазон -30…+70 °C — это реальная пригодность для холодных складов, рамп, неотапливаемых зон и горячих участков рядом с термотоннелями. Важно понимать: при низких температурах часто страдают не столько электроника, сколько кабельные вводы и конденсат. Здесь помогает степень защиты IP65 — корпус рассчитан на пыль и водяные струи, что в пищевке и фарме критично при санитарной обработке оборудования.

Допустимая влажность 20–95% тоже «про практику»: когда после мойки линия запускается быстро, воздух насыщен влагой, и если устройство не рассчитано на такие режимы, начинаются нестабильные чтения из‑за запотевания оптики и проблем с контактами. IP65 и нормальная промышленная компоновка снижают риск подобных сюрпризов, хотя грамотное расположение (не под прямую струю, с козырьком) никто не отменял.

Питание и эксплуатационные мелочи

Питание 12 В удобно, когда на машине уже есть общий низковольтный контур для датчиков и исполнительных модулей. В реальных шкафах автоматизации это упрощает разводку: меньше преобразователей, проще резервирование, проще диагностика по цепям питания.

Сертификация CE, KC — индикатор того, что устройство проходило нормальные процедуры соответствия, что важно при поставках оборудования на экспорт и при внутренней стандартизации компонентов на предприятии.

Настройка и сопровождение

Для параметрирования и обслуживания используется клиентское ПО SCMVS. Важно не само название софта, а то, что инженер получает привычный инструмент для настройки экспозиции, области интереса, триггерной логики и проверки качества чтения. На вводе в эксплуатацию это экономит часы: можно быстро подобрать режим под конкретную этикетку, а не «крутить» параметры вслепую из PLC.

Если нужна смарт-камера, которая нормально живет в цехе, читает 2D на скорости и без проблем встраивается в Profinet/Modbus/Ethernet/IP — закладывайте MV-SC2004EM-08S-WBN V3.0 в проект и сразу уточняйте схему монтажа и протокол обмена под ваш контроллер.
