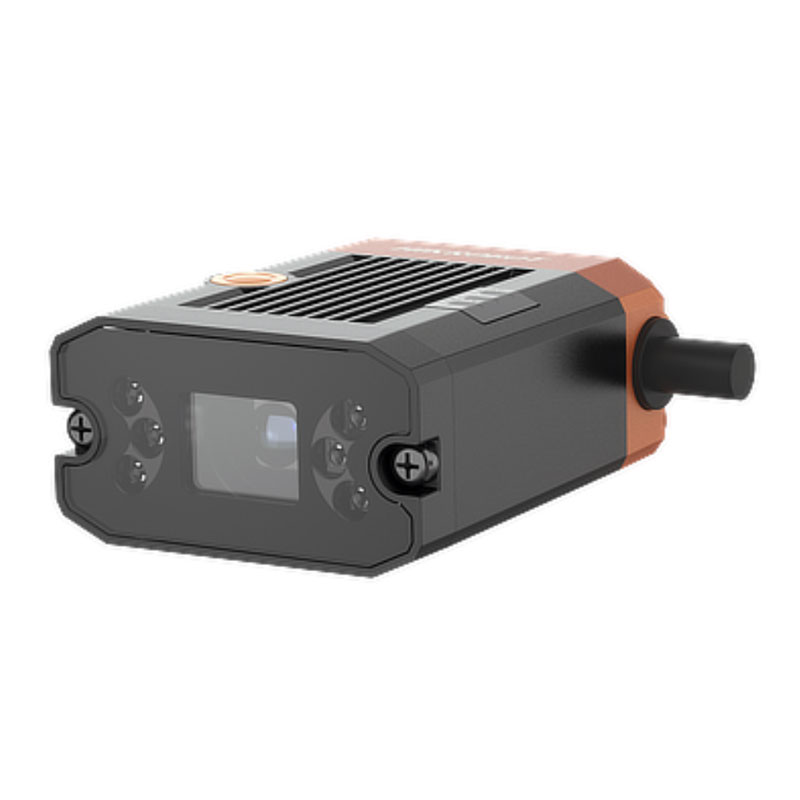

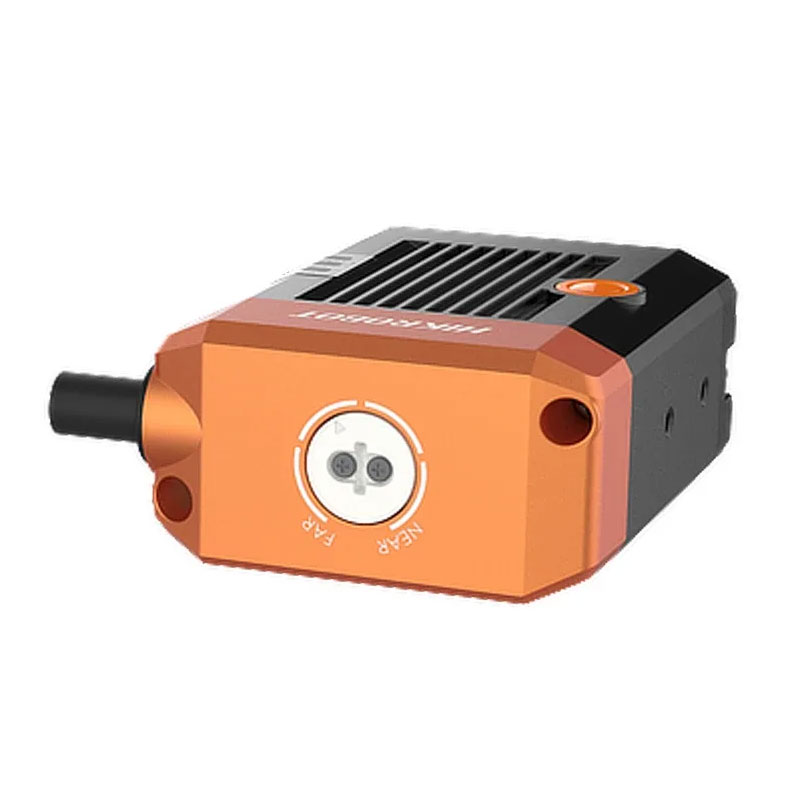

Смарт камера MV-SC2004EM-15S-WBN V3.0

Типовой сценарий, где этот считыватель реально «вытягивает» линию

На конвейере с переменной скоростью и хаотичной ориентацией этикетки задача обычно одна: стабильно прочитать 2D-код и отдать результат в ПЛК без плясок с драйверами и «танцев» вокруг освещения. MV-SC2004EM-15S-WBN V3.0 из серии HIKROBOT SC2000 рассчитан как раз на такие условия — когда считывание не лабораторное, а в цеху: пыль, конденсат, вибрации, разная печать кода, а окно на обработку измеряется миллисекундами.

Оптика и матрица: почему 704×540 и монохром — это не «мало»

Разрешение 704×540 в сочетании с монохромным CMOS-сенсором — практичная комбинация для 2D штрихкодов. В монохроме нет потерь на цветовые фильтры, выше фактическая чувствительность и контраст по краям модулей кода. Это особенно заметно на матовых этикетках и на лазерной маркировке, где цвет «не помогает», а важна именно граница свет/тень.

Фокусное расстояние 14,8 мм — типовая «рабочая» оптика для задач средней дистанции: проще выставить поле зрения под коробку/лоток и не ловить критическую ГРИП, как на более «длинных» фокусах. На практике это снижает требования к точности механики кронштейна: небольшие отклонения по Z и углу не убивают читаемость, если код напечатан адекватно.

Скорость: 60 fps и реальная пропускная способность

Максимальная частота 60 fps важна не сама по себе, а как запас по времени экспозиции и по количеству попыток декодирования. Пример: на линии упаковки коробка идёт 1,2 м/с, код попадает в поле зрения примерно на 80–120 мс. При 60 кадрах/с вы получаете несколько кадров на одну единицу продукции, и можно настроить более короткую выдержку, чтобы «заморозить» смаз на печати или при микровибрациях транспортёра. Это напрямую повышает процент чтения на скоростях, где бюджетные считыватели начинают сыпать пропусками.

Интеграция в АСУ ТП: протоколы без экзотики

Главный плюс устройства для автоматчика — нормальная коммуникация. Здесь доступны Ethernet и последовательный порт, а поверх — TCP/UDP/FTP, плюс промышленная обвязка: Profinet, Modbus, Ethernet/IP. Это закрывает большинство цеховых архитектур без промежуточных шлюзов.

• Если у вас Siemens — логично садиться на Profinet и отдавать строку кода в область входов ПЛК.
• В среде Modbus (например, смешанные линии с частотниками/контроллерами) — упрощается обмен с верхним уровнем и журналирование.
• Для нестандартных систем (самописный MES/SCADA) — TCP/UDP, где можно передавать данные в удобном формате и контролировать тайминги.
• FTP полезен, когда нужно складывать снимки/лог чтений для разборов «почему не прочиталось» на конкретной партии.

ПО SCMVS: настройка без «магии»

Клиентское ПО SCMVS — это не про красивый интерфейс, а про предсказуемую пусконаладку. В реальных проектах важны три вещи: быстро выставить область интереса, зафиксировать параметры экспозиции/усиления и иметь воспроизводимые пресеты под разные изделия. Когда на одной линии утром идёт одна номенклатура, а вечером другая, наличие понятных профилей экономит время наладки и снижает риск, что оператор «крутанёт» не тот параметр.

Питание и монтаж: мелочи, которые потом экономят часы

Питание 12–24 В DC — стандарт для шкафов управления и распределённых постов. Это значит, что устройство нормально встраивается в типовую цепь 24 В с промышленными БП, без отдельных адаптеров и без сюрпризов по падению напряжения на длинных трассах.

Габариты 46×57,6×25 мм позволяют ставить считыватель в тесных зонах: над рольгангом, в узле этикетирования, внутри ограждений, где каждый сантиметр на счету. Компактность здесь — не «дизайн», а возможность поставить датчик ближе к зоне чтения и уменьшить паразитные засветки.

Условия эксплуатации: цех, холодильник, влажность

Рабочий диапазон температур -30…+70 °C и влажность 20–95% закрывают большинство «сложных» мест: холодные склады, зоны у ворот, участки рядом с мойкой тары, где влажность гуляет. Степень защиты IP65 — это практический минимум для промышленной установки: пыль, брызги, периодическая протирка. При этом важно понимать: IP65 не отменяет нормальную кабельную обвязку и гермовводы, но даёт шанс, что устройство переживёт эксплуатацию без постоянных отказов от загрязнения оптики и корпуса.

Сертификации CE и KC обычно требуют, когда оборудование едет на экспортные площадки или ставится на производстве с формализованными требованиями по соответствию. В проектной документации это снимает часть вопросов на этапе приемки.

Что именно считывает

Модель рассчитана на 2D штрихкоды. Это типовой выбор для прослеживаемости: DataMatrix на фарме, QR на упаковке, коды на табличках и этикетках, где помимо ID часто зашивают дату/партию/серийник. При правильной оптике и освещении устройство стабильно работает с мелкими модулями и кодами, которые печатаются неидеально — а в жизни идеальной печати почти не бывает.

Если нужен промышленный считыватель под 2D-коды с нормальной интеграцией в Profinet/Modbus/EtherNet/IP и работой в IP65 при -30…+70 °C — закладывайте MV-SC2004EM-15S-WBN V3.0 в проект и согласуйте схему обмена данными с ПЛК до закупки.
