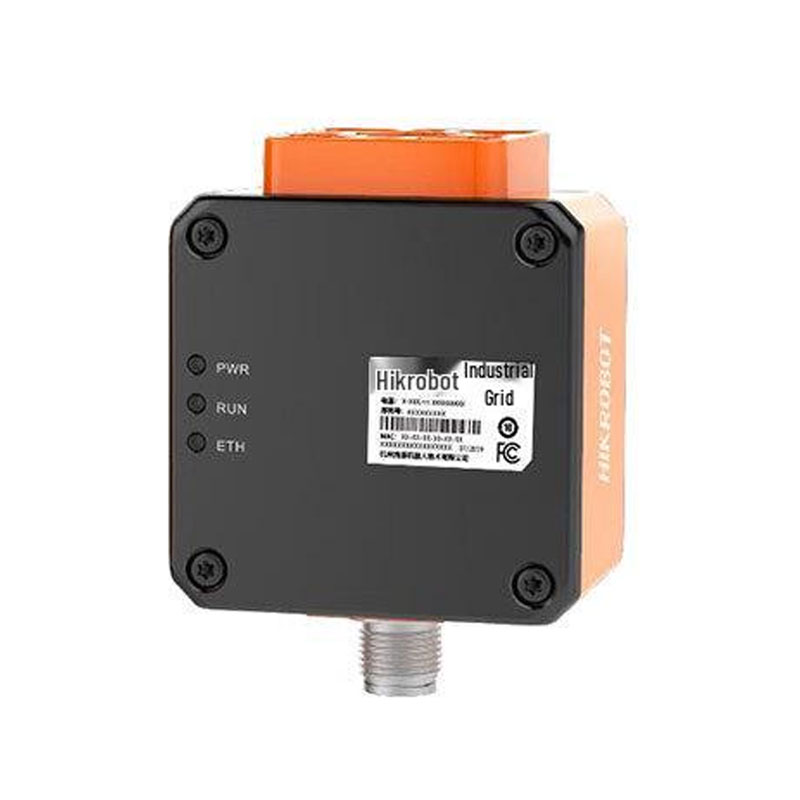

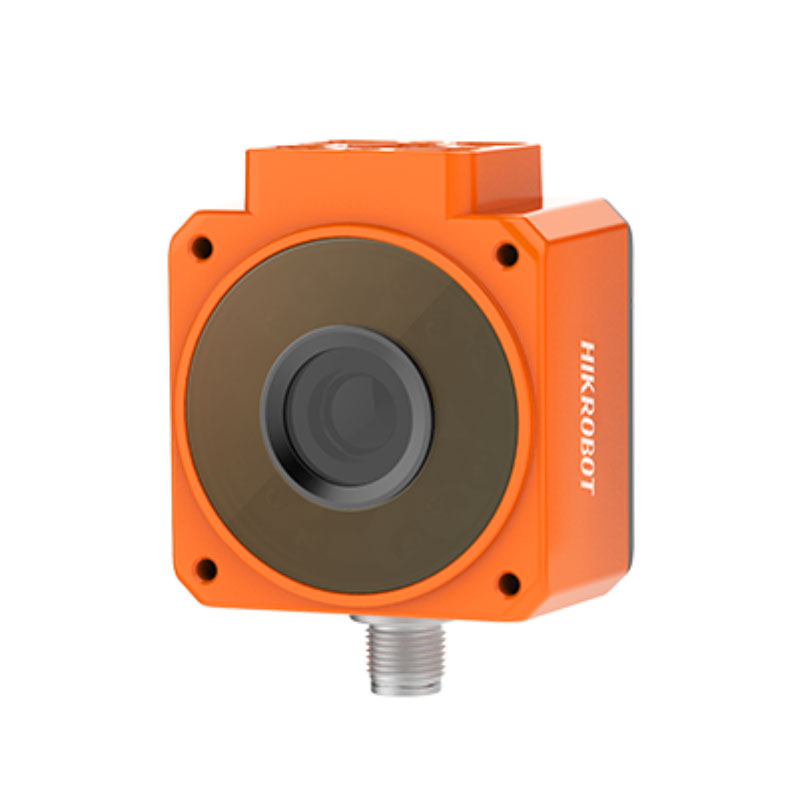

Смарт камера MV-SC2005AC-02WBN V3.0

Как это работает на линии

Типовой сценарий: конвейер с маркировкой DataMatrix на крышках, скорость высокая, оператору важно не «увидеть код», а стабильно получить строку в ПЛК без плясок с настройками. MV-SC2005AC-02WBN V3.0 из серии HIKROBOT SC2000A как раз про это — промышленный считыватель, который встраивается в ячейку, синхронизируется по событию и отдает результат в сеть в предсказуемые сроки.

Максимальная частота 96 fps здесь важна не сама по себе. Она дает запас по времени экспозиции и обработке на быстрых участках: можно ловить код в момент минимальной вибрации детали или в «окне» между бликами. На практике это снижает процент повторных попыток и уменьшает требования к механике позиционирования.

Оптика и матрица без лишней романтики

Сенсор — цветной CMOS. В задачах чтения кодов цвет обычно не нужен «ради цвета», но цветная матрица может помочь, когда фон и маркировка различаются спектрально (например, черная печать на темно-синем пластике или контраст на окрашенном металле). Это дает дополнительную устойчивость алгоритмов к неидеальному освещению, особенно если на участке несколько источников света с разной температурой.

Разрешение 800×600 достаточно для большинства DataMatrix на упаковке и деталях средних размеров, если оптика и расстояние подобраны корректно. Тут указан объектив/фокус 100 мм — значит, устройство рассчитано на работу с определенной геометрией: удобнее «дотянуться» до зоны контроля, оставив место под защитные экраны, пневматику и кабельные трассы. Для инженера это часто важнее, чем погоня за мегапикселями: чем стабильнее механическая компоновка, тем меньше дрейф качества после месяца эксплуатации.

Коды и интеграция в АСУ ТП

Поддерживаются DataMatrix-12 и DataMatrix-14 — распространенные форматы для прослеживаемости и сериализации. В реальных проектах это встречается на фарме, косметике, автокомпонентах, а также на упаковке с обязательной маркировкой. Важно, что считыватель не просто «распознает картинку», а предназначен для промышленного цикла: получить код, отдать в систему, подтвердить результат и при необходимости запустить отбраковку.

По коммуникациям: GigE Vision, GenICam и обычный Ethernet. Это удобная связка для тех, кто строит систему на промышленной сети и хочет избежать экзотики. GigE Vision/GenICam позволяют стандартизировать подключение на уровне машинного зрения (особенно если в проекте несколько камер/считывателей разных типов), а Ethernet упрощает стыковку с промышленным ПК, шлюзом или софтом верхнего уровня. В типовой схеме считыватель висит в одной подсети с IPC, а результат уходит дальше в MES/ERP через сервис, который уже живет «выше» по архитектуре.

ПО и наладка

Клиентское ПО SCMVS — это инструмент, который нужен не для красоты, а чтобы быстро пройти цикл пусконаладки: выставить параметры съемки, проверить чтение на «плохих» образцах, зафиксировать настройки и оставить технологам понятный профиль работы. На объекте это экономит часы: вместо ручного перебора параметров на линии можно собрать статистику по партиям и понять, где проблема — в печати, в бликах, в скорости или в механике.

Питание, климат и живучесть

Питание 12–24 В DC — нормальный диапазон для шкафов автоматики и распределенных постов. Можно садить на общий источник 24 В с резервом и не городить отдельные блоки. Для полевых установок это упрощает диагностику: мультиметр, контроль просадки под нагрузкой — и сразу понятно, где искать.

Рабочая температура от -30 до +70 °C — это не «пункт в паспорте», а реальная возможность ставить устройство на неотапливаемых складах, в зонах погрузки, на холодных участках и рядом с оборудованием, которое греет воздух внутри кожуха. Влажность 20–95% тоже критична: конденсат и мокрая уборка в цехе часто убивают электронику быстрее, чем вибрация.

Корпус с защитой IP65 — обязательный минимум для производственной среды, где есть пыль, аэрозоли, туман СОЖ или просто регулярная мойка. IP65 не отменяет правильный монтаж (гермовводы, кабельные петли, отсутствие «ванночек» для воды), но дает шанс устройству прожить не один сезон без сюрпризов.

Габариты и компоновка в ячейке

Размеры 68×60×40,8 мм — компактный форм-фактор. На практике это означает, что считыватель можно поставить на кронштейн рядом с ограничителями, датчиками присутствия и подсветкой, не превращая узел контроля в громоздкий «памятник». Чем короче консоль и меньше масса на конце, тем меньше микросмещения и тем стабильнее чтение при ударах и резких остановках конвейера.

Соответствие требованиям и эксплуатационные мелочи

Сертификации CE, FCC, RoHS, KC обычно вспоминают в последний момент, когда оборудование идет на экспорт или когда служба стандартизации начинает задавать вопросы. Наличие этих отметок упрощает согласование проекта и снижает риск «внезапных» ограничений при вводе линии.

Если нужен считыватель DataMatrix под промышленную интеграцию по Ethernet с нормальной защитой корпуса и рабочим диапазоном температур для реального цеха — закладывайте MV-SC2005AC-02WBN V3.0 в спецификацию и отдавайте на подбор места установки и оптики под вашу геометрию.

Запросите подключение и схему интеграции под вашу линию — подготовим рекомендации по монтажу, питанию и сетевым настройкам.
