Смарт камера MV-SC2005AM-02WBN V3.0

Когда скорость линии начинает «съедать» читаемость

Типовой сценарий: конвейер идёт стабильно, упаковщик печатает DataMatrix, а на участке агрегации периодически ловим «no read». Причины обычно приземлённые — смазанный маркер, блики от плёнки, вибрации, разная высота изделий. В таких условиях промышленный считыватель нужен не «камерой с декодером», а рабочим узлом, который держит ритм линии и отдаёт результат в контроллер без танцев с драйверами.

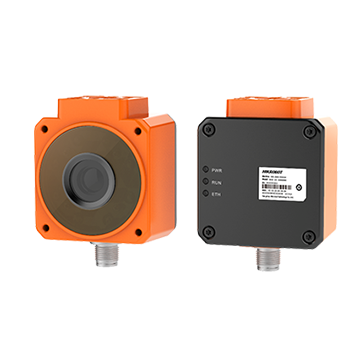

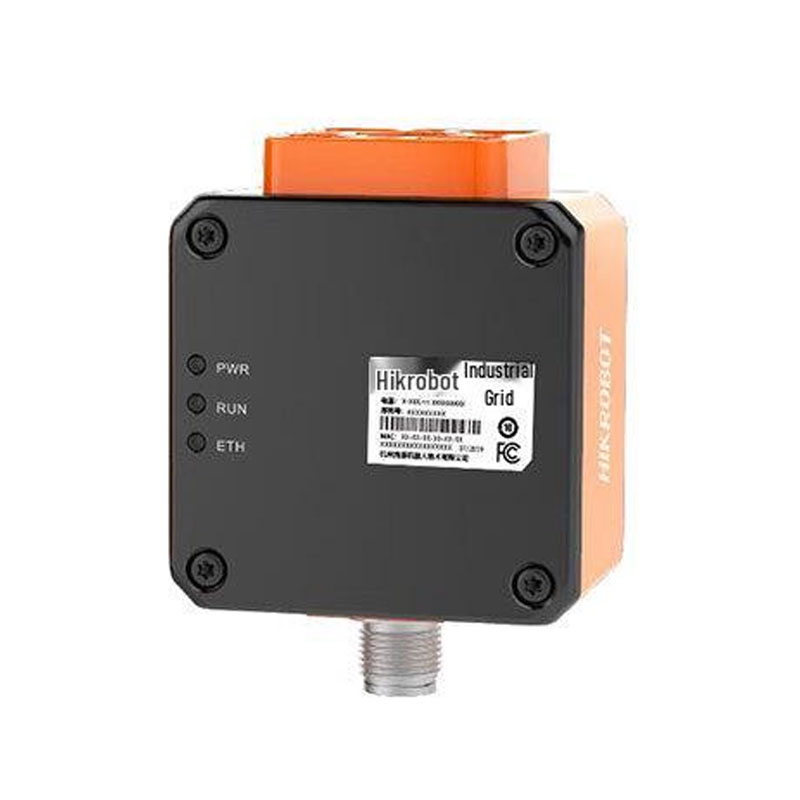

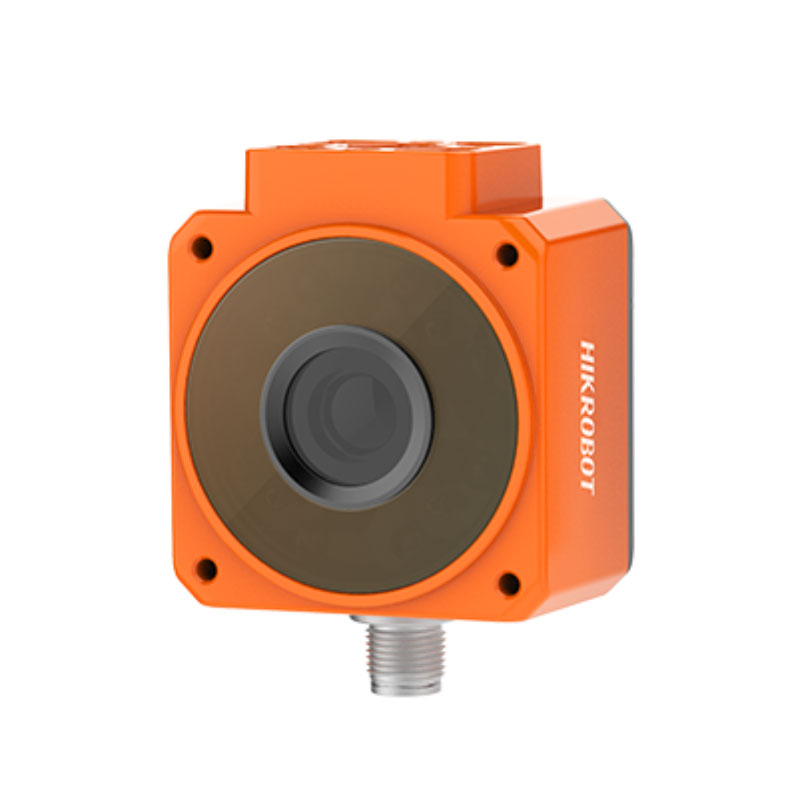

HIKROBOT MV-SC2005AM-02WBN V3.0 из серии SC2000A как раз про это: компактный код-ридер с монохромным сенсором, рассчитанный на промышленные температуры и пыль/воду, с нормальными промышленными интерфейсами и понятной интеграцией через SDK.

Оптика и сенсор: почему монохром здесь выигрывает

В устройстве используется монохромный сенсор с разрешением 800×600. Для считывания 2D-кодов (в частности DataMatrix-12 и DataMatrix-14) монохромная матрица практичнее цветной: выше чувствительность на единицу освещённости и меньше «шума» от цветных подложек и печати. На реальной линии это выражается в более стабильном декодировании при чуть «уставшей» подсветке и на матовых/глянцевых материалах.

Фокусное расстояние 100 мм задаёт предсказуемую геометрию установки. Для инженера по автоматизации это означает простую механику: можно заранее заложить расстояние до зоны считывания, обеспечить жёсткость кронштейна и не тратить смену на подбор «примерно где-то тут резкость». На коротких постах контроля (маркировка, верификация, сортировка) такая оптика обычно даёт стабильную глубину резкости при адекватном поле зрения.

Производительность: 100 fps — это не про «красивую цифру»

Максимальная частота 100 fps важна, когда объект не стоит на месте. Если код движется, каждый кадр — шанс получить правильную выборку без смаза. В прикладном смысле: при увеличении скорости конвейера вы не обязаны сразу усложнять механику (останавливать изделие, ставить стопоры), можно удерживать качество считывания за счёт частоты и корректной синхронизации триггера.

Мини-пример: на линии фасовки с шагом 250–300 мм и переменной скоростью на разгонах 100 fps дают запас по кадрам, чтобы уверенно поймать DataMatrix на «плавающем» изделии и не провалиться в статистику отказов при кратковременных рывках.

Интеграция в АСУ ТП: SDK и протоколы без экзотики

По коммуникациям заявлены SmartSDK, UDP и Serial. На практике это закрывает три типовых подхода:

Клиентское ПО SCMVS пригодится для пусконаладки: выставить параметры экспозиции, подобрать режимы декодирования, проверить устойчивость на выборке изделий. Важно, что настройка выполняется инженерно — с визуальным контролем кадра и статистикой чтения, а не «поставьте галочку и молитесь».

Питание и электрика: 12–24 VDC — удобно для шкафов

Питание 12–24 В постоянного тока — стандарт для промышленной периферии. В реальном шкафу управления это означает отсутствие отдельного БП «под камеру», возможность посадить устройство на общую 24-вольтовую шину с нормальной фильтрацией и резервированием. Если объект распределённый (несколько постов по линии), проще организовать питание от ближайшего шкафа без длинных «тонких» хвостов на 12 В.

Условия эксплуатации: не боится цеха

Диапазон рабочих температур от -30 до +70 °C — показатель, который реально ценится на складских воротах, неотапливаемых зонах и вблизи термоусадочных тоннелей, где локально перегретый воздух может поднимать температуру выше «офисных» значений. Влажность 20–95% без сюрпризов закрывает типичную конденсацию и влажные участки, но инженерно всё равно правильно закладывать нормальное уплотнение кабельных вводов и исключать прямые струи.

Степень защиты IP65 — это про устойчивость к пыли и водяным струям. На практике: можно ставить рядом с участком мойки тары или в зоне, где летит абразивная пыль от картона, без обязательного гермобокса (при условии корректного монтажа и ориентации разъёмов).

Габариты и монтаж: компактность без «микроскопичности»

Корпус 68×60×40.8 мм позволяет разместить считыватель там, где место уже «выгрызено» датчиками, направляющими и защитными кожухами. Для интегратора это часто решающий фактор: компактный узел проще поставить на жёсткий кронштейн ближе к изделию, сократить плечо вибраций и получить стабильную картинку.

Соответствие нормам

Сертификации CE, FCC, RoHS, KC — это не украшение в паспорте, а спокойная поставка на предприятия с внутренним комплаенсом и меньше вопросов со стороны службы главного энергетика и ИТ/ИБ при вводе оборудования в эксплуатацию.

Если нужен считыватель DataMatrix под реальную линию с температурными перепадами и нормальной интеграцией в PLC/PC-контур — закладывайте MV-SC2005AM-02WBN V3.0 в проект и запрашивайте параметры монтажа/обвязки под ваш участок.
