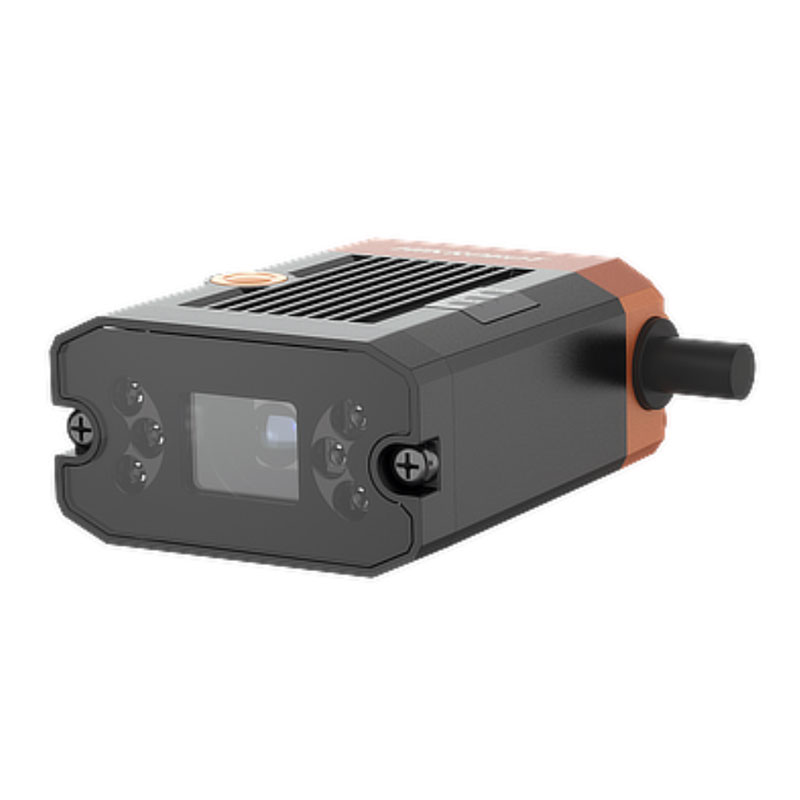

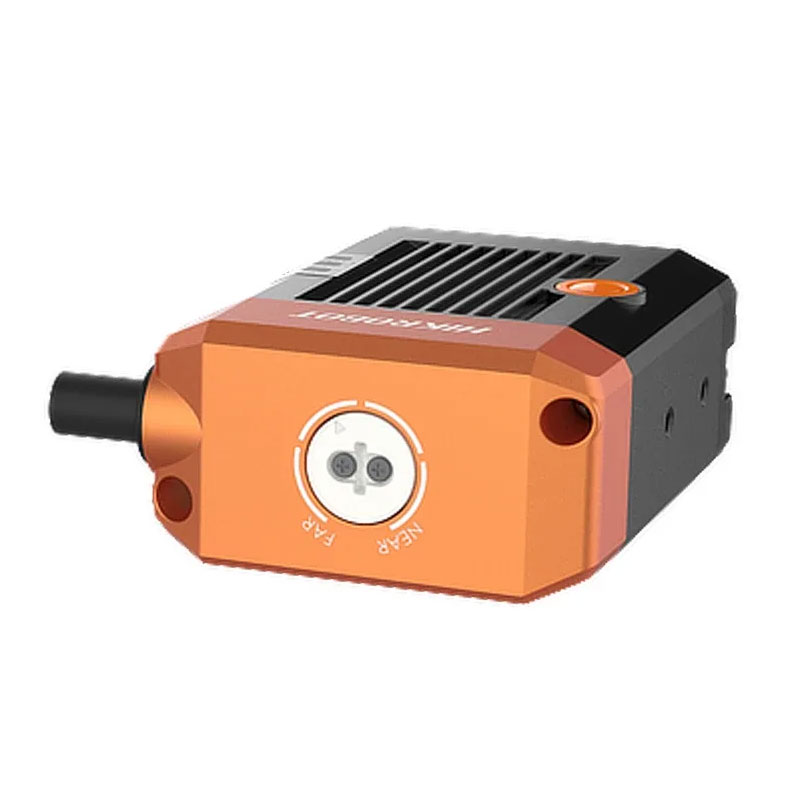

Смарт камера MV-SC2016EC-08S-WBN

На конвейере с маркировкой DataMatrix чаще всего «сыпется» не распознавание как таковое, а стабильность: то бликует пленка, то код уходит в край поля, то скорость линии выросла, и камера начинает ловить смаз. MV-SC2016EC-08S-WBN из серии HIKROBOT SC2000 как раз про предсказуемую работу в таких условиях — когда важна повторяемость считывания, а не разовая демонстрация на стенде.

Что в реальной эксплуатации дает сенсор и частота

В устройстве стоит цветной CMOS с глобальным затвором. Для инженера это означает простую вещь: движущаяся этикетка или гравировка на лету фиксируется без «желе» и перекоса строк, характерного для роллинг-затвора. При 60 fps можно уверенно синхронизироваться с фотодатчиком на транспортере и брать несколько кадров на одно изделие, выбирая лучший по контрасту. На практике это снижает требования к идеальной механике — не нужно вылизывать виброразвязку до микрон, чтобы получить читаемость.

Разрешение 1408 × 1024 — это компромисс между детализацией и нагрузкой на обработку. Его обычно хватает, чтобы держать нормальный размер модуля 2D-кода в кадре без избыточного «зумирования», особенно если код маленький и при этом изделие идет с допусками по положению. Важно: запас по пикселям позволяет не подводить камеру слишком близко и не превращать настройку в «поймай 2 мм в фокусе».

Оптика 8 мм и геометрия установки

Фокусное расстояние 8 мм удобно для типовых дистанций на линиях упаковки и сортировки: можно собрать достаточно широкое поле зрения, не теряя читаемость, и при этом не упираться в запредельные углы, где растет геометрическое искажение. Как пример: на участке агрегации коробов камера ставится сбоку под небольшим углом, чтобы уйти от бликов на ламинации. С 8 мм проще найти баланс между углом, рабочей дистанцией и размером зоны захвата, не загоняя код в «мыло» по краям.

Интерфейсы и протоколы — не “галочка”, а интеграция без костылей

Считыватель поддерживает Serial Port, TCP/UDP, FTP и промышленную сетевую классику: Profinet, Modbus, Ethernet/IP. Это критично, когда устройство должно быть частью логики ПЛК, а не отдельным ПК-островом. На одном объекте удобнее отдавать результат чтения в Profinet прямо в DB контроллера Siemens и там же вести диагностику; на другом — в Ethernet/IP в Allen-Bradley, не городя шлюзы. TCP/UDP полезны для нестандартных надстроек: например, когда WMS-сервер хочет получать событие отбраковки сразу в сеть, а не через HMI.

FTP, как ни странно, тоже востребован: при разборе «плавающих» ошибок можно выгрузить изображения/логи на сервер качества и быстро понять, это проблема печати, подсветки или позиционирования.

Питание, корпус, климат

Питание 24 В — стандарт для машинного шкафа. Меньше сюрпризов с наводками и проще обеспечить резервирование от промышленного БП. Корпус с IP65 закрывает вопрос пыли и моек «без фанатизма»: брызги, аэрозоль, мука, картонная пыль — все это типовые враги оптики. При этом важно понимать: IP65 — это не приглашение лить струей в упор, но для нормальной цеховой эксплуатации уровень защиты правильный.

Рабочий диапазон температур от -30 до +70 °C — большой плюс для наружных ворот, неотапливаемых складов и участков с горячим воздухом от упаковочных машин. Влажность 20–95% означает, что устройство рассчитано на «тяжелый» цех, где влажность гуляет, но конденсат как режим работы лучше не планировать — как и для любой электроники с оптикой.

Габариты 46 × 57,6 × 25 мм и масса 220 г помогают в местах, где нет пространства под полноценную камеру: на поворотном модуле, на тонком кронштейне, на подвижной каретке. Чем легче узел, тем меньше инерция и тем проще держать стабильную геометрию при циклах ускорения.

ПО и ввод в эксплуатацию

Клиентское ПО SCMVS — это инструмент наладки и диагностики. На практике важно, чтобы инженер мог быстро: выставить экспозицию/усиление под конкретную поверхность, проверить устойчивость чтения на серии изделий и зафиксировать конфигурацию. Чем меньше «магии», тем быстрее запускается линия и тем проще потом обслуживать сменному персоналу.

Соответствие требованиям по безопасности и рынкам

Наличие CE-RoHS, CE-EMC, KC упрощает жизнь на проектах с жесткими требованиями по электромагнитной совместимости и поставкам в разные регионы. Это не про «бумажки», а про реальную вероятность словить неожиданные помехи от частотников и сварки рядом.

Если нужен компактный промышленный считыватель 2D-кодов с глобальным затвором, сетевыми промышленными протоколами и понятной интеграцией в ПЛК-архитектуру — закладывайте MV-SC2016EC-08S-WBN в проект и присылайте схему линии: подберем схему подключения и режим обмена под ваш контроллер.
