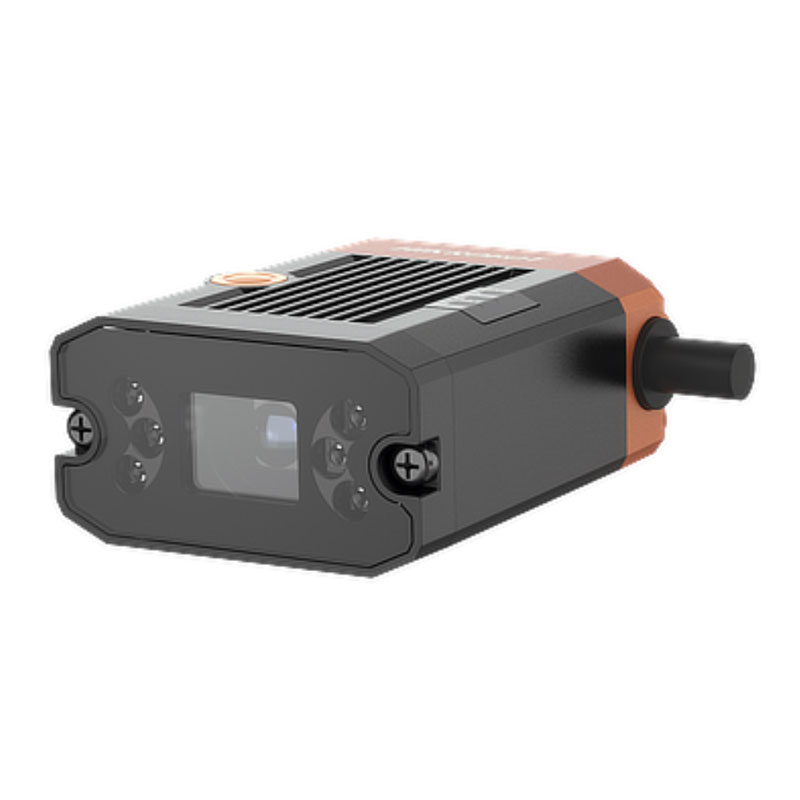

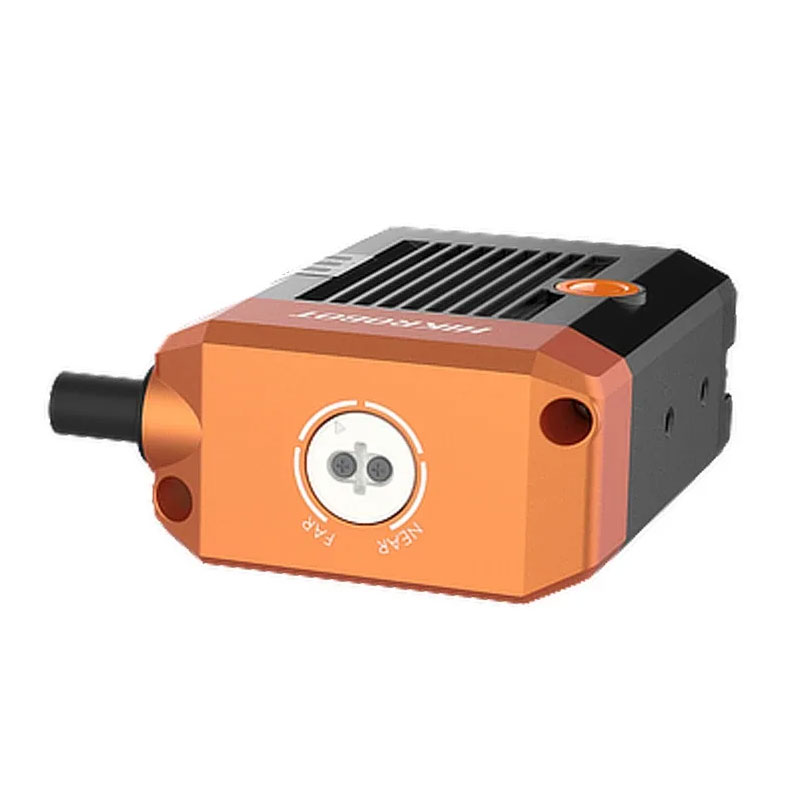

Смарт камера MV-SC2016EC-08S-WBN V3.0

Когда считыватель нужен не «для галочки», а чтобы линия не вставала

Типовой сценарий из цеха: конвейер 0,6–1,2 м/с, на коробке DataMatrix или другой 2D-код, иногда с глянцевой лентой, иногда с пылью после участка резки. Оператору важно одно — чтобы код считался каждый раз, а ПЛК не получал «пусто» и не тормозил поток. Промышленный считыватель MV-SC2016EC-08S-WBN V3.0 (HIKROBOT, серия SC2000) как раз про стабильную работу в реальных условиях, где освещение гуляет, вибрация есть, а перезапуск линии стоит денег.

Оптика и матрица: почему здесь важен глобальный затвор

Внутри — CMOS-матрица с глобальным затвором. На практике это критично, когда объект движется и кадр нужно «заморозить» целиком, без геометрических искажений, характерных для rolling shutter. Для коротких экспозиций и чтения на ходу это даёт более предсказуемую декодировку 2D-штрихкодов и меньше плясок с настройками выдержки.

Разрешение 1408×1024 обеспечивает достаточную детализацию для большинства задач идентификации на средних дистанциях, а частота до 60 fps позволяет синхронизироваться с быстрыми циклами, например при маркировке и контроле на одном транспортере. Фокусное расстояние 8 мм — практичный «универсал»: не экстремально широкоугольный вариант, поэтому меньше паразитных искажений по краям и проще держать рабочее поле в резкости при корректной установке.

Интеграция в АСУ ТП без экзотики

Считыватель хорош тем, что не вынуждает городить отдельный шлюз. По протоколам есть привычный набор: Serial Port для простых точек, TCP/UDP для обмена с верхним уровнем, FTP для выгрузки результатов/изображений при расследовании инцидентов. Для промышленной сети важнее другое — поддержка Profinet, Modbus и Ethernet/IP. Это означает, что устройство можно включать в стандартную архитектуру Siemens/Schneider/AB без «костылей» и сложных преобразователей.

Мини‑пример: на упаковочной машине ПЛК по Profinet получает статус чтения и строку кода, дальше по логике либо печатает этикетку, либо отбраковывает позицию. При этом диагностика (ошибка чтения, отсутствие объекта, таймаут) уходит туда же, в привычные переменные, а не в отдельное приложение на ПК.

Питание и монтаж: мелочи, которые влияют на простои

Питание 12–24 В DC закрывает большинство шкафов автоматики: можно сажать на общую 24‑вольтовую шину без отдельного БП. Габариты 46×57,6×25 мм — компактный корпус, удобно ставить в тесных зонах, где рядом уже стоят датчики, пневмоостров и привод. В реальных проектах это часто решает: если считыватель «не лезет», его начинают выносить на кронштейны, удлинять кабели, ловить паразитные наводки и вибрации.

Условия эксплуатации: не лаборатория, а производство

Степень защиты IP65 — обязательный минимум для участков, где есть влажная уборка, аэрозоль, пыль, случайные брызги СОЖ. Диапазон рабочих температур от −30 до +70 °C позволяет применять устройство не только в тёплом цеху, но и на холодных складах, в тамбурах, на рампах, где зимой «минус», а летом шкаф может прогреваться. Допустимая влажность 20–95% полезна на пищевых и фарм‑участках, где влажные режимы — часть процесса, а конденсат и перепады никто не отменял.

Сертификации CE, RoHS, EMC, KC — это не про «галочки в паспорте», а про предсказуемость по электромагнитной совместимости. Когда рядом частотники, сервопривода и сварка, лишние помехи в линии связи — частая причина плавающих отказов. Нормальная EMC‑база снижает вероятность подобных сюрпризов, особенно на длинных трассах Ethernet в лотках вместе с силовыми.

Настройка и сопровождение через SCMVS

Клиентское ПО SCMVS удобно использовать как инженерный инструмент: первичная настройка поля зрения, проверка качества кода, подбор параметров подсветки/экспозиции и контроль статистики чтений. На этапе пусконаладки это экономит время: вместо «на глаз» можно быстро увидеть, где теряется контраст и почему декодер не вытягивает код с конкретного материала.

Что в итоге получает эксплуатация

Если нужен считыватель под конкретную скорость конвейера, размер кода и расстояние установки — дайте исходные данные (тип 2D-кода, скорость, дистанция, материал/поверхность), подберём схему установки и параметры интеграции в ПЛК без лишних итераций.
