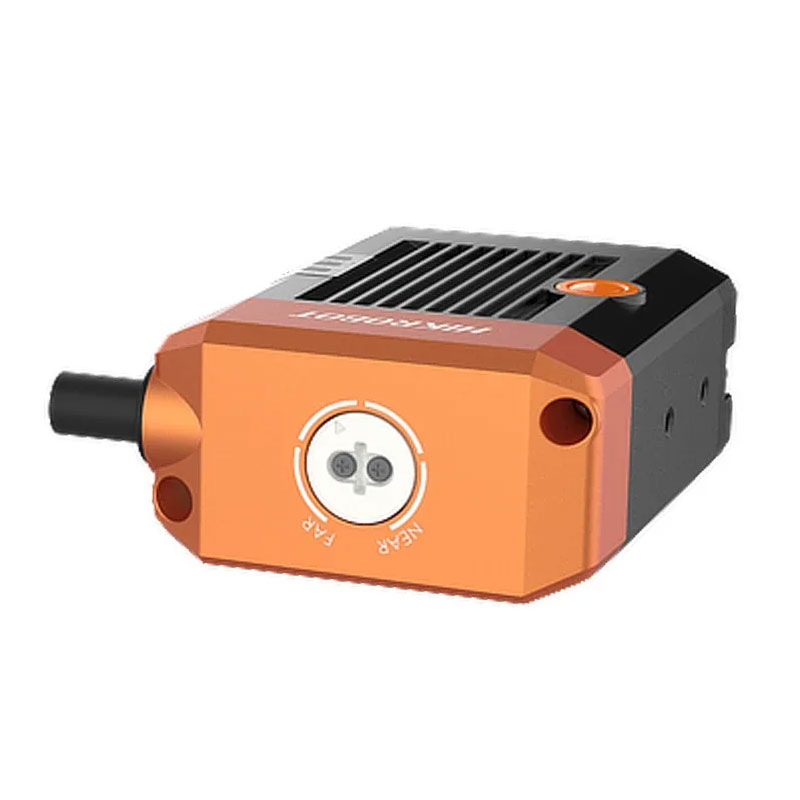

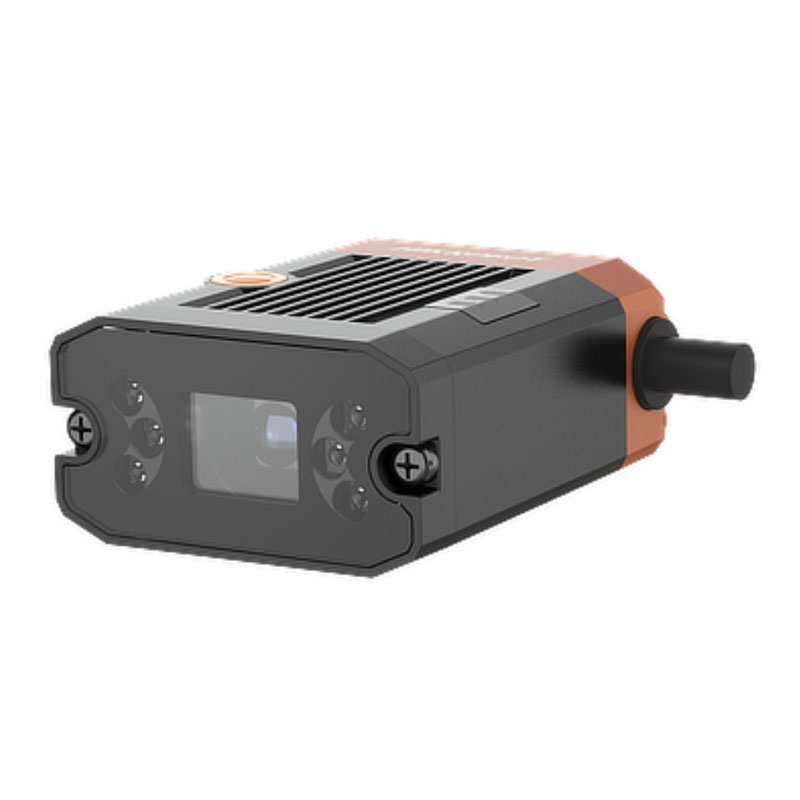

Смарт камера MV-SC2016EC-12S-WBN

На конвейере с переменной скоростью чаще всего «сыпятся» две вещи: стабильность считывания 2D-кодов на ходу и интеграция в ПЛК без плясок с протоколами. MV-SC2016EC-12S-WBN из серии HIKROBOT SC2000 закрывает обе задачи инженерно, без лишней экзотики: это компактный промышленный считыватель, рассчитанный на реальную линию — холодный склад, запылённый цех, влажную мойку тары.

Сценарий эксплуатации и почему здесь важен глобальный затвор

Типовая ситуация: короб/лоток идёт по транспортеру, код DataMatrix напечатан не идеально, объект слегка «гуляет» по высоте. При скорости линии любой роллинг-шаттер даёт смаз и геометрию, дальше начинается «то читает, то нет». В MV-SC2016EC-12S-WBN стоит CMOS-сенсор с глобальным затвором (формат 1/2.9). Это означает, что кадр экспонируется одновременно по всей матрице — меньше артефактов на движении и предсказуемее декодирование. На практике это снижает количество повторных попыток чтения и разгружает логику ретраев в ПЛК.

Разрешение 1408×1024 позволяет удерживать баланс: достаточно деталей для мелких 2D-кодов, при этом без избыточного трафика и нагрузки, как у «тяжёлых» камер. Максимум 60 fps — полезно не ради «цифры в паспорте», а чтобы поймать код в нескольких последовательных кадрах при нестабильной ориентации, не замедляя линию и не расширяя окно триггера до абсурда.

Оптика 12.4 мм как инструмент, а не формальность

Фокусное расстояние 12.4 мм — это не универсальная таблетка, но удобная рабочая середина для типовых дистанций на конвейере и постах агрегации. В эксплуатации это даёт более контролируемое поле зрения и меньше «мусора» в кадре по краям, чем у ширика. Пример: на участке сериализации, где рядом могут попадать соседние этикетки/коды, более узкий угол облегчает задачу выделения нужной зоны и уменьшает ложные декодирования.

Интеграция в автоматизацию: не только Ethernet, но и промышленные стеки

Считыватель поддерживает Serial Port, TCP/UDP, FTP, а также Profinet, Modbus и Ethernet/IP. Это критично, когда устройство должно жить в существующей архитектуре, а не заставлять вас городить шлюз. Для Siemens-участков логично цепляться по Profinet, для Rockwell — по Ethernet/IP, для простых машин и ретрофита — Modbus/TCP или даже последовательный порт. На практике это экономит время на наладке: меньше промежуточных преобразований, меньше точек отказа, проще диагностика на стороне ПЛК.

Отдельно отмечу FTP: в проектах с прослеживаемостью иногда требуется складывать подтверждающие изображения/логи на сервер. Когда устройство умеет отдать данные штатно, без самописных костылей, это ускоряет сдачу и упрощает аудит.

Условия среды: когда «поставили и забыли» реально работает

Степень защиты IP65 — базовая необходимость, если рядом пыль, брызги, периодическая мойка. Рабочий диапазон температур от -30 до +70 °C позволяет ставить считыватель на холодные рампы и в неотапливаемые зоны без подогрева корпуса и без сюрпризов по дрейфу. Допустимая влажность 20–95% важна в пищевке и на складах с резкими перепадами: конденсат и «мокрый воздух» не должны превращать оптику и электронику в расходник.

Питание 12–24 V DC — нормальный промышленный диапазон, удобно запитать от шкафа автоматики или распределённого блока питания на линии. По опыту, именно возможность работать от 24 В без дополнительных преобразователей снижает проблемы с наводками и падениями напряжения на длинных трассах.

Монтаж, габариты и сервисность

Корпус 46×57.6×25 мм при массе около 220 г — это когда устройство можно аккуратно посадить на кронштейн в ограниченном объёме, не перегружая тонкие стойки и не ловя вибрации от тяжёлых «кирпичей». В реальном цехе компактность часто решает: есть защитные ограждения, есть соседние датчики, есть требования по зоне обслуживания. Чем проще механика — тем стабильнее оптика относительно объекта.

Сертификация CE и KC — не «для галочки», а практическая вещь, когда оборудование идёт на экспорт или проходит внутренние проверки по электромагнитной совместимости и безопасности.

ПО и пусконаладка

Клиентское ПО SCMVS — полезный инструмент для первичной настройки: выставить экспозицию/усиление, проверить стабильность чтения, отладить обмен по сети и формат выдачи. Важно, что нормальная настройка — это не «подкрутить яркость», а добиться повторяемого чтения на худшем образце: затёртый код, бликующая плёнка, небольшой перекос. С таким подходом считыватель потом не требует ежедневного внимания оператора.

Если нужно быстро и предсказуемо закрыть задачу считывания 2D-кодов на линии с промышленной интеграцией — закладывайте MV-SC2016EC-12S-WBN в проект и согласуем схему подключения и протокол обмена под ваш ПЛК.
