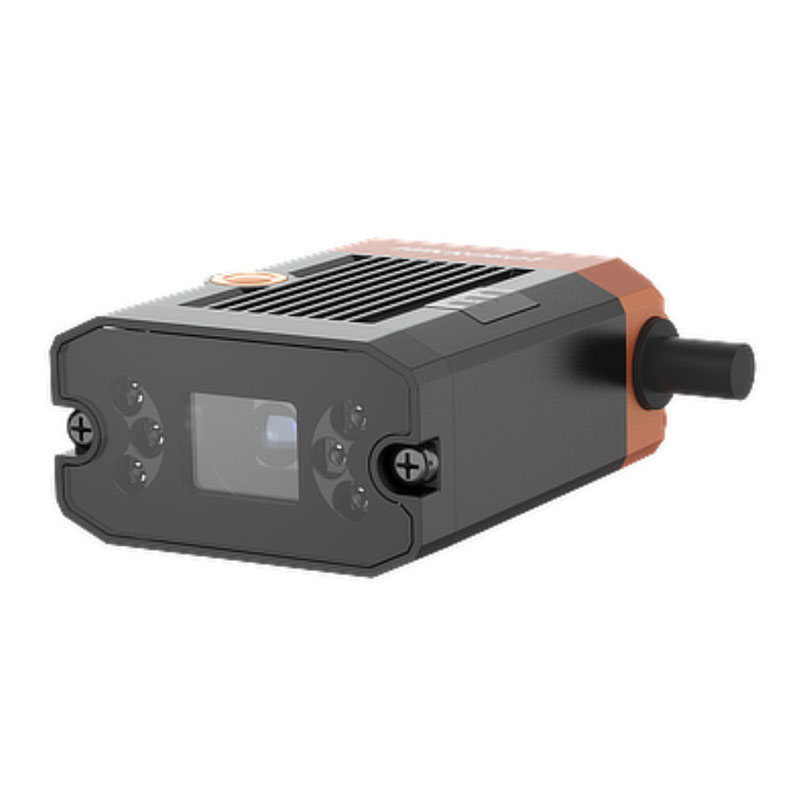

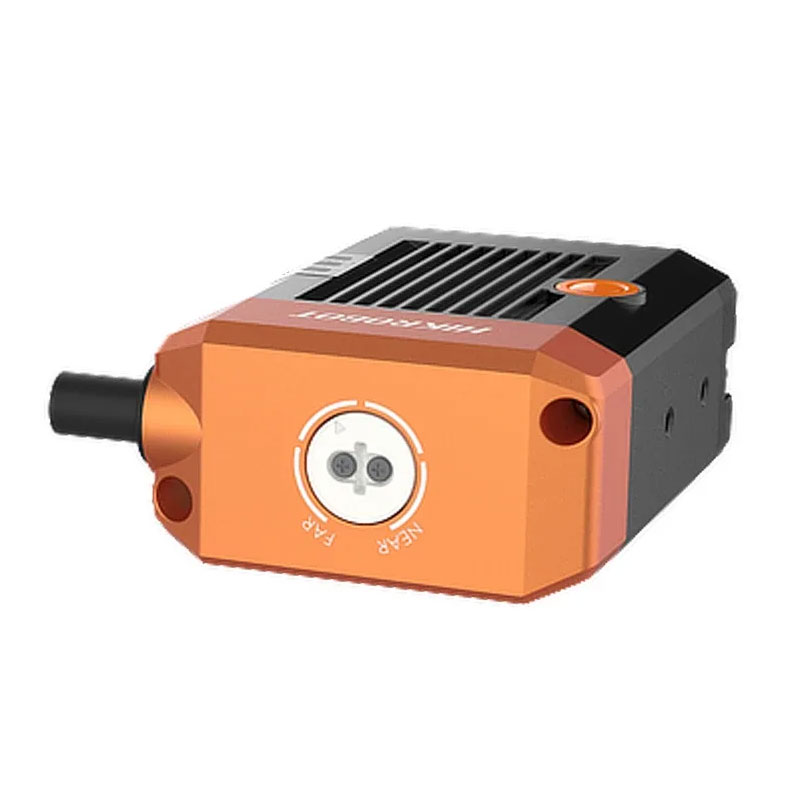

Смарт камера MV-SC2016EC-12S-WBN V3.0

На реальной линии считыватель «умирает» не от того, что «плохо читает коды», а от стыка механики, скорости и сетевой интеграции. Конвейер даёт разброс по высоте упаковки, этикетка блестит, PLC требует детерминированного обмена, а обслуживающий персонал не должен бегать с ноутбуком после каждого сбоя. MV-SC2016EC-12S-WBN V3.0 из серии HIKROBOT SC2000 рассчитан как раз на такие условия: компактный промышленный модуль 2D‑декодирования с нормальной коммуникацией и рабочей «живучестью».

Сценарий применения на производстве

Типовой кейс: контроль DataMatrix/QR на участке упаковки и агрегации. Считыватель ставится над лентой, выдаёт результат в PLC по Profinet или Ethernet/IP, параллельно может отправлять изображение/лог на сервер по FTP для разборов спорных ситуаций. В таких задачах важны не «красивые цифры», а стабильность: чтобы при смене партии и температурных качелях он продолжал читать одинаково, а интеграция не превращалась в зоопарк преобразователей протоколов.

Оптика и матрица: почему 12 мм и 60 fps имеют смысл

Встроенная оптика с фокусным расстоянием 12 мм — практичный выбор, когда нужно держать рабочую дистанцию без экстремально широкого угла и при этом не ловить сильные геометрические искажения по краям. На упаковочных линиях это уменьшает процент «пограничных» чтений, когда код попадает в край поля зрения.

CMOS‑сенсор 1/2.9" с разрешением 1408×1024 даёт нормальный баланс между детализацией и чувствительностью. Это важно, когда код печатается не идеально (термотрансфер, лазерная маркировка по неоднородной поверхности) и приходится вытягивать контраст не за счёт «магии», а за счёт адекватной дискретизации изображения.

Максимальная частота 60 кадров/с — это не про «видео», а про окно захвата. При движении объекта у вас больше попыток поймать код в оптимальном положении, особенно если метка проходит через зону обзора быстро или «гуляет» по траектории. На практике это снижает требования к идеально синхронизированному датчику/триггеру и упрощает настройку на пусконаладке.

Интеграция в АСУ ТП без костылей

Коммуникации у MV-SC2016EC-12S-WBN V3.0 закрывают большинство типовых архитектур: Serial Port для простых машин, TCP/UDP для MES/SCADA и сервисных утилит, FTP для выгрузки изображений и отчётов. Ключевое — наличие промышленных протоколов Profinet, Modbus и Ethernet/IP. Это позволяет напрямую «приземлить» результат чтения в контроллер без промежуточного ПК и без самописных шлюзов.

Мини‑пример: на линии маркировки вы отдаёте в PLC строку кода и флаг качества, а PLC уже решает — разрешать упаковку, отбраковывать или отправлять на ручную проверку. При необходимости по FTP складываете кадры нечитабельных экземпляров в отдельную папку для технолога. Такой подход обычно быстрее окупается, чем бесконечные попытки «подкрутить печать», не имея доказательной базы по проблемным чтениям.

Эксплуатация: температура, влага, защита корпуса

Рабочий диапазон -30…70 °C — полезная характеристика не только для улицы. Внутри цеха бывают холодные зоны у ворот, неотапливаемые склады, горячие участки рядом с термотоннелями. Когда устройство рассчитано на такие перепады, меньше сюрпризов в межсезонье и меньше деградации по стабильности автоэкспозиции.

Допустимая влажность 20–95% и исполнение IP65 закрывают стандартные риски: мокрая уборка, аэрозоль от смазок, мелкая пыль от картона и гранулята. IP65 в реальности означает, что корпус выдерживает «производственную жизнь», если вы не экономите на вводах кабеля и нормально делаете крепление без напряжений на разъёмах.

Питание и механика монтажа

Питание 12–24 В DC удобно для типовых шкафов автоматики: можно посадить на существующую шину 24 В, а при необходимости — запитать от 12 В в составе автономного узла. Это уменьшает количество нестандартных блоков питания и упрощает диагностику.

Габариты 46×57,6×25 мм — компактный формат, который реально помогает, когда место над конвейером ограничено защитными кожухами, датчиками или направляющими. Меньше «парусность» и легче держать жёсткость кронштейна, что напрямую влияет на стабильность фокуса и повторяемость чтений.

Настройка и сопровождение через SCMVS

Клиентское ПО SCMVS — это рабочий инструмент для наладки: выставить область интереса, подобрать параметры экспозиции/подсветки (если используется внешняя), проверить качество чтения на серии образцов, а затем зафиксировать конфигурацию. В эксплуатации ценится возможность быстро восстановить настройки после замены узла: инженер достаёт сохранённый профиль и возвращает систему в рабочее состояние без «подбора на глаз».

• Поддержка 2D‑кодов — базовая потребность для DataMatrix/QR в прослеживаемости и фарме.
• CE, KC — нормальный признак серийного промышленного изделия, которое без лишних вопросов проходит по требованиям безопасности и электромагнитной совместимости на объектах с аудитами.
• Серия SC2000 — ориентир на промышленное применение, где важнее стабильность обмена и устойчивость к среде, чем «лабораторные» рекорды.

Если нужен считыватель 2D‑кодов с промышленными протоколами и реальной защитой для цеха — закладывайте MV-SC2016EC-12S-WBN V3.0 в проект и согласуем схему подключения (Profinet/Modbus/Ethernet/IP) и условия установки под вашу скорость линии.
